รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: E-link
ได้รับการรับรอง: ROHS,FCC,CE
หมายเลขรุ่น: ซีรี่ย์ LNK-IRS
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 PCS
ราคา: negotiable
รายละเอียดการบรรจุ: แพ็คเกจส่งออกมาตรฐาน Fiber Media Converter
เวลาการส่งมอบ: 5-12 วันทำการ
เงื่อนไขการชำระเงิน: T / T, Western Union, MoneyGram, เพย์พาล
สามารถในการผลิต: 1,000 ชิ้น / เดือน
คําสําคัญ: |
ตัวแปลงอนุกรมเป็นไฟเบอร์ |
อินเตอร์เฟสไฟเบอร์: |
SFP, FC, SC หรือ ST |
กำลังไฟฟ้าเข้า: |
12~48VDC |
การบริโภคพลังงาน: |
<6ว |
น้ําหนัก: |
0.55กก |
ขนาด (กxยxส): |
119 x 114 x 50 มิลลิเมตร |
คําสําคัญ: |
ตัวแปลงอนุกรมเป็นไฟเบอร์ |
อินเตอร์เฟสไฟเบอร์: |
SFP, FC, SC หรือ ST |
กำลังไฟฟ้าเข้า: |
12~48VDC |
การบริโภคพลังงาน: |
<6ว |
น้ําหนัก: |
0.55กก |
ขนาด (กxยxส): |
119 x 114 x 50 มิลลิเมตร |
อุตสาหกรรมระบบลําดับ RS232/RS485/RS422สายไฟเบอร์ออปติกโมเดม
ข้อดีของโมเดมไฟเบอร์
✅ การออกแบบแบบไม่ใช้พัดลมและ Din-Rail สําหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง
✅ สร้างใน RS232/422/485 (เทอร์มินัลบล็อก)
รองรับพอร์ตข้อมูลลําดับหลายช่อง: 4~16Ch RS232, 4~16Ch RS485 หรือ 2~8Ch RS422
ข้อมูลลําดับเป็นโปร่งใสอย่างสมบูรณ์แบบ อัตรา baud เป็นการปรับตัวเอง ไม่จําเป็นต้องตั้งค่า
รองรับ SFP, FC, SC หรือ ST Multi-mode 2km, Single-mode 20km
ข้อมูลลําดับความเร็วสูงสามารถใช้ในการสื่อสาร DMX512 ในการควบคุมการส่องแสงเวที
รองรับความดันการเข้า 12 ~ 48VDC
รองรับการป้องกัน polarity กลับ
อัลลูมิเนียม IP40
อุณหภูมิการทํางาน -40 °C ถึง 80 °C
✅ การรับประกัน 5 ปี
รายการเทคนิคของเครื่องแปลงสื่อไฟเบอร์ออปติกอุตสาหกรรม
| อินเตอร์เฟซไฟเบอร์ออปติก | |
| อินเตอร์เฟซไฟเบอร์ | SFP, FC, SC หรือ ST |
| ความต้องการสายไฟฟ้า |
Multi-Mode: 50/125um, 62.5/125um ระบบเดียว: 9/125um |
| สายไฟเบอร์ | 1 Port ไฟเบอร์ |
| ระยะทางส่ง |
ระยะทางหลายแบบ: 2 กม. ระยะทางเดียว: 20 กิโลเมตร |
| ความยาวคลื่น | 1310nm/1490nm/1550nm |
| อินเตอร์เฟซลําดับ RS232 | |
| อินเตอร์เฟซทางกายภาพ | สายปลายสกรูสแตนดาร์ทอุตสาหกรรม |
| ประเภทข้อมูล | ถึง 16Ch RS232 สองทิศ |
| สัญญาณ RS-232 | TxD, RxD, GND |
| ระยะทางสายท่าเรือลําดับ (ทองแดง) | 15 เมตร |
| อัตรา Baud | 0 ~ 800kbps |
| อินเตอร์เฟซลําดับ RS422 | |
| อินเตอร์เฟซทางกายภาพ | สายปลายสกรูสแตนดาร์ทอุตสาหกรรม |
| ประเภทข้อมูล | ขนาดสูงสุด 8Ch RS422 สองทิศ |
| สัญญาณ RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| ระยะทางสายท่าเรือลําดับ (ทองแดง) | 1000 เมตร |
| อัตรา Baud | 0 ~ 800kbps |
| อินเตอร์เฟซลําดับ RS485 | |
| อินเตอร์เฟซทางกายภาพ | สายปลายสกรูสแตนดาร์ทอุตสาหกรรม |
| ประเภทข้อมูล | ขนาดสูงสุด 16Ch RS485 สองทิศ |
| สัญญาณ RS-485 | ข้อมูล+ ข้อมูล- GND |
| ระยะทางสายท่าเรือลําดับ (ทองแดง) | 1000 เมตร |
| อัตราการจ่าย | 0 ~ 800kbps |
| ความต้องการพลังงาน | |
| ความแรงเข้า | 12 ~ 48VDC |
| การบริโภคพลังงาน | < 6W |
| เครื่องเชื่อมพลังงาน | บล็อกปลายทาง |
| การป้องกันพลังงาน | การป้องกันขั้วขั้วกลับ |
| ตัวชี้วัด LED | |
| PWR | พลังงาน |
| FL | สถานะการเชื่อมต่อไฟเบอร์ |
| ข้อมูล 1 ~ 16 | สัญญาณข้อมูลลําดับ |
| เครื่องจักรกล | |
| ขนาด (LxWxH) | 119 x 114 x 50 มิลลิเมตร |
| น้ําหนัก | 0.55KG |
| กล่อง | กล่องอลูมิเนียม |
| ตัวเลือกการติดตั้ง | DIN-Rail Mount การติดตั้งรถไฟ |
| สังคม | |
| อุณหภูมิการทํางาน | -40°C ถึง 80°C (-40°F ถึง 176°F) |
| อุณหภูมิในการเก็บ | -40°C ถึง 85°C (-40°F ถึง 185°F) |
| ความชื้นในการทํางาน | 5%~95% (ไม่ประปา) |
| MTBF | 216388 ชั่วโมง |
| การอนุมัติตามกฎหมาย | |
| EMI | ขนาดความหนาของเครื่องจักร |
| EMS |
EN61000-4-2 (ESD) ระดับ 4 หลักเกณฑ์ B EN61000-4-3 (RS) ระดับ 3 หลักเกณฑ์ A EN61000-4-4 (EFT) ระดับ 3 หลักเกณฑ์ A EN61000-4-5 (การกระตุ้น) ระดับ 3 หลักเกณฑ์ B EN61000-4-6 (CS) ระดับ 3 หลักเกณฑ์ A |
| การกระแทก / การตกอิสระ / การสั่นสั่น |
โชค: MIL-STD-810F วิธี 516.5 การตกอิสระ: MIL-STD-810F วิธี 516.5 การสั่นสะเทือน: MIL-STD-810F วิธี 514.5 C-1 & C-2 |
| สีเขียว | สอดคล้องกับ RoHS |
| การรับรอง: | FCC, CE |
เครื่องแปลงสื่อ SFPภาพรวม

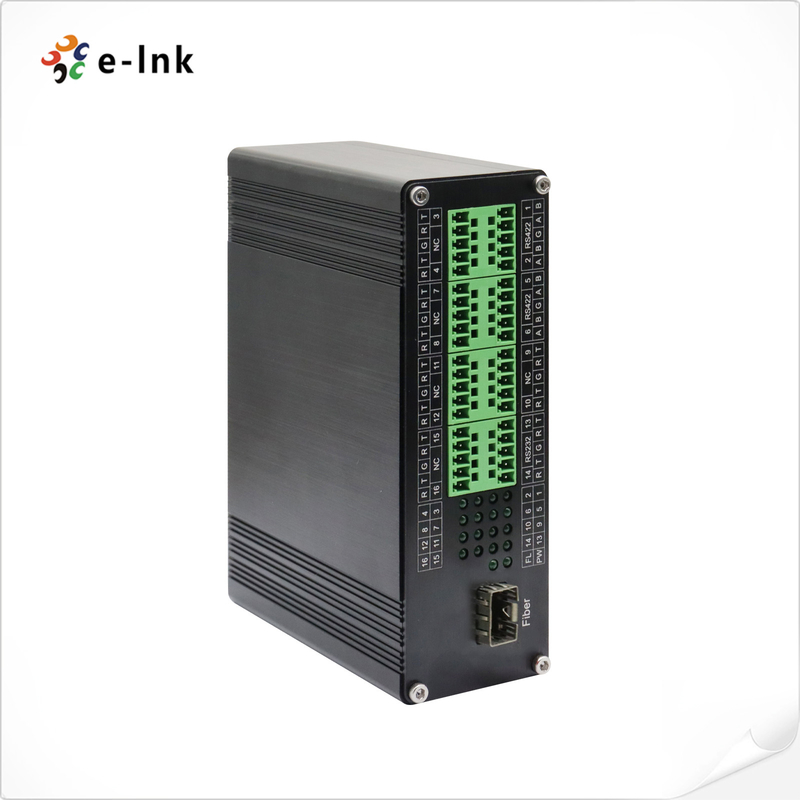

E-link LNK-IRS series is an industrial grade Multi-Channel RS232/RS485/RS422 to fiber optic converter which converts a standard RS232/RS485/RS422 signal to a fiber optic link as to extend the signal up to 2KM on multimode fiber and 20KM on single mode fiber. รองรับพอร์ตข้อมูลลําดับหลายช่อง: 4~16Ch RS232, 4~16Ch RS485 หรือ 2~8Ch RS422.ยังสามารถตั้งค่าสัญญาณผสม เช่น 8Ch RS232 + 8Ch RS485, 8Ch RS232 + 4Ch RS422,8Ch RS485 + 4Ch RS422, ฯลฯ มีการออกแบบแบบ Din-Rail เพื่อให้ผู้ใช้ใช้งานติดตั้งและบํารุงรักษาง่ายในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง
การใช้สื่อสารไฟเบอร์ออปติก แก้ปัญหาของการขัดขวางทางแม่เหล็กไฟฟ้า, การขัดขวางแหวนพื้นดิน และความเสียหายจากฟ้าคะนองและความลับของการสื่อสารข้อมูล, และสามารถใช้ได้อย่างแพร่หลายในการควบคุมอุตสาหกรรม, การควบคุมกระบวนการ, การควบคุมแสงเวที, และโอกาสการควบคุมการจราจร
.
| ช่องข้อมูล | อัตรา baud ที่วัดได้ โดยไม่มีความผิดพลาด (bps) |
อัตรา baud ที่สนับสนุนสูงสุด (Kbps) |
การใช้งานทั่วไป |
| 1 | 460800 | 800 | ระบบควบคุมแสงเวที DMX512-500Kbps, การติดตามความปลอดภัย, ระเบิดไฟ, การควบคุมอุตสาหกรรม, เป็นต้น |
| 2 | 460800 | 800 | ระบบควบคุมแสงเวที DMX512-500Kbps, การติดตามความปลอดภัย, ระเบิดไฟ, การควบคุมอุตสาหกรรม, เป็นต้น |
| 3 | 230400 | 250 | การติดตามความปลอดภัย ระเบิดไฟ การควบคุมอุตสาหกรรม เป็นต้น |
| 4 | 230400 | 250 | การติดตามความปลอดภัย ระเบิดไฟ การควบคุมอุตสาหกรรม เป็นต้น |
| 5 | 460800 | 800 | ระบบควบคุมแสงเวที DMX512-500Kbps, การติดตามความปลอดภัย, ระเบิดไฟ, การควบคุมอุตสาหกรรม, เป็นต้น |
| 6 | 460800 | 800 | ระบบควบคุมแสงเวที DMX512-500Kbps, การติดตามความปลอดภัย, ระเบิดไฟ, การควบคุมอุตสาหกรรม, เป็นต้น |
| 7 | 230400 | 250 | การติดตามความปลอดภัย ระเบิดไฟ การควบคุมอุตสาหกรรม เป็นต้น |
| 8 | 230400 | 250 | การติดตามความปลอดภัย ระเบิดไฟ การควบคุมอุตสาหกรรม เป็นต้น |
| 9 | 460800 | 500 | ระบบควบคุมแสงเวที DMX512-500Kbps, การติดตามความปลอดภัย, ระเบิดไฟ, การควบคุมอุตสาหกรรม, เป็นต้น |
| 10 | 460800 | 500 | ระบบควบคุมแสงเวที DMX512-500Kbps, การติดตามความปลอดภัย, ระเบิดไฟ, การควบคุมอุตสาหกรรม, เป็นต้น |
| 11 | 230400 | 250 | การติดตามความปลอดภัย ระเบิดไฟ การควบคุมอุตสาหกรรม เป็นต้น |
| 12 | 230400 | 250 | การติดตามความปลอดภัย ระเบิดไฟ การควบคุมอุตสาหกรรม เป็นต้น |
| 13 | 230400 | 250 | การติดตามความปลอดภัย ระเบิดไฟ การควบคุมอุตสาหกรรม เป็นต้น |
| 14 | 230400 | 250 | การติดตามความปลอดภัย ระเบิดไฟ การควบคุมอุตสาหกรรม เป็นต้น |
| 15 | 230400 | 250 | การติดตามความปลอดภัย ระเบิดไฟ การควบคุมอุตสาหกรรม เป็นต้น |
| 16 | 230400 | 250 | การติดตามความปลอดภัย ระเบิดไฟ การควบคุมอุตสาหกรรม เป็นต้น |
