รายละเอียดสินค้า
Place of Origin: China
ชื่อแบรนด์: E-link
ได้รับการรับรอง: ISO9001, CE, FCC, RoHS
Model Number: LNK-IMCRS1100-SFP
เงื่อนไขการชําระเงินและการจัดส่ง
Minimum Order Quantity: 1pcs
ราคา: negotiate
Packaging Details: Industrial Ethernet Converter standard export package
Delivery Time: 5-8 working days
Payment Terms: T/T,Western Union,MoneyGram,PayPal
Supply Ability: 1000pcs/month
Max Packet Length:: |
9K Bytes |
Ethernet Port:: |
1 x RJ45 |
Optical Port:: |
1 x SFP 100Base-FX |
Serial Port: |
1 x RS232/RS485/RS422 Industrial Terminal |
Input Power:: |
12~48VDC, 4-pin terminal block |
Dimensions (WxDxH):: |
95 x 70 x 30 mm |
Casing:: |
Aluminum Case |
Max Packet Length:: |
9K Bytes |
Ethernet Port:: |
1 x RJ45 |
Optical Port:: |
1 x SFP 100Base-FX |
Serial Port: |
1 x RS232/RS485/RS422 Industrial Terminal |
Input Power:: |
12~48VDC, 4-pin terminal block |
Dimensions (WxDxH):: |
95 x 70 x 30 mm |
Casing:: |
Aluminum Case |

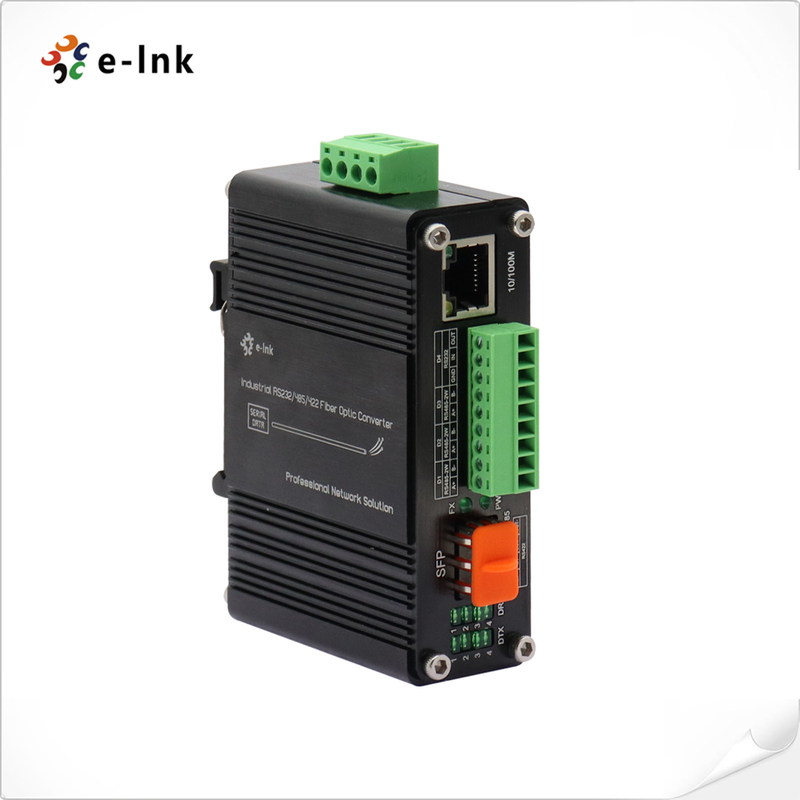

มินิ อินดัสเทรียล 10/100Base-T ถึง 100Base-X SFP Fiber Ethernet Media Converter
เครื่องแปลงสื่อ Ethernetลักษณะ
1 x 10/100BASE-T RJ45 port พร้อมฟังก์ชัน MDI / MDI-X ออโต้
1 x SFP port 100Base-FX
1 x RS232/RS485/RS422 สายพานลําดับ
รองรับ Full/Half-duplex การเจรจาแบบอัตโนมัติ
✅ สอดคล้องกับ IEEE 802.3az Ethernet ประหยัดพลังงาน (EEE)
✓ ตัวชี้วัด LED ที่กว้างขวางสําหรับการวินิจฉัยเครือข่าย
ป้องกันแรงกระแทกและสแตติก
✅ 12~48VDC การเข้าพลังงานของตัวกลุ่มปลาย
รองรับการติดตั้ง DIN-Rail & Wall-mount
✅แข็งแรงต่อสิ่งแวดล้อม -40 °C ถึง 75 °C
(-40 °F ถึง 167 °F) อุณหภูมิการทํางาน
ภาพรวม
LNK-IMCRS1100-SFP เป็นเครื่องแปลงสื่อชนิด DIN rail ที่รองรับโมดูล SFP ภายนอกและ
ตอบสนองมาตรฐาน EN55022 เป็นผลิตภัณฑ์ที่มีคุณภาพแข็งแรง
-40°C ถึง +75°C. LNK-IMCRS1100-SFP รองรับ 10/100Base-T และ 100Base-X SFP และ RS232/RS485/RS422
ข้อมูลลําดับ. ท่าอีเทอร์เน็ตสนับสนุนทั้งโหมดครึ่ง-ดับเพล็กซ์และเต็ม-ดับเพล็กซ์. ผู้ใช้สามารถใช้ชนิดที่แตกต่างกัน
โมดูล SFP (เส้นใยแบบเดียว / หลายแบบ, 1/2 หลัก) ตามความต้องการ
สัญญาณ / ข้อมูล RJ45 ไปยังเชื่อมต่อไฟเบอร์ออปติก เพื่อขยายสัญญาณสูงสุด 2 กิโลเมตรบนไฟเบอร์มัลติโมดและ 80 กิโลเมตรบน
สายไฟเบอร์แบบเดียว
อัตราการแสดงผลทางเทคนิค
| อีเทอร์เน็ต | |
| มาตรฐาน | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX | |
| IEEE 802.3az Ethernet ประหยัดพลังงาน (EEE) | |
| ประเภทการประมวลผล | การจัดเก็บและส่ง |
| อัตราการกรองหน้า | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| พลังความจําพัคเก็ต | 1 Mbit |
| ความยาวของแพ็คเก็ตสูงสุด | 9K ไบท์ |
| ขนาดตารางที่อยู่ | 2K แมคที่อยู่ |
| อินเตอร์เฟซ | |
| Port Ethernet: | 1 x RJ45 |
| Port optical: สายไฟฟ้า | 1 x SFP 100Base-FX |
| Port ซีเรียล | 1 x RS232/RS485/RS422 โทรศัพท์อุตสาหกรรม |
| สาย RS232/RS485/RS422 | |
| อินเตอร์เฟซลําดับ | สถานีอุตสาหกรรม |
| ท่าเรือสัญญาณ | 1Ch RS232 - 1Mbps 1Ch R485 - 1Mbps 2Ch RS485H- 2Mbps 2Ch RS485H สามารถแบ่งเป็น 1Ch ความเร็วสูง RS422 |
| อัตรา Baud | RS485/RS422/RS232:4800-460800 |
| มาตรฐาน | EIA /TIA RS232/485/422 |
| ระยะทางเรียงลําดับ | RS232: 15 เมตร, RS485/422: 1000 เมตร |
| อัตรา | สูงสุด 2Mbps |
| RS-232 | TXD, RXD, GND - สองทิศทาง |
| RS-485 | D+, D-, GND - สองทิศทาง |
| การป้องกันสแตติก | การป้องกันการสั่นสะเทือนไฟฟ้า 15KV (ESD) |
| การป้องกันการกระตุ้น | การป้องกันแรงกระตุ้น 1500W/วินาที |
| เครื่องไฟฟ้าและเครื่องกล | |
| พลังการเข้า | 12 ~ 48VDC, 4 ปิน โทรศัพท์ปลาย |
| การบริโภคพลังงาน | 3W แม็กซ์ |
| ขนาด (WxDxH) | 95 x 70 x 30 มิลลิเมตร |
| น้ําหนัก | 0.25 กิโลกรัม |
| กล่อง | กล่องอลูมิเนียม |
| ตัวเลือกการติดตั้ง | DIN-Rail / ติดผนัง |
| ตัวชี้วัด LED | |
| PWR | สถานะพลังงาน |
| FX | สถานะ Data LINK |
| 10/100M | สถานะ Ethernet |
| DTX 1 2 3 4 | สถานะของข้อมูลลําดับ |
| DRX 1 2 3 4 | สถานะของข้อมูลลําดับ |
| สังคม | |
| อุณหภูมิการทํางาน | -40°C ถึง 75°C (-40°F ถึง 167°F) |
| อุณหภูมิการเก็บรักษา: | -40°C ถึง 85°C (-40°F ถึง 185°F) |
| ความชื้นสัมพัทธ์: | 5% ถึง 95% ไม่หมัก |
| MTBF | > 200,000 ชั่วโมง |
| การอนุมัติตามกฎหมาย | |
| ISO9001, CE, FCC, RoHS | |
EMI: EN55022:2010+AC: 2011 ประเภท A EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 | |
EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (กระจาย) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) | |
การใช้งาน
ข้อมูลการสั่งซื้อ
| รุ่น | คําอธิบาย |
| LNK-IMCRS1100-SFP | มินิ อินดัสเตรียล 10/100Base-T ถึง 100Base-X SFP ไฟเบอร์เอเธิร์นท์มีเดียคอนเวอร์เตอร์ 1Ch RS232/RS485/RS422 |
| ตัวเลือก SFP | SFP ทางเลือก กรุณาเลือก SFP ของคุณในหน้า SFP ทางเลือกของเรา (SFP อินดัสเตรียล) |
| โมดูล SFP ต้องซื้อแยกกัน | |
| ตัวเลือกการติดตั้ง | ✅ ติดตั้ง DIN-Rail Bracket ตามปกติ; ติดตั้ง Wall Mount Bracket ได้ |
| ตัวเลือกพลังงาน | 24W / 1A 24VDC การจําหน่ายพลังงาน |
| จําหน่ายพลังงานต้องซื้อแยก |
