รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: E-link
ได้รับการรับรอง: ROHS,FCC,CE
หมายเลขรุ่น: LNK-IRS93-SC20
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: สามารถต่อรองได้
รายละเอียดการบรรจุ: แพ็คเกจส่งออกมาตรฐาน Fiber Media Converter
เวลาการส่งมอบ: 5-12 วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, Paypal
สามารถในการผลิต: 1,000 ชิ้น / เดือน
คำสำคัญ: |
ตัวแปลงไฟเบอร์อนุกรมอุตสาหกรรม |
พอร์ตไฟเบอร์: |
ตัวเชื่อมต่อ SC |
ระยะการส่ง: |
20KM |
ป้องกันไฟกระชาก: |
1500W/วินาที |
อุณหภูมิในการทำงาน: |
-25°C ถึง +75°C |
ปลอก: |
เคสอะลูมิเนียม IP40 |
คำสำคัญ: |
ตัวแปลงไฟเบอร์อนุกรมอุตสาหกรรม |
พอร์ตไฟเบอร์: |
ตัวเชื่อมต่อ SC |
ระยะการส่ง: |
20KM |
ป้องกันไฟกระชาก: |
1500W/วินาที |
อุณหภูมิในการทำงาน: |
-25°C ถึง +75°C |
ปลอก: |
เคสอะลูมิเนียม IP40 |

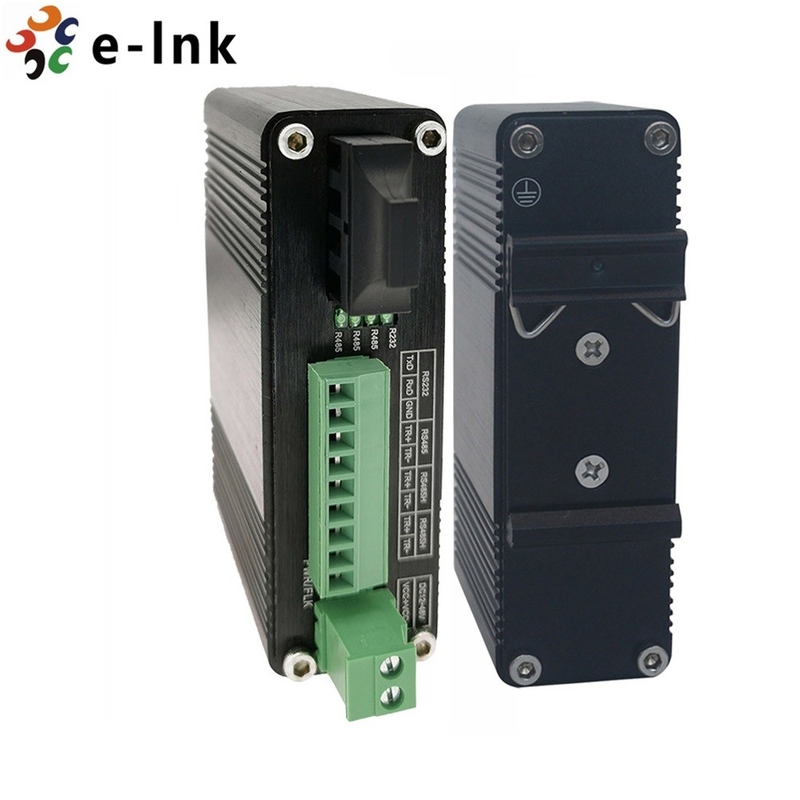

Industrial Serial RS232 RS485 RS422 Fiber SC Media Converter โมเด็ม Single Mode 20KM
โมเด็มใยแก้วนำแสงเนื้อหาแพคเกจ
► โมเด็มไฟเบอร์ออปติกซีรีส์ LNK-IRS93 x 1
► คู่มือการเริ่มต้นฉบับย่อ x 1
► ตัวยึดติดผนังรูปตัว L x 1
ตัวแปลงสื่ออุตสาหกรรมการติดตั้ง
การเชื่อมต่อพอร์ตไฟเบอร์ออปติก SC/ST (ค่าเริ่มต้นของ SC, ตัวเลือก ST)
แนวคิดเบื้องหลังพอร์ต SC/ST และสายเคเบิลนั้นตรงไปตรงมาสมมติว่าคุณกำลังเชื่อมต่ออุปกรณ์ I และ IIตรงกันข้ามกับสัญญาณไฟฟ้า สัญญาณแสงไม่จำเป็นต้องมีวงจรเพื่อส่งข้อมูลดังนั้น เส้นออปติกเส้นหนึ่งจึงถูกใช้เพื่อส่งข้อมูลจากอุปกรณ์ I ไปยังอุปกรณ์ II และอีกเส้นหนึ่งถูกใช้เพื่อส่งข้อมูลจากอุปกรณ์ II ไปยังอุปกรณ์ I สำหรับการส่งข้อมูลแบบฟูลดูเพล็กซ์
สิ่งที่คุณต้องจำไว้คือเชื่อมต่อพอร์ต Tx (ส่ง) ของอุปกรณ์ I เข้ากับพอร์ต Rx (รับ) ของอุปกรณ์ II และพอร์ต Rx (รับ) ของอุปกรณ์ I เข้ากับพอร์ต Tx (ส่ง) ของอุปกรณ์ IIหากคุณสร้างสายเคเบิลของคุณเอง เราขอแนะนำให้ติดฉลากทั้งสองด้านของเส้นเดียวกันด้วยตัวอักษรเดียวกัน (A-to-A และ B-to-B ดังที่แสดงด้านล่าง หรือ A1-to-A2 และ B1-to-B2 ).
ความสนใจ:
1.นี่คือผลิตภัณฑ์เลเซอร์/LED คลาส 1เพื่อหลีกเลี่ยงไม่ให้เกิดความเสียหายร้ายแรงต่อดวงตาของคุณ อย่าจ้องไปที่ลำแสงเลเซอร์โดยตรง
2. ข้อความด้านบนใช้สำหรับการเชื่อมต่อพอร์ตไฟเบอร์คู่เท่านั้นถ้าต่อพอร์ตไฟเบอร์เดียว ใช้สายไฟเบอร์ 1 เส้นในการเชื่อมต่อ ไม่ต้องบอกฝั่ง Tx หรือ Rx
RS232 RS422 RS485 ตัวแปลงสื่อแบบอนุกรมติดตั้ง
a) เชื่อมต่อพอร์ต RS232/422/485 ของตัวแปลงสื่อเข้ากับอุปกรณ์อนุกรมด้วยสายเคเบิลอนุกรม
b) ต่อสายไฟเบอร์จากอุปกรณ์ (ตัวแปลงสื่อ) ที่ปลายอีกด้านเข้ากับขั้วต่อ SC/ST
c) หลังจากเปิดอุปกรณ์แล้ว ไฟแสดง PWR ทั้งหมดจะติดสว่างหากไฟแสดงสถานะไม่ติด ให้ตรวจสอบการเชื่อมต่อแหล่งจ่ายไฟ
d) หลังจากเชื่อมต่อสายเคเบิลทั้งหมดอย่างถูกต้องแล้ว ไฟแสดงสถานะจะติดสว่างตาม LED แสดงสถานะพอร์ต
ข้อมูลการสั่งซื้อ RS485 Data to Fiber Optic Converter
|
แบบอย่าง |
คำอธิบาย |
|
LNK-IRS93-SC20 |
อนุกรมอุตสาหกรรม RS232/RS485/RS422 , SC SM 1310nm, 20m |
|
ตัวเลือกการติดตั้ง |
► ติดตั้งตัวยึดราง DIN เริ่มต้น มีตัวยึดติดผนังให้มาด้วย |
|
ตัวเลือกด้านพลังงาน |
► พาวเวอร์ซัพพลายต้องซื้อแยกต่างหาก |
วิดีโอ
