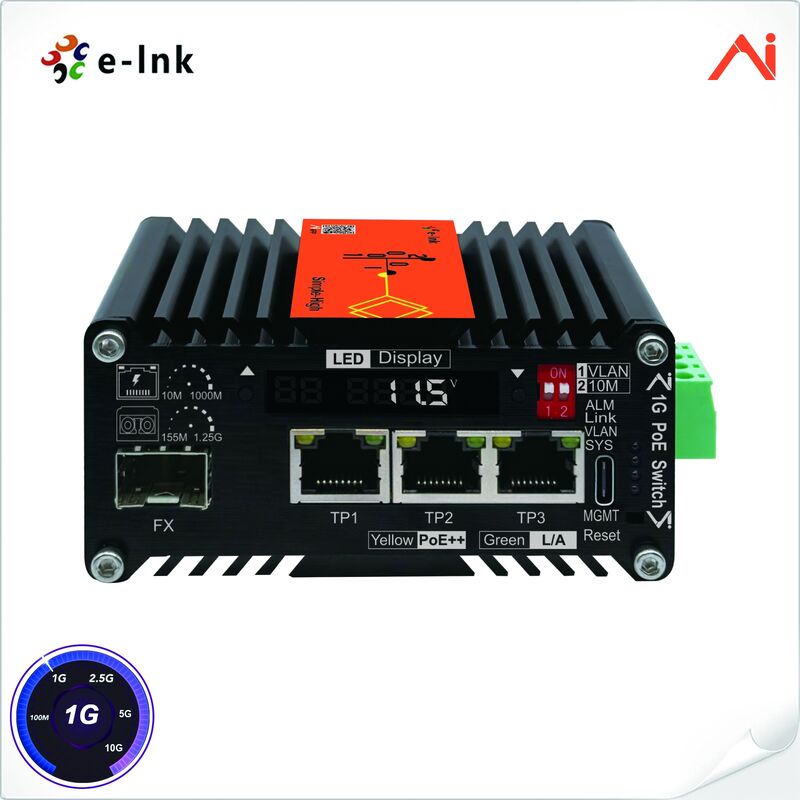

สวิตช์ PoE++ อุตสาหกรรมขนาดเล็กแบบจัดการอัจฉริยะ 3 พอร์ต 10/100/1000Base-T IEEE802.3bt PoE++ 60W ไปยัง 1 พอร์ต 100/1000BASE-X พร้อมตัวเพิ่มแรงดันไฟฟ้า

อุตสาหกรรม AI Smart Managed PoE++ ติดต่อกับเครื่องปรับระดับความดันสําหรับระบบแสงอาทิตย์

โหมดการเข้า

1x100/1000BASE-X SFP ถึง3x10/100/1000BASE-T RJ45 PSEIEEE802.3af/at/bt

อีเทอร์เน็ต

มาตรฐาน

ความสอดคล้องกับมาตรฐาน IEEE 802.3 Ethernet

IEEE 802.3u Fast Ethernet

IEEE 802.3ab Gigabit Ethernet

IEEE 802.3x การควบคุมกระแสแบบ Full-Duplex

IEEE 802.3az Ethernet ประหยัดพลังงาน (EEE)

ประเภทการประมวลผล

การจัดเก็บและส่ง

อัตราการกรองหน้า

14,880pps (10Mbps)

148,800pps (100Mbps)

1,488,000pps (1000Mbps)

พลังความจําพัคเก็ต

1 Mbit

ความยาวของแพ็คเก็ตสูงสุด

9K ไบท์

ความสามารถในการเปลี่ยน

10Gbps/ไม่ปิด

PC (สนับสนุน MacOS, Windows)

แมคออส แบรว์เซอร์:

Microsoft Edge 89+ (วันออก: 2021-03-04 หรือรุ่นหลัง)

Google Chrome 89+ (วันออก: 2021-03-02 หรือรุ่นหลัง)

Opera 75+ (วันออก: 2021-03-24 หรือรุ่นหลัง)

โปรแกรม Windows:

Microsoft Edge 89+ (วันออก: 2021-03-04 หรือรุ่นหลัง)

Google Chrome 89+ (วันออก: 2021-03-02 หรือรุ่นหลัง)

Opera 75+ (วันออก: 2021-03-24 หรือรุ่นหลัง)

แอพมือถือ (สนับสนุน Android,ไม่สนับสนุน iOS)

โทรศัพท์มือถือ APP ((Android)

รองรับ Android Mobile Phone และ Android Tablet ทั้งหมด

โทรศัพท์มือถือ iPhone APP ((iOS)

ไม่รองรับ iPhone หรือ iPad

หน้าที่ที่บริหารโดย AI อย่างฉลาด

สถานะของคณะกรรมการบริการ

อุณหภูมิ

โวลเตชั่น

ปัจจุบัน

สถานะของท่าเรือ RJ45

สถานะของลิงค์

อัตรา

VLAN

ความดันไฟฟ้า PSE

การบริโภคพลังงาน PSE

การมอบปินพลังงาน

สถานะท่าเรือ SFP

สถานะของลิงค์

PN/SN

TX พลังงาน

RX พลังงาน

ข้อมูล DDM ทั้งหมด

สวิตช์ DIP

DIP1

VLAN

DIP2

10M

เครื่องเตือน Port ไฟเบอร์

หนุน

กําหนดการรีเซ็ต

หนุน

โปรแกรมพลังงาน PoE

หนุน

อินเตอร์เฟซPออท

Port Ethernet

3-พอร์ต 10/100/1000BASE-T Ethernet อินเตอร์เฟซ RJ45 การต่อรองอัตโนมัติ, MDI / MDI-X อัตโนมัติ

3-Port 10/100/1000BASE-T รองรับ IEEE802.3af/at/bt

สายเคเบิล: ประเภท 5e ขึ้นไป

ระยะทาง: ≤ 100 เมตร ในอัตราการส่งข้อมูล 1000M≤ 250 เมตร ในอัตราการส่งข้อมูล 10M

Port SFP

1-ท่าเรือ100/1000BASE-X SFP (เข้ากับ 100BASE-X และ 1000BASE-X และเครื่องรับ) (การตรวจจับอัตโนมัติ)

สายเคเบิล:

Multi-Mode: 50/125um หรือ 62.5/125um สายไฟเบอร์ออปติก ระยะทาง 550m/2km

โหมดเดียว: สายไฟเบอร์ออปติก 9/125um ระยะทาง: 20/40/80/100/120/160/200km

PoE (Power over Ethernet)

มาตรฐาน

IEEE 802.3af/at/bt PoE++ PSE (af: 15.4W, at: 30W, bt type3: 60W, bt type4: 95W)

การออกพลังงาน PoE

90 แวทแม็กซ์

การมอบปินพลังงาน

ระยะปลาย + ระยะกลาง: 1/2 ((+), 3/6 ((-);4/5 ((+), 7/8 ((-)

งบประมาณ PoE

สูงสุด 60-Watt PoE งบ (9-54VDC)

ประเภทของปัสดุพลังงาน PoE

IEEE 802.3af/at/bt (ถ้าต้องการ PoE ที่ไม่ใช้งาน กรุณาติดต่อบริการลูกค้า)

โหมด PoE

รองรับกับโหมด A และโหมด B

เครื่องปรับระดับความดัน

DC 9-12V ทางเข้า

การออก PoE 48V      สูงสุด 60W

DC 19-24V ทางเข้า

การออก PoE 48V      สูงสุด 120W

DC 24-36V เข้า

การออก PoE 48V      สูงสุด 120W

DC 48-54V ทางเข้า

การออก PoE 48V      สูงสุด 180W

เครื่องไฟฟ้าและเครื่องกล

พลังการเข้า

9~54V DC, บล็อกปลาย 4 ปิน

การบริโภคพลังงาน

5W แม็กซ์ (เมื่อ PoE ไม่ใช้)

ขนาด (W x D x H)

ขนาด 98 x 67 x 46 มม.

น้ําหนัก

300 กรัม

กล่อง

กล่องอลูมิเนียม

ตัวเลือกการติดตั้ง

DIN-Rail

ตัวชี้วัด LED

SYS

สีเขียว LED ส่องส่อง: การทํางานปกติ

VLAN

สีเขียวแข็ง:VLAN ต่อไป

สีเขียวปิด:VLAN ติด

ลิงค์

สีเขียว LED Solid On: การเชื่อมต่อพอร์ต SFP

สีเขียว LED ส่องส่อง: การส่งข้อมูล

LED สีเขียวปิด: สายพาน SFP ไม่มีการเชื่อมต่อ

ALM

สีแดง LED Solid On: การรับพลังงานแสงต่ํากว่าขั้นต่ํา

LED สีแดงปิด: การรับพลังงานทางออนไลน์ปกติ

TP1-3 L/A

Green LED Solid On: การเชื่อมต่อพอร์ตอีเทอร์เน็ต

สีเขียว LED คลิกช้า: อัตราการเชื่อมต่อพอร์ต Ethernet คือ 10M/100M/1000M

LED สีเขียวปิด: พอร์ต Ethernet ไม่มีการเชื่อมต่อ

TP1-3 PoE

LED สีเหลือง Solid On: PD เชื่อมต่อ

LED สีเหลืองปิด: PD ไม่เชื่อมต่อ

สังคม

อุณหภูมิการทํางาน

-40°C ถึง 75°C (-40°F ถึง 167°F)

อุณหภูมิในการเก็บ

-40°C ถึง 85°C (-40°F ถึง 185°F)

ความชุ่มชื้น

5% ถึง 95% ไม่หมัก

MTBF

> 200,000 ชั่วโมง

การอนุมัติตามกฎหมาย

ISO9001, CE, FCC ส่วน 15 ชั้น A, RoHS

EMI:

EN55022:2010+AC: 2011 ประเภท A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024: 2010

EMS:

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (กระจาย)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)

ปริมาตรมาตรฐาน PoE

มาตรฐาน PoE

การเข้า ((V)

ปัจจุบัน ((A)

ผลิต ((V)

พลังงาน ((W)

PoE Pin

รูปแบบ

IEEE802.3af/at/bt

af/at/bt

9-12

5

48V

60

1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)

รูปแบบA&B

af/at/bt

19-24

5

48V

120

1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)

รูปแบบA&B

af/at/bt

48-54

5

48V

180

1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)

รูปแบบA&B

สตาร์ลิงค์ PoE

Gen2

48-56

2.67

56

150

1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)

Gen3

48-56

3.57

56

200

1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
