รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: E-link
ได้รับการรับรอง: ISO9001
หมายเลขรุ่น: LNK-HD-110 & LNK-3G-110 ซีรี่ส์
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: US$75-US$119
รายละเอียดการบรรจุ: บรรจุภัณฑ์กล่องมาตรฐานตัวแปลงสื่อไฟเบอร์อุตสาหกรรม
เวลาการส่งมอบ: 3-5 วันทำการ
เงื่อนไขการชำระเงิน: L/C, T/T, Western Union, MoneyGram, เพย์พาล
สามารถในการผลิต: 100 ชิ้น/เดือน
อินเทอร์เฟซไฟเบอร์: |
ซิมเพล็กซ์ เอฟซี |
ความต้านทานอินพุต/เอาท์พุตวิดีโอ: |
75โอห์ม |
อัตราบิตของวิดีโอ: |
สูงสุด 3.2Gb/s |
อะแดปเตอร์ไฟฟ้า: |
กระแสตรง 5~25V |
การใช้พลังงาน: |
<5W |
เอ็มทีบีเอฟ: |
≥100000ชั่วโมง |
อินเทอร์เฟซไฟเบอร์: |
ซิมเพล็กซ์ เอฟซี |
ความต้านทานอินพุต/เอาท์พุตวิดีโอ: |
75โอห์ม |
อัตราบิตของวิดีโอ: |
สูงสุด 3.2Gb/s |
อะแดปเตอร์ไฟฟ้า: |
กระแสตรง 5~25V |
การใช้พลังงาน: |
<5W |
เอ็มทีบีเอฟ: |
≥100000ชั่วโมง |

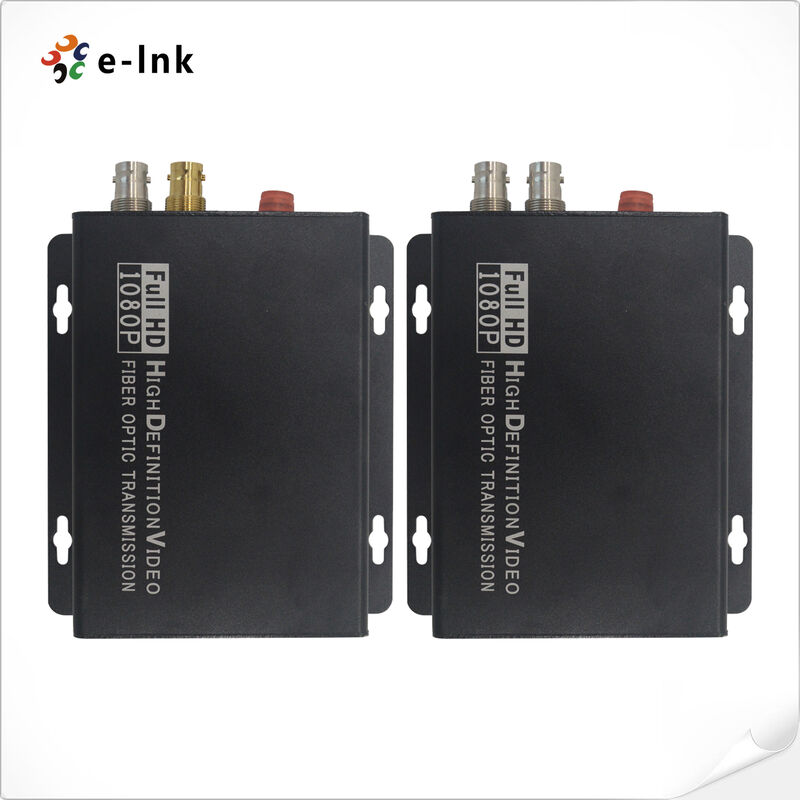

3G-SDI ไฟเบอร์แปลง HD-SDI 80km 1000M การส่งออปติก
รุ่น: LNK-HD-110 & LNK-3G-110 ซีรีส์
คําอธิบายสินค้าและภาพรวม
เครื่องแปลง 3G / HD-SDI ให้กับไฟเบอร์ไฟเบอร์ ให้คําตอบที่น่าเชื่อถือและมีความสามารถสูงในการส่ง
ระบบนี้ถูกออกแบบมาเพื่อรองรับช่องเดียว
ของวิดีโอ 3G-SDI หรือ HD-SDI พร้อมเสียงที่ฝังไว้ พร้อมกับช่องข้อมูล RS422/485 ที่กลับ
สัญญาณการควบคุมทั้งหมดผ่านไฟเบอร์ออปติกเดียว
คู่รับที่ออกแบบมาเพื่อให้มีคุณภาพวิดีโอ 1080P ที่แท้ๆ และให้ความสอดคล้องกับ
มาตรฐาน SMPTE สําหรับการขนส่งวิดีโอดิจิตอลที่ไม่กด
ด้วยเทคโนโลยีการส่งสัญญาณไฟเบอร์ออปติกดิจิตัลที่ทันสมัย
ความสมบูรณ์แบบโดยการกําจัดการแทรกแซงทางแม่เหล็กไฟฟ้า สายลุปพื้นดิน และปัญหาทั่วไปที่เกี่ยวข้อง
ด้วยสายไฟทองแดงแบบดั้งเดิม
การติดตามสัญญาณ ทําให้ช่างสามารถตรวจสอบคุณภาพวิดีโอและสถานะของระบบโดยไม่รบกวน
เส้นทางการถ่ายทอดหลัก คุณสมบัตินี้มีคุณค่าโดยเฉพาะอย่างยิ่งในสภาพแวดล้อมการผลิตสด
เมื่อการตรวจสอบในเวลาจริงมีความสําคัญในการรักษาความน่าเชื่อถือของการออกอากาศ
เครื่องแปลงที่หลากหลายนี้ เหมาะสําหรับการใช้งานอาชีพที่หลากหลาย รวมถึงการถ่ายทอด
การเชื่อมโยงสตูดิโอ รถถ่ายทอดนอก (OB) การผลิตสถานที่กีฬา และการเฝ้าระวังความปลอดภัยสูง
การออกแบบที่แข็งแกร่งและการทํางาน plug-and-play ทําให้มันเหมาะสมเท่ากันสําหรับ
โดยการแปลงสัญญาณไฟฟ้า SDI เป็นรูปแบบออปติกที่แข็งแรง
ระบบนี้เป็นพื้นฐานที่มั่นคงในอนาคต สําหรับการขยายเครือข่ายวีดีโอ
ผู้บูรณาการและทีมงานผลิต วิธีที่น่าเชื่อถือในการขยายความกว้างของสัญญาณโดยไม่เสี่ยง
ในผลงานคุณภาพการออกอากาศที่ต้องการในวิถีวิววีดีโอที่ต้องการในวันนี้
ลักษณะสําคัญ
ออดิโอที่ฝังไว้ในเครื่องที่มีความจุสูง
รองรับเสียงที่ติดตั้ง 8 ช่องต่อช่อง SDI สําหรับการถ่ายทอดเสียง-วีดีโอแบบบูรณาการ
การจัดการความสมบูรณ์แบบของสัญญาณที่ฉลาด
การปรับเทียบเคเบิลอัตโนมัติ ให้ความสามารถในการทํางานที่ดีที่สุด และรักษาความสมบูรณ์แบบของสัญญาณในระยะไกล
การฟื้นฟูนาฬิกาแม่นยําหลายระยะ
อัตโนมัติรีคล็อคผ่านอัตราการส่งข้อมูล 270 Mbps, 1.48 Gbps และ 3 Gbps เพื่อการฟื้นฟูสัญญาณที่มั่นคง
ความเหมาะสมของระบบกล้องมืออาชีพ
การทํางานโดยตรงด้วยระบบ plug-and-play ด้วยระบบกล้อง HD-SDI และ 3G-SDI มาตรฐานของอุตสาหกรรม
เครื่องขนส่งระยะไกลแบบยืดหยุ่น
รองรับระยะทางจาก 10 กิโลเมตรถึง 80 กิโลเมตร สามารถปรับปรุงได้ตามความต้องการการใช้งานต่าง ๆ
การออกแบบพลังงานและการบํารุงรักษาที่แข็งแกร่ง
การเข้าพลังงานในตัวกั้นด้วยการสลับแบบร้อนและการสนับสนุนพล็อกร้อนเพื่อการทํางานโดยไม่หยุด
คุณภาพวีดีโอระดับการออกอากาศ
การถ่ายทอดแบบดิจิทัลแบบเต็มแบบ ไม่ใช้การบดความหนาแน่น ให้คุณภาพวีดีโอแบบสตูดิโอ ไม่มีการเสียค่า
ผลงานออฟติกที่สูงกว่า
ระยะความเคลื่อนไหวทางแสงที่ดีกว่า โดยไม่จําเป็นต้องปรับด้วยมือเพื่อความชัดเจนที่ดีที่สุด
การคูณความยาวคลื่นความหนาแน่นสูง
รองรับเทคนิค WDM, CWDM, และ DWDM ไฟเบอร์ออปติก เพื่อการใช้งานความกว้างแบนด์วิดที่มีประสิทธิภาพ
สายเชื่อมข้อมูลทางแสงความเร็วสูง
การถ่ายทอดไฟเบอร์ออปติก 1000M ให้กระดูกสันหลังพร้อมในอนาคตสําหรับการปรับปรุงเครือข่าย
ความแข็งแกร่งต่อสิ่งแวดล้อมในระดับอุตสาหกรรม
ระยะอุณหภูมิการทํางานที่กว้างมากจาก -40 °C ถึง +85 °C สําหรับการใช้งานในสภาพที่รุนแรง
รายละเอียดเทคนิคและดัชนี
|
อินเตอร์เฟซไฟเบอร์ออปติก |
|
|
อินเตอร์เฟซไฟเบอร์ |
SอุปสรรคFC |
|
ระยะทางส่ง |
550m-20Km |
|
ความยาวคลื่น |
1310nm/1550nm |
|
วิดีโอ |
|
|
อินเตอร์เฟซวีดีโอ |
BNC |
|
วิดีโอ อุปสรรคการเข้า/ออก |
75Ω |
|
ความดัน input/out ของวีดีโอ |
แบบ:1Vpp ขั้นต่ํา 0.5Vpp, สูงสุด 1.5Vpp |
|
อัตราบิตวิดีโอ |
สูงสุด 3.2Gb/s |
|
กําไรต่าง (10%)รางวัล90% APL) |
< 1% |
|
มาตรฐาน Video SDI |
270Mbps (SD-SDI) 1.485Gbps (M) HD-SDI |
|
SMPTE425M3Gb/s การแผนภาพ ((3G-SDI) |
|
|
SMPTE424M 3Gb / s อินเตอร์เฟซซีเรียล ((3G-SDI) |
|
|
ข้อมูล |
|
|
อินเตอร์เฟซทางกายภาพ |
สายปลายสกรูสแตนดาร์ทอุตสาหกรรม |
|
ประเภทข้อมูล |
RS422/RS485 ทิศทางกลับ |
|
การสนับสนุนความถี่/อัตรา |
สูงสุด 115200bps สําหรับ RS422 สูงสุด 57600bps สําหรับ RS485 |
|
BER |
<10 ราคา9 |
|
เครื่องไฟฟ้า |
|
|
เครื่องปรับพลังงาน |
DC 5~ 25V |
|
การบริโภคพลังงาน |
<5W |
|
ตัวชี้วัด LED |
|
|
P/S |
พลังงาน |
|
DAT |
ข้อมูล |
|
เครื่องจักรกล |
|
|
ขนาด (LxWxH) |
120 x105 x28 mm |
|
Wสี่ |
0.43กิโลกรัม/คู่ |
|
กล่อง |
กล่องอลูมิเนียม |
|
ตัวเลือกการติดตั้ง |
เครื่องติดผนัง |
|
สังคม |
|
|
การทํางาน อุณหภูมิ |
-20°C+70°C |
|
อุณหภูมิในการเก็บ |
- 40°C+80°C |
|
การทํางาน ความชื้น |
0~95% |
|
MTBF |
≥100000 ชั่วโมง |
ข้อมูลการสั่งซื้อ
|
รุ่น |
คําอธิบาย |
|
LNK-HD-11020 |
HD-SDI ไปยัง Fiber Converter พร้อม RS422 ข้อมูลกลับ และลุปออก, SMFFC เครื่องเชื่อมไฟเบอร์20KM รวมถึงเครื่องส่งและเครื่องรับที่ใช้คู่กัน |
|
LNK-3G-110-20 |
3G- SDI ไปยัง Fiber Converter พร้อม RS422 ข้อมูลกลับ และลุปออก, SMFFC เครื่องเชื่อมไฟเบอร์20KM รวมถึงเครื่องส่งและเครื่องรับที่ใช้คู่กัน |
สถานการณ์การใช้งาน
สตูดิโอการออกอากาศมืออาชีพและ OB van links
ระบบผลิตรายการสดระยะไกล
เครือข่ายความปลอดภัยและการเฝ้าระวังความละเอียดสูง
การจําหน่ายวิดีโอสถานที่กีฬาและสนามกีฬา
การติดตามอุตสาหกรรมด้วยการตอบสนองวิดีโอ HD
