รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: E-link
ได้รับการรับรอง: ISO9001
หมายเลขรุ่น: ซีรี่ส์ LNK-M3G-1V
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: US$145-US$179
รายละเอียดการบรรจุ: บรรจุภัณฑ์กล่องมาตรฐาน SDI Video Extender
เวลาการส่งมอบ: 3-5 วันทำการ
เงื่อนไขการชำระเงิน: L/C, T/T, Western Union, MoneyGram, เพย์พาล
สามารถในการผลิต: 100 ชิ้น/เดือน
ระยะการส่งข้อมูล: |
550ม.-20กม |
อัตราบิตของวิดีโอ: |
สูงสุด 3.2Gb/s |
อะแดปเตอร์ไฟฟ้า: |
ดีซี 5V |
เอสดีไอ: |
วิดีโอเอสดีไอ |
ตัวเลือกการติดตั้ง: |
เดสก์ท็อป |
เอ็มทีบีเอฟ: |
≥100000ชั่วโมง |
ระยะการส่งข้อมูล: |
550ม.-20กม |
อัตราบิตของวิดีโอ: |
สูงสุด 3.2Gb/s |
อะแดปเตอร์ไฟฟ้า: |
ดีซี 5V |
เอสดีไอ: |
วิดีโอเอสดีไอ |
ตัวเลือกการติดตั้ง: |
เดสก์ท็อป |
เอ็มทีบีเอฟ: |
≥100000ชั่วโมง |

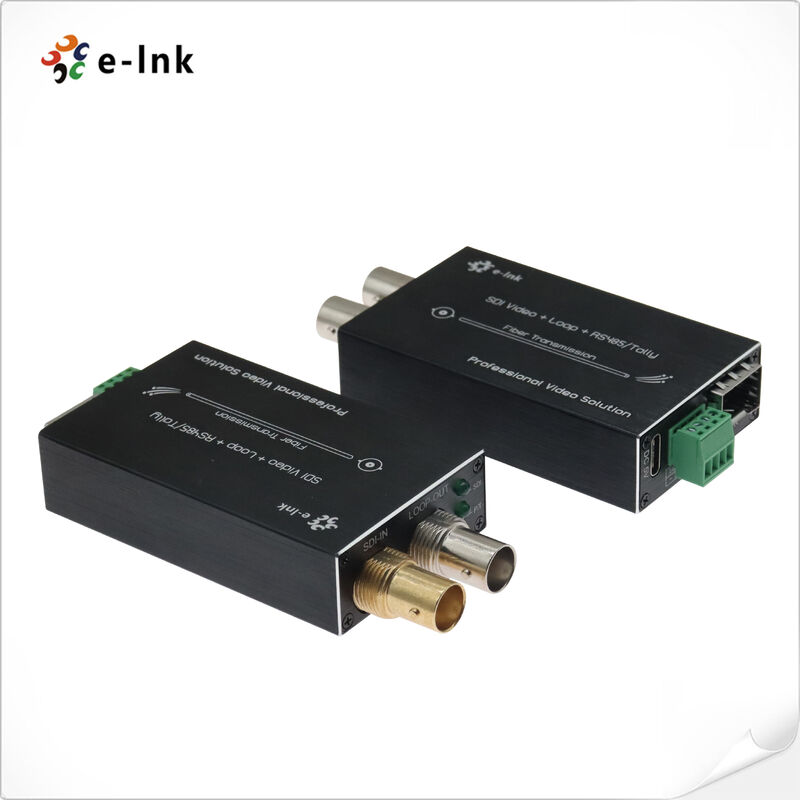

มินิ 3G-SDI ไฟเบอร์คอนเวอร์เตอร์พร้อม Tally RS485 80km CWDM Option
รุ่น: ซีรี่ย์ LNK-M3G-1V
คําอธิบายสินค้าและภาพรวม
มินิ-ประเภท 3G-SDI เพื่อแปลงไฟเบอร์กับ Tally & Reverse RS485 ให้บริการครบวงจรยัง
ระบบนี้สนับสนุนช่องเดียวของการถ่ายทอดวีดีโอระดับสูง
คํานิยาม วิดีโอ 3G/HD-SDI พร้อมเสียงที่ฝังไว้ พร้อมสัญญาณการนับจํานวนและการกลับ
ข้อมูลการควบคุม RS485 ทั้งหมดถูกส่งผ่านไฟเบอร์ออปติกเดียว
มันรวมถึงคู่ส่งและรับที่ตรงกัน ส่งความละเอียด 1080P ที่แท้ๆ กับวงจรท้องถิ่น
ผ่านการออกเพื่อการติดตามในเวลาจริงที่จุดส่ง
ออกแบบเพื่อความยืดหยุ่นในการทํางาน เครื่องแปลงขนาดเล็กนี้รวมสัญญาณการผลิตที่สําคัญ
สายเชื่อมต่อไฟเบอร์เรียบง่ายหนึ่งช่องทางการนับให้แน่ใจว่าการสื่อสารภาพชัดเจนระหว่างการควบคุม
ผู้ประกอบการห้องและกล้อง ขณะที่อินเตอร์เฟซ RS485 สองทิศสามารถควบคุมทางไกลที่น่าเชื่อถือได้
ของกล้อง PTZ, เลนส์, และอุปกรณ์สตูดิโออื่น ๆ
สําหรับอุปกรณ์ที่มีพื้นที่จํากัด เช่น แฟลย์แพ็คการออกอากาศ, แบ็คเพลตกล้อง, และมือถือ
หน่วยผลิต โดยไม่เสียสละผลงานหรือลักษณะ
เครื่องแปลงที่แข็งแกร่งนี้ถูกสร้างขึ้นเพื่อตอบสนองความต้องการที่ต้องการของการผลิตและการถ่ายทอดสด
สภาพแวดล้อมที่เหมาะสมสําหรับการใช้งาน เช่น การถ่ายทอดสดเหตุการณ์ ข่าวอิเล็กทรอนิกส์
การรวม (ENG) ค่ายถ่ายภาพสตูดิโอและระบบประชุมวีดีโอระดับสูง โดยการแปลง
สัญญาณไฟฟ้าเป็นรูปแบบทางออปติก ระบบให้ความคุ้มกันที่สมบูรณ์แบบกับไฟฟ้า
การแก้ไขปัญหาการขัดขวางและวงจรพื้นดิน
ให้ผู้ออกอากาศและอาชีพ AV เครื่องมือที่แข็งแกร่งและครบครันในการขยายและจัดการ
สัญญาณวีดีโอมืออาชีพที่มีความน่าเชื่อถือสูงสุดและมีผลกระทบน้อยที่สุด
ลักษณะสําคัญ
ออดิโอที่ติดตั้งหลายช่อง
ทุกช่อง SDI รองรับช่องเสียงที่ติดตั้ง 8 ช่อง สําหรับการบูรณาการการบูรณาการเสียง-วีดีโอ
อุปกรณ์ปรับระดับสัญญาณที่ฉลาด
การปรับเทียบเคเบิลอัตโนมัติให้ความสามารถในการทํางานที่ดีที่สุดสําหรับอัตราการส่งข้อมูลทั้งหมดถึง 3.2 Gb/s
ระบบการฟื้นฟูนาฬิกาแม่นยํา
อัตโนมัติรีคล็อคเกอร์ผ่านอัตรามาตรฐานจาก 270 Mbps ถึง 3 Gbps สําหรับความสมบูรณ์แบบของสัญญาณ
ความเหมาะสมของระบบกล้องทั่วไป
ความสอดคล้องตรงกับระบบกล้อง SDI มาตรฐานของอุตสาหกรรม
การขยายความกว้างของไฟเบอร์ออปติก
รองรับการถ่ายทอดระยะไกลถึง 80 กม.
การออกแบบโมดูลที่เปลี่ยนได้ด้วยความร้อน
ทําให้สามารถเปลี่ยนแบบร้อนและปุ่มร้อนได้ เพื่อการบํารุงรักษาโดยไม่ต้องหยุดระบบ
การประมวลผลสัญญาณระดับการออกอากาศ
จัดการทุกรูปแบบทางโรค ด้วยการไม่กดดันดิจิตอลเต็ม เพื่อผลิตคุณภาพสตูดิโอ
การติดตามการดําเนินงานในเวลาจริง
ตัวแสดงสถานะ LED ที่บูรณาการ เพื่อการยืนยันภาพภาพทันทีของระบบ
เครื่องยนต์แสงประสิทธิภาพสูง
ระยะความยืดหยุ่นทางแสงที่เหนือกว่า ไม่ต้องการการปรับหรือปรับด้วยมือ
ตัวเลือกความยาวคลื่นที่ยืดหยุ่น
การทํางาน CWDM แบบเลือก ผ่านความยาวคลื่น 1470 ~ 1610nm สําหรับการใช้ไฟเบอร์ที่หนาแน่น
การ ออกแบบ สิ่งแวดล้อม ที่ แข็งแรง
ระยะอุตสาหกรรมระดับอุณหภูมิการทํางานจาก -20 °C ถึง +70 °C สําหรับการใช้งานที่น่าเชื่อถือในสภาพที่ยากลําบาก
รายละเอียดเทคนิคและดัชนี
|
อินเตอร์เฟซไฟเบอร์ออปติก |
|
|
อินเตอร์เฟซไฟเบอร์ |
Sอัมพาต LC |
|
ระยะทางส่ง |
550m-20Km |
|
ความยาวคลื่น |
1310nm/1550nm |
|
วิดีโอ |
|
|
อินเตอร์เฟซวีดีโอ |
BNC |
|
วิดีโอ อุปสรรคการเข้า/ออก |
75Ω |
|
ความดัน input/output ของวิดีโอ |
แบบ:1Vpp ขั้นต่ํา 0.5Vpp, สูงสุด 1.5Vpp |
|
อัตราบิตวิดีโอ |
สูงสุด 3.2Gb/s |
|
กําไรต่าง (10%)รางวัล90% APL) |
< 1% |
|
การสนับสนุนรูปแบบ SDI |
625/25 PAL |
|
525/29.97 NTSC, 525/23.98 NTSC |
|
|
720p50, 720p5994 |
|
|
1080i 23/24/30/50/5994 |
|
|
1080P 23.98/24/30/50/60 |
|
|
มาตรฐาน Video SDI |
270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
|
SMPTE425M3Gb/s การแผนภาพ ((3G-SDI) |
|
|
SMPTE424M 3Gb / s อินเตอร์เฟซซีเรียล ((3G-SDI) |
|
|
ข้อมูล |
|
|
อินเตอร์เฟซทางกายภาพ |
สายปลายสกรูสแตนดาร์ทอุตสาหกรรม |
|
ประเภทข้อมูล |
Tally & Reverse RS485 |
|
การสนับสนุนความถี่/อัตรา |
สูงสุด 115200bps สําหรับ RS422 สูงสุด 57600bps สําหรับ RS485 |
|
BER |
<10 ราคา9 |
|
เครื่องไฟฟ้า |
|
|
เครื่องปรับพลังงาน |
DC 5V |
|
การบริโภคพลังงาน |
<5W |
|
ตัวชี้วัด LED |
|
|
SDI |
วิดีโอ SDI |
|
P/T |
พลังงาน |
|
เครื่องจักรกล |
|
|
ขนาด (LxWxH) |
73 x 44 x17 mm (TX) 73 x 44 x17 mm (RX) 185 x132 x100 mm (แพคเกจ) |
|
Wสี่ |
75g (TX) 75g (RX) 450 กรัม (บรรจุ) |
|
กล่อง |
กล่องอลูมิเนียม |
|
ตัวเลือกการติดตั้ง |
เครื่องทํางาน |
|
สังคม |
|
|
อุณหภูมิการทํางาน |
-20°C+70°C |
|
อุณหภูมิในการเก็บ |
- 40°C+80°C |
|
ความชื้นในการทํางาน |
0~95% |
|
MTBF |
≥100000 ชั่วโมง |
ข้อมูลการสั่งซื้อ
|
รุ่น |
คําอธิบาย |
|
LNK-M3G-1V-MM |
รุ่นเล็ก3G-SDIto Fiber Converter ด้วยรายการ&รีเวอร์ RS485 และลุปออกMMF, LC ไฟเบอร์เชื่อมต่อ500 เมตร, รวมทั้งเครื่องส่งและเครื่องรับ ใช้คู่กัน |
|
LNK-M3G-1V-20 |
รุ่นเล็ก3G-SDI to Fiber Converter ด้วยรายการ&รีเวอร์ RS485 และลุปออกSMF, LC ไฟเบอร์เชื่อมต่อ20 กิโลเมตร, รวมทั้งเครื่องส่งและเครื่องรับ ใช้คู่กัน |
|
LNK-M3G-1V-40 |
รุ่นเล็ก3G-SDI to Fiber Converter ด้วยรายการ&รีเวอร์ RS485 และลุปออกSMF, LC ไฟเบอร์เชื่อมต่อ40 กิโลเมตร, รวมทั้งเครื่องส่งและเครื่องรับ ใช้คู่กัน |
สถานการณ์การใช้งาน
ระบบกล้องถ่ายทอดสดและกล้องสตูดิโอขนาดเล็ก
หน่วยผลิตเคลื่อนที่สําหรับ ENG และงาน
การประชุมทางวีดีโอและการมีตัวอยู่ทางไกลแบบมืออาชีพ
การติดตามอุตสาหกรรมด้วยการควบคุมกล้อง
ระบบรักษาความปลอดภัยและการเฝ้าระวังระดับสูง
