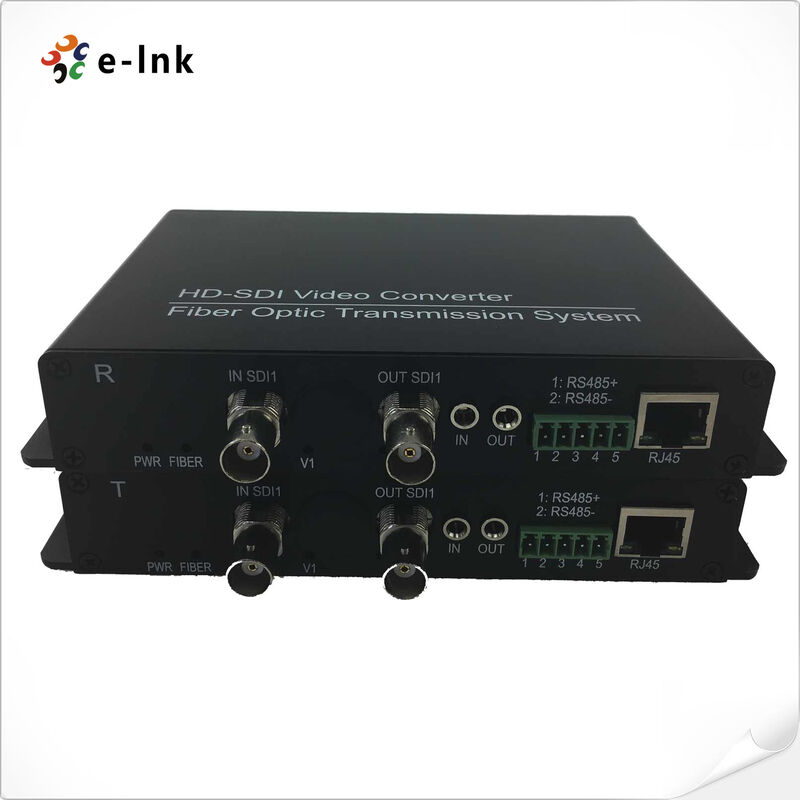

เครื่องแปลงไฟเบอร์ SDI ด้วย RS485 RS422 RS232 Ethernet CWDM 3.2Gbps

รุ่น: LNK-HD3GSDI

คําอธิบายสินค้าและภาพรวม

SD / HD / 3G-SDI + RS485 / RS422 / RS232 ข้อมูล + 10 / 100M Ethernet ผ่านเครื่องแปลงไฟเบอร์

สูตรแก้ไขการส่งสัญญาณหลากหลายแบบครบวงจร สําหรับสภาพแวดล้อมอาชีพที่ต้องการ

เทคโนโลยีการส่งสัญญาณไฟเบอร์ออปติกอลดิจิตอลที่ก้าวหน้า

สัญญาณวิดีโอ SDI ที่ไม่ถูกกดรวมถึงรหัสเสียงและรหัสเวลา

ช่องทางข้อมูลผ่านไฟเบอร์ออปติกเดียว

การถ่ายทอดวีดีโอโดยยังคงความชัดเจนและความมั่นคงของคุณภาพการออกอากาศ

สําหรับเครือข่ายวีดีโอและข้อมูลที่ซับซ้อนและสําคัญ

ออกแบบเพื่อความโปร่งใสในการใช้งานและการใช้งานง่าย, เครื่องแปลงมีสภาพ LED อินทิวเทชั่น

ตัวชี้วัดที่อนุญาตให้ติดตามภาพทันทีของพลังงาน, ความสมบูรณ์แบบของสายไฟเบอร์และกิจกรรมสัญญาณ

ความยืดหยุ่นที่เพิ่มขึ้นถูกสนับสนุนโดยการสนับสนุนที่บูรณาการสําหรับโปรโตคอลข้อมูลลําดับ RS485, RS422 และ RS232

ทําให้การถ่ายทอดคําสั่งการควบคุม, ข้อมูลเซ็นเซอร์ และข้อมูลสถานะสวิตช์เป็นทางสองทาง

รวมไปถึงสแตนดาร์ท 10 / 100M Ethernet port, ทําให้การบูรณาการเครือข่าย

การบริหาร, ส่งเสริมผู้ใช้ในการปรับเปลี่ยนระบบเพื่อตอบสนองการใช้งานที่หลากหลายและพัฒนา

ความต้องการโดยไม่เสี่ยงการทํางาน

เครื่องแปลงที่มีความสามารถหลากหลายนี้ถูกออกแบบมาเพื่อให้บริการกับการใช้งานในอุตสาหกรรมและการค้าที่หลากหลาย

การใช้งานหลักประกอบด้วย ระบบการขนส่งที่ฉลาดสําหรับการติดตามการจราจร

และเครือข่ายการเฝ้าระวัง และการเฝ้าระวังอุตสาหกรรมอย่างแข็งแรงในภาคต่างๆ เช่น การผลิตพลังงาน

และน้ํามันและก๊าซ นอกจากนี้ยังเหมาะสมสําหรับการใช้งานในการถ่ายทอด

เช่น การถ่ายทอดรายการโทรทัศน์ และการผลิตรายการสดในสนามกีฬา

การตรวจสอบความปลอดภัยและอํานวยความสะดวก โดยการรวมสัญญาณวิดีโอ, ข้อมูลและการควบคุม

สายไฟเบอร์ลิงค์ เครื่องแปลงนี้ทําให้โครงสร้างพื้นฐานง่ายขึ้น ลดต้นทุน และให้ความน่าเชื่อถือสูง

สําหรับการดําเนินงานตลอด 24 ชั่วโมง ในสภาพแวดล้อมที่ท้าทายที่สุด

ลักษณะสําคัญ

• ความยาวคลื่นคู่และการสนับสนุนสเปคตรัม CWDM เต็ม
  ทํางานในระยะ 1310nm, 1550nm และ 16 G ITU-T อื่นๆ694.2 ความยาวคลื่นที่สอดคล้องกับ CWDM สําหรับการใช้ไฟเบอร์ที่หลากหลาย

• การจัดการความสมบูรณ์แบบของสัญญาณระดับสูง
  อัตโนมัติการปรับเทียบเคเบิลสําหรับอัตราการส่งข้อมูลทั้งหมดสูงสุดถึง 3.2 Gb/s, รับประกันผลงานที่ดีที่สุดในระยะทางไกล

• การติดตามสถานะอย่างครบวงจร
  ตัวชี้วัด LED หลายฟังก์ชันสําหรับการติดตามในเวลาจริงของพลังงาน, สายเชื่อมต่อไฟเบอร์ และสถานะกิจกรรมข้อมูล

• การฟื้นฟูสัญญาณและการฟื้นฟูนาฬิกา
  การฟื้นฟูสัญญาณวิดีโอที่ติดตั้งและการฟื้นฟูนาฬิกาที่สอดคล้องกับ SMPTE 292M (2.9 Gb / s) เพื่อคุณภาพสัญญาณที่บริสุทธิ์

• ความยืดหยุ่นของ SFP
  รองรับเครื่องรับสัญญาณ SFP ที่ติดต่อได้ร้อน เพื่อการบํารุงรักษาง่ายและการปรับปรุงเครือข่ายที่ยืดหยุ่น

• การขนส่งวีดีโอหลายรูปแบบความเร็วสูง
  การทํางานแบบพล๊อกแอนด์เพลย์ สําหรับการส่งรูปแบบวีดีโอ SD-SDI, HD-SDI และ 3G-SDI ถึง 3.2 Gb/s ผ่านไฟเบอร์เดียว

• ความเหมาะสมของรูปแบบวีดีโอทั่วโลก
  รองรับมาตรฐานวีดีโอที่หลากหลายรวมถึง 625/25 PAL, 525/29.97 NTSC, 720p50/5994, และ 1080p/i ในอัตราเฟรมต่าง ๆ

รายละเอียดเทคนิคและดัชนี

วิดีโอ

ข้อมูล

อีเทอร์เน็ต

พลังงาน

สังคม

สถานการณ์การใช้งาน

• ระบบตรวจจับและควบคุมวีดีโอในอุตสาหกรรมอัตโนมัติ

• สตูดิโอการออกอากาศ การส่งสัญญาณหลายสัญญาณทางไกล

• เครือข่ายบริหารและติดตามการจราจรทางคมนาคม

• ระบบรักษาความปลอดภัยและการติดตามสถานที่ในภาคพลังงาน

• การผลิตกิจกรรมสดในกลางแจ้งและการกระจายสัญญาณ
