รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: E-link
ได้รับการรับรอง: ISO9001
หมายเลขรุ่น: LNK-CWDM-SFP1G-XX40
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: US$55-US$69
รายละเอียดการบรรจุ: SFP Transceiver Module บรรจุภัณฑ์กล่องมาตรฐาน
เวลาการส่งมอบ: 3-5 วันทำการ
เงื่อนไขการชำระเงิน: L/C, T/T, Western Union, MoneyGram, เพย์พาล
สามารถในการผลิต: 100 ชิ้น/เดือน
ฟอร์มปัจจัย: |
วิดีโอตัวรับส่งสัญญาณ SFP |
อัตราข้อมูล: |
1.485 gb/s |
ส่วนประกอบทางแสง: |
DFB/พิน |
ตัวเชื่อมต่อ: |
Duplex LC |
เอ็มทีบีเอฟ: |
> 200,000 ชั่วโมง |
ประเภทไฟเบอร์: |
SMF |
ฟอร์มปัจจัย: |
วิดีโอตัวรับส่งสัญญาณ SFP |
อัตราข้อมูล: |
1.485 gb/s |
ส่วนประกอบทางแสง: |
DFB/พิน |
ตัวเชื่อมต่อ: |
Duplex LC |
เอ็มทีบีเอฟ: |
> 200,000 ชั่วโมง |
ประเภทไฟเบอร์: |
SMF |

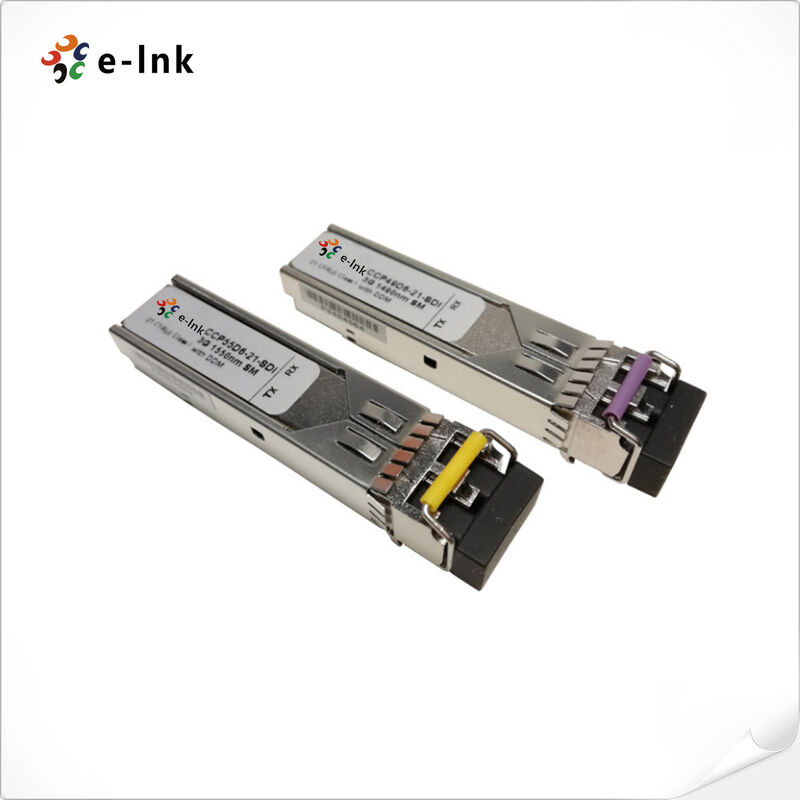

HD-SDI CWDM SFP Optical Transceiver 1270-1610nm ความยาว 40 กิโลเมตร ติดตาม MSA
รุ่น: LNK-CWDM-SFP1G-XX40
คําอธิบายสินค้าและภาพรวม
เครื่องรับสัญญาณออปติกัล HD-SDI CWDM 1270~1610nm 40km Digital Video SFP
ผลงานที่พิเศษสําหรับการถ่ายทอดวีดีโอความละเอียดสูงระยะยาว
และเครือข่ายภูมิภาค เครื่องรับสัญญาณออปติกส์ที่มีความทันสมัยที่สอดคล้องกับ MSA
ความยาวคลื่น CWDM จาก 1270nm ถึง 1610nm, ทําให้สามารถคูณความกว้างแบนด์วิทที่สําคัญ
โดยไม่จําเป็นต้องใช้ไฟเบอร์เพิ่มเติม
สําหรับการทํางานที่น่าเชื่อถือในอัตราการส่งข้อมูลจาก 50Mbps ถึง 1.485Gbps โมดูลรักษาสัญญาณที่ดีกว่า
ความสมบูรณ์แบบในการประมวลผลรูปแบบทางโรค SDI ที่ท้าทาย, รับประกันผลงานที่แข็งแรงสําหรับ SMPTE
259M, SMPTE 344M และ SMPTE 292M แอพลิเคชั่นวีดีโอที่สอดคล้อง
ด้วยความสามารถในการขยายความกว้างของวิดีโอดิจิตอลนี้ SFP transceiver ประสบความสําเร็จระยะทางการส่ง
ถึง 40 กิโลเมตร โดยยังคงมีคุณภาพสัญญาณ 1.5Gbps ทําให้มันเหมาะสําหรับการใช้งานในระบบกระจาย
เครือข่ายวิดีโอครอบคลุมหลายอํานวยความสะดวก สูตร SFP ที่ติดต่อร้อน
ด้วยรูเตอร์การออกอากาศ, เครื่องขยายวีดีโอ และอุปกรณ์แปลงสื่อ
เทคโนโลยีตัวส่งให้ความมั่นคงความยาวคลื่นที่พิเศษ ในสภาพแวดล้อมที่แตกต่างกัน
การติดตามการวินิจฉัยดิจิตอลที่บูรณาการผ่านอินเตอร์เฟซ I2C ทําให้สามารถทํางานได้อย่างครบวงจร
การติดตามและการบํารุงรักษาป้องกันที่จําเป็นสําหรับกิจกรรมการออกอากาศและการตรวจสอบที่สําคัญ
การรับรองสําหรับการใช้งานมืออาชีพ เครื่องรับสัญญาณแสงนี้ ตอบสนองกับมาตรฐานอุตสาหกรรมที่เกี่ยวข้องทั้งหมดสําหรับความปลอดภัย
และการทํางานที่น่าเชื่อถือในสภาพแวดล้อมที่ต้องการ
เหมาะสําหรับการจําหน่ายวีดีโอในพื้นที่กรุงเทพมหานคร, เครือข่ายการเฝ้าระวังขนาดใหญ่, ลิงก์การออกอากาศภูมิภาค
และระบบการศึกษากระจายที่ต้องการการถ่ายทอดวิดีโอที่มีคุณภาพสูง
สูตรนี้ทําให้ผู้บูรณาการระบบและผู้ประกอบการเครือข่ายสามารถ
การลงทุนในขณะที่บรรลุผลงานวีดีโอระดับการออกอากาศในระยะไกล
แนวทางที่คุ้มค่าและทันสมัยทางเทคโนโลยี ในการขนส่งวีดีโอความหนาแน่นสูงในรุ่นต่อไป
การใช้งานวีดีโอมืออาชีพ
ลักษณะสําคัญ
การถ่ายทอดวีดีโอ HD ระยะไกล
ส่งสัญญาณ HD-SDI ที่น่าเชื่อถือได้สูงถึง 40 กิโลเมตรผ่านไฟเบอร์แบบเดียวที่ 1.485Gbps
การครอบคลุมความยาวคลื่น CWDM อย่างเต็มที่
รองรับความยาวคลื่นทั้งหมด 18 CWDM จาก 1270nm ถึง 1610nm สําหรับการใช้งานความจุไฟเบอร์สูงสุด
ความสมบูรณ์แบบของสัญญาณที่แข็งแรง
โดยเฉพาะเจาะจงออกแบบเพื่อรักษาผลงานกับรูปแบบโรค SDI ตาม SMPTE 259M, 344M และ 292M
ความเหมาะสมของอัตราการส่งข้อมูลที่กว้าง
ทํางานผ่านอัตราการส่งข้อมูลจาก 50Mbps ถึง 1.485Gbps สําหรับ SD-SDI และ HD-SDI
ปัจจัยรูปแบบมาตรฐานของอุตสาหกรรม
โมดูล SFP ที่ติดต่อได้ด้วยเครื่องร้อน ที่สอดคล้องกับมาตรฐาน MSA เพื่อความเข้ากันได้ทั่วไป
ประสิทธิภาพของพื้นฐาน
สามารถขยายความกว้างแบนด์วิธของเครือข่ายไฟเบอร์ที่มีอยู่โดยไม่ต้องวางสายไฟฟ้าเพิ่มเติม
การออกแบบที่มีประสิทธิภาพสูง
ออกแบบมาเพื่อส่งวีดีโอในระยะยาว และมีค่าใช้จ่ายในระบบมืออาชีพ
การติดตามการวินิจฉัยดิจิตอล
ความสามารถในการติดตามที่บูรณาการที่เข้าถึงผ่านอินเตอร์เฟซมาตรฐานสําหรับการจัดการในเวลาจริง
การบริโภคพลังงานต่ํา
การทํางานที่ประหยัดพลังงาน เหมาะสําหรับอุปกรณ์ที่มีความหนาแน่นสูง
อุณหภูมิการทํางานที่กว้าง
ผลงานที่มั่นคงในช่วงอุณหภูมิการค้ามาตรฐาน
รายละเอียดเทคนิคและดัชนี
|
มาตรฐาน: |
INF-8074i SFP ( small form factor Plug gable) เครื่องรับสัญญาณ |
|
SFF-8472 อินเตอร์เฟซติดตามการวินิจฉัยสําหรับเครื่องรับและส่งสัญญาณ |
|
|
SMPTE 259M-2008 SDTV สัญญาณดิจิตอล / ข้อมูล Serial Digital Interface (SD-SDI) |
|
|
SMPTE 292M-2008 1.5 Gbps สัญญาณ/ข้อมูล อินเตอร์เฟซลําดับ (HD-SDI) |
|
|
SMPTE 344M-2000 540 Mbps อินเตอร์เฟซดิจิตอลลําดับ |
|
|
พ่อrt จํานวน |
LNK-CWDM-SFP1G-XX40 |
|
ปัจจัยรูปแบบ |
เครื่องรับสัญญาณวีดีโอ SFP |
|
D% |
1.485 Gb/s |
|
Wความยาว |
1270 ~ 1610nm |
|
Fประเภท iber |
SMF |
|
สูงสุด ระยะทาง |
40 กิโลเมตร |
|
Oองค์ประกอบ |
DFB/PIN |
|
พลังการส่งสัญญาณ |
-5 ~ 0 dBm |
|
Eอัตราการดับ |
> 9dB |
|
ความรู้สึกของตัวรับ |
< -25 dBm |
|
Rเต็มเวลาอัตราการอุดหนุน |
>-3 dBm |
|
เครื่องเชื่อม |
LC แบบสองแบบ |
|
Dการติดตามการวินิจฉัย (DDM) |
Support เป็นตัวกําหนด |
|
น้ําหนัก |
00.025 กิโลกรัม |
|
อุณหภูมิการทํางาน |
0°C ถึง 70°C (32°F ถึง 158°F) |
|
อุณหภูมิในการเก็บ |
-40°C ถึง 85°C (-40°F ถึง 185°F) |
|
Aปริมาณ |
SMPTE 292M (1.485Gb/s) |
|
SMPTE 259M (270/360Mb/s) |
|
|
เครื่องแปลงไฟเบอร์ HD-SDI/SD-SDI |
|
|
รูเตอร์และสวิตช์วีดีโอดิจิตอลความหนาแน่นสูง |
|
|
กล้องถ่ายทอด, กล้อง HD หรือระบบจอ |
|
|
MTBF |
> 200,000 ชั่วโมง |
ข้อมูลการสั่งซื้อ
|
รุ่น |
คําอธิบาย |
|
LNK-CWDM-SFP1G-2740 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1270nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-2940 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1290nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G3140 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1310nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G3340 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1330nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G3540 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1350nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G3740 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1370nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G3940 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1390nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G4140 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1410nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G4340 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1430nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G4540 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1450nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G4740 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1470nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G4940 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1490nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G5140 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1510nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G5340 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1530nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G5540 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1550nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G5740 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1570nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G5940 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1590nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G6140 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1610nm 40km LC DDMI MSA |
สถานการณ์การใช้งาน
เครือข่ายวงจรปิดและการออกอากาศ HD ในเขตกรุงเทพมหานคร
ระบบกระจายวีดีโอหลายคัมพัสระยะไกล
การถ่ายทอดสัญญาณของสถานีวิทยุความหนาแน่นสูง
การขยายความจุของสายไฟเบอร์ CWDM ผ่าน HD-SDI ในภูมิภาค
การผลิตรายการสดมืออาชีพและการขยายสัญญาณ
