รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: E-link
ได้รับการรับรอง: ISO9001
หมายเลขรุ่น: LNK-CWDM-SFP1G-XX20
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: US$49-US$59
รายละเอียดการบรรจุ: SFP Transceiver Module บรรจุภัณฑ์กล่องมาตรฐาน
เวลาการส่งมอบ: 3-5 วันทำการ
เงื่อนไขการชำระเงิน: L/C, T/T, Western Union, MoneyGram, เพย์พาล
สามารถในการผลิต: 100 ชิ้น/เดือน
อัตราข้อมูล: |
1.485 gb/s |
ประเภทไฟเบอร์: |
SMF |
ส่วนประกอบทางแสง: |
DFB/พิน |
ตัวเชื่อมต่อ: |
Duplex LC |
น้ำหนัก: |
0.025kg |
เอ็มทีบีเอฟ: |
> 200,000 ชั่วโมง |
อัตราข้อมูล: |
1.485 gb/s |
ประเภทไฟเบอร์: |
SMF |
ส่วนประกอบทางแสง: |
DFB/พิน |
ตัวเชื่อมต่อ: |
Duplex LC |
น้ำหนัก: |
0.025kg |
เอ็มทีบีเอฟ: |
> 200,000 ชั่วโมง |

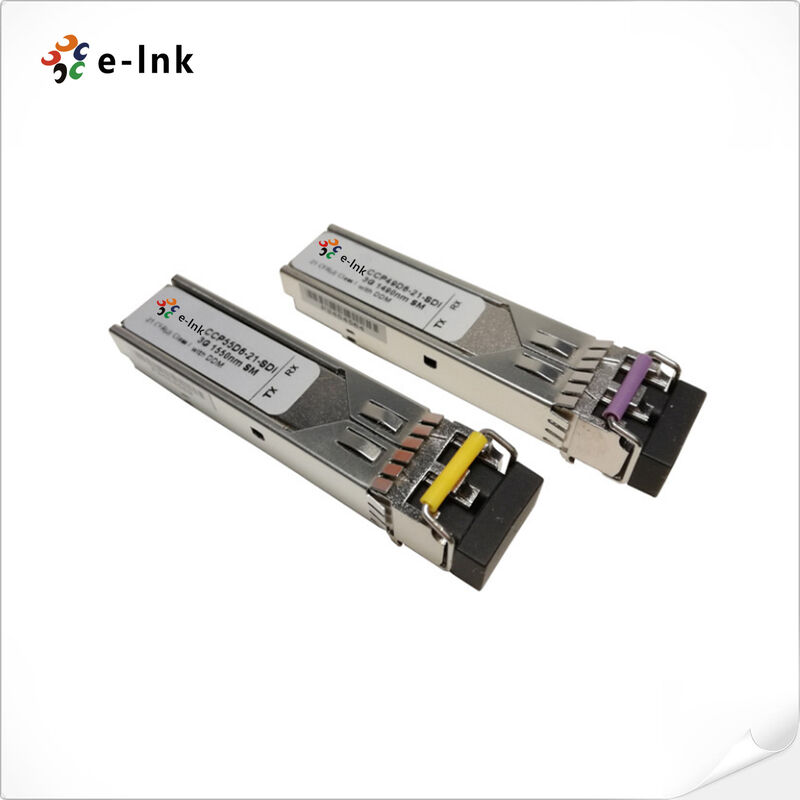

HD-SDI CWDM SFP Optical Transceiver 1270-1610nm ความยาว 20 กิโลเมตร ติดตาม MSA
รุ่น: LNK-CWDM-SFP1G-XX20
คําอธิบายสินค้าและภาพรวม
เครื่องรับสัญญาณออปติกัล HD-SDI CWDM 1270~1610nm 20km Digital Video SFP (MSA) ให้ความน่าเชื่อถือ
การถ่ายทอดวีดีโอความหนาแน่นสูงสําหรับการใช้งานการถ่ายทอดและการตรวจสอบมืออาชีพ
เครื่องรับสัญญาณออปติก (optical transceiver) รองรับสายคลื่น CWDM ความยาว 18 ขนาดเต็มจาก 1270nm ถึง 1610nm
การใช้งานที่ประสิทธิภาพของพื้นฐานไฟเบอร์แบบเดียวที่มีอยู่
จาก 50Mbps ถึง 1.485Gbps โมดูลนี้รับประกันความสมบูรณ์แบบของสัญญาณที่แข็งแกร่งในการประมวลผลรูปแบบโรคของ SDI
การรับประกันผลงานที่คงที่สําหรับสัญญาณวีดีโอที่สอดคล้องกับ SMPTE 259M, SMPTE 344M และ SMPTE 292M
ออกแบบมาเพื่อการใช้งานแบบยืดหยุ่น เครื่องรับสัญญาณ SFP วิดีโอดิจิตอลนี้สามารถใช้ระยะทางในการส่งถึง 20
กิโลเมตรโดยยังคงคุณภาพสัญญาณ 1.5Gbps ทําให้มันเหมาะสมสําหรับวิดีโอในกรุงเทพมหานครและทั่วหลวง
เครือข่าย SFP ที่ติดต่อได้ร้อน
อุปกรณ์, รวมถึงรูเตอร์วีดีโอ, เครื่องขยาย, และเครื่องแปลงสื่อ
ให้ความมั่นคงระยะยาวคลื่นที่แม่นยํา ในขณะที่การวินิจฉัยดิจิตอลที่สร้างขึ้นผ่านอินเตอร์เฟซ I2C ทําให้สามารถตรวจสอบระยะยาว
การติดตามการทํางานและการจัดการระบบ
การรับรองสําหรับการทํางานที่ปลอดภัย เครื่องรับสัญญาณแสงนี้ตอบสนองมาตรฐานด้านอุตสาหกรรมที่เกี่ยวข้องสําหรับการใช้งานใน
สภาพแวดล้อมมืออาชีพ ความสามารถการแบ่งความยาวคลื่น CWDM ทําให้การขยายความกว้างแบนด์วิทที่สําคัญ
โดยไม่จําเป็นต้องติดตั้งไฟเบอร์เพิ่มเติม ซึ่งเป็นทางออกที่คุ้มค่าสําหรับผู้ออกอากาศ
ผู้บูรณาการและผู้ประกอบการเครือข่าย เครื่องรับสัญญาณนี้เหมาะสําหรับการตรวจสอบความละเอียดสูง
ระบบการกระจายเสียงหลายช่องทาง, เครือข่ายการเรียนรู้ทางไกล และการจัดตั้งการผลิตเหตุการณ์
จําเป็นต้องมีการส่งวีดีโอที่มีคุณภาพสูง และน่าเชื่อถือได้ในระยะทางระหว่าง
ลักษณะสําคัญ
ความสอดคล้องกับมาตรฐานวีดีโอการออกอากาศ
สอดคล้องอย่างเต็มที่กับ SMPTE 297-2006 รายละเอียดสําหรับการใช้งานการถ่ายทอดวีดีโอมืออาชีพ
การสนับสนุนอัตราข้อมูลความละเอียดสูง
ใช้ความเร็วจาก 50 Mbps ถึง 1.485 Gbps สําหรับสัญญาณ SD-SDI และ HD-SDI
การส่งสัญญาณระยะทางที่ปรับปรุง
ให้บริการการส่งวีดีโอที่น่าเชื่อถือได้สูงถึง 20 กิโลเมตรผ่านไฟเบอร์แบบเดียวในอัตรา HD-SDI
ความสามารถในการประมวลผลสัญญาณที่แข็งแกร่ง
รักษาความสมบูรณ์แบบของสัญญาณด้วยการสนับสนุนรูปแบบโรคสําหรับ SDI และ HD-SDI
การสนับสนุนความยาวคลื่น CWDM สเปคตรัมเต็ม
เครื่องส่ง DFB 18 ช่องครอบคลุมความถี่ CWDM ทั้งหมด 1270nm ถึง 1610nm
การออกแบบแบบโมดูลแบบติดต่อร้อน
ขนาดของ SFP ตามมาตรฐานของอุตสาหกรรมทําให้การติดตั้งและบํารุงรักษาได้ยืดหยุ่น
ความสามารถในการทํางานร่วมกันทั่วไป
สอดคล้องอย่างสมบูรณ์แบบกับ SFP MSA รายละเอียดสําหรับการบูรณาการอุปกรณ์
การวินิจฉัยระบบระดับสูง
ฟังก์ชันการวินิจฉัยดิจิตอลที่เข้าถึงผ่านอินเตอร์เฟซ I2C สําหรับการติดตามการทํางานในเวลาจริง
ระบบพลังงานประสิทธิภาพ
พลังงานพลังงาน +3.3V แบบเดียวที่ใช้พลังงานน้อยเพื่อการทํางานที่ประหยัดพลังงาน
ผลงานทางความร้อนที่ขยาย
ระยะอุณหภูมิห้องทํางาน 0 °C ถึง + 70 °C รับรองการปรับตัวต่อสิ่งแวดล้อมอย่างมั่นคง
การรับรองความปลอดภัยทางสิ่งแวดล้อม
การผลิตที่สอดคล้องกับ RoHS และไม่มีหมูตรงกับมาตรฐานความปลอดภัยสากล
รายละเอียดเทคนิคและดัชนี
|
มาตรฐาน: |
INF-8074i SFP ( small form factor Plug gable) เครื่องรับสัญญาณ |
|
SFF-8472 อินเตอร์เฟซติดตามการวินิจฉัยสําหรับเครื่องรับและส่งสัญญาณ |
|
|
SMPTE 259M-2008 SDTV สัญญาณดิจิตอล / ข้อมูล Serial Digital Interface (SD-SDI) |
|
|
SMPTE 292M-2008 1.5 Gbps สัญญาณ/ข้อมูล อินเตอร์เฟซลําดับ (HD-SDI) |
|
|
SMPTE 344M-2000 540 Mbps อินเตอร์เฟซดิจิตอลลําดับ |
|
|
พ่อrt จํานวน |
LNK-CWDM-SFP1G-XX20 |
|
ปัจจัยรูปแบบ |
เครื่องรับสัญญาณวีดีโอ SFP |
|
D% |
1.485 Gb/s |
|
Wความยาว |
1270 ~ 1610nm |
|
Fประเภท iber |
SMF |
|
สูงสุด ระยะทาง |
20 กิโลเมตร |
|
Oองค์ประกอบ |
DFB/PIN |
|
พลังการส่งสัญญาณ |
-9~-3 dBm |
|
Eอัตราการดับ |
> 9dB |
|
ความรู้สึกของตัวรับ |
< -24 dBm |
|
Rเต็มเวลาอัตราการอุดหนุน |
>-3 dBm |
|
เครื่องเชื่อม |
LC แบบสองแบบ |
|
Dการติดตามการวินิจฉัย (DDM) |
Support เป็นตัวกําหนด |
|
น้ําหนัก |
00.025 กิโลกรัม |
|
อุณหภูมิการทํางาน |
0°C ถึง 70°C (32°F ถึง 158°F) |
|
อุณหภูมิในการเก็บ |
-40°C ถึง 85°C (-40°F ถึง 185°F) |
|
Aปริมาณ |
SMPTE 292M (1.485Gb/s) |
|
SMPTE 259M (270/360Mb/s) |
|
|
เครื่องแปลงไฟเบอร์ HD-SDI/SD-SDI |
|
|
รูเตอร์และสวิตช์วีดีโอดิจิตอลความหนาแน่นสูง |
|
|
กล้องถ่ายทอด, กล้อง HD หรือระบบจอ |
|
|
MTBF |
> 200,000 ชั่วโมง |
ข้อมูลการสั่งซื้อ
|
รุ่น |
คําอธิบาย |
|
LNK-CWDM-SFP1G-2720 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1270nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-2920 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1290nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G3120 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1310nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G3320 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1330nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G3520 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1350nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G3720 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1370nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G3920 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1390nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G4120 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1410nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G4320 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1430nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G4520 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1450nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G4720 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1470nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G4920 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1490nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G5120 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1510nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G5320 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1530nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G5520 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1550nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G5720 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1570nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G5920 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1590nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G6120 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1610nm 20km LC DDMI MSA |
สถานการณ์การใช้งาน
การกระจายสัญญาณของสถานีการออกอากาศความหนาแน่นสูง
เครือข่ายเฝ้าระวังและติดตามโรค HD ในเมือง
ระบบการเรียนรู้ทางไกลแบบวีดีโอหลายคัมพัส
การผลิตงานอาชีพและการถ่ายทอดสด
การขยายความสามารถของเครือข่ายวีดีโอที่ใช้ CWDM
