รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: E-link
ได้รับการรับรอง: ISO9001
หมายเลขรุ่น: ซีรีย์ LNK-3G-1BV1T2BD2A1M
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: US$685-US$699
รายละเอียดการบรรจุ: บรรจุภัณฑ์กล่องมาตรฐาน SDI Video Extender
เวลาการส่งมอบ: 3-5 วันทำการ
เงื่อนไขการชำระเงิน: L/C, T/T, Western Union, MoneyGram, เพย์พาล
สามารถในการผลิต: 100 ชิ้น/เดือน
ระยะการส่งข้อมูล: |
0-20 กม |
ความต้านทานอินพุต/เอาท์พุตวิดีโอ: |
75โอห์ม |
อัตราบิตของวิดีโอ: |
สูงสุด 3.2Gb/s |
ประเภทข้อมูล: |
RS485 (ค่าเริ่มต้น) หรือ RS422 (อุปกรณ์เสริม), สัญญาณ Tally |
อินพุตเสียงและเอาต์พุต: |
เสียง 3.5 มม |
อะแดปเตอร์ไฟฟ้า: |
กระแสตรง 5~25V |
ระยะการส่งข้อมูล: |
0-20 กม |
ความต้านทานอินพุต/เอาท์พุตวิดีโอ: |
75โอห์ม |
อัตราบิตของวิดีโอ: |
สูงสุด 3.2Gb/s |
ประเภทข้อมูล: |
RS485 (ค่าเริ่มต้น) หรือ RS422 (อุปกรณ์เสริม), สัญญาณ Tally |
อินพุตเสียงและเอาต์พุต: |
เสียง 3.5 มม |
อะแดปเตอร์ไฟฟ้า: |
กระแสตรง 5~25V |

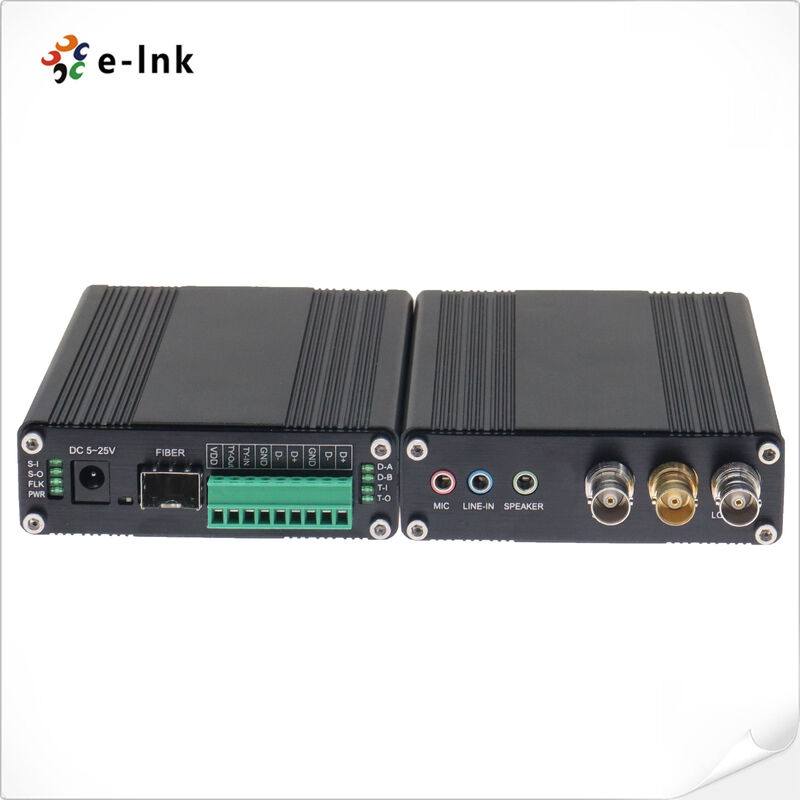

ตัวแปลงไฟเบอร์ 3G-SDI พร้อม Loop-out Tally RS485 RS422 Audio Microphone 20km
รุ่น: LNK-3G-1BV1T2BD2A1M Series
คำอธิบายผลิตภัณฑ์และภาพรวม
ตัวแปลงไฟเบอร์ 3G/HD-SDI ขั้นสูงนี้ให้การรวมสัญญาณที่ครอบคลุมสำหรับการใช้งานการส่งสัญญาณวิดีโอระดับมืออาชีพ
โดยรวมวิดีโอความละเอียดสูงเข้ากับสัญญาณเสริมหลายรายการผ่าน
โครงสร้างพื้นฐานไฟเบอร์ออปติกเดียว ระบบนี้มีวิดีโอ 3G/HD-SDI แบบสองทิศทาง 1 ช่องสัญญาณ
พร้อมเสียงในตัวและความสามารถในการวนซ้ำ พร้อมด้วยสัญญาณ Tally 1 ช่องสัญญาณ
การสื่อสารข้อมูล RS485/RS422 แบบสองทิศทาง 2 ช่องสัญญาณ, อินพุตเสียงสเตอริโอภายนอก 2 ช่องสัญญาณ และ 1-
อินพุตไมโครโฟนช่องสัญญาณ ชุดเครื่องส่งและเครื่องรับที่สมบูรณ์ช่วยให้มั่นใจได้ถึงสัญญาณ 1080P ที่เชื่อถือได้
การส่งสัญญาณในขณะที่ยังคงรักษามาตรฐานคุณภาพระดับออกอากาศในทุกช่องสัญญาณ
วิศวกรรมสำหรับการใช้งานที่สำคัญต่อภารกิจ ตัวแปลงไฟเบอร์นี้แสดงให้เห็นถึงความเสถียรเป็นพิเศษ
และความคมชัดของภาพผ่านเทคโนโลยีการส่งสัญญาณออปติคอลขั้นสูง ไฟแสดงสถานะ LED ในตัว
ให้การตรวจสอบการมองเห็นแบบเรียลไทม์ของการทำงานของอุปกรณ์ ทำให้สามารถตรวจจับข้อผิดพลาดได้ทันที
และการประเมินสถานะระบบ โครงสร้างที่แข็งแกร่งและวงจรประมวลผลสัญญาณที่ซับซ้อน
รับประกันประสิทธิภาพที่สม่ำเสมอในสภาพแวดล้อมที่ต้องการ ทำให้เหมาะสำหรับการติดตั้งทั้งในร่มและ
กลางแจ้งที่ความน่าเชื่อถือของสัญญาณเป็นสิ่งสำคัญยิ่ง
ตัวแปลงไฟเบอร์อเนกประสงค์นี้ให้บริการในหลายภาคส่วนอุตสาหกรรม รวมถึงระบบขนส่งอัจฉริยะ
สำหรับตรวจสอบการจราจร เครือข่ายความปลอดภัยและการเฝ้าระวัง การออกอากาศในวิทยาเขตการศึกษา
และการตรวจสอบทางอุตสาหกรรมในการดำเนินงานด้านพลังงาน เคมี เหล็ก ปิโตรเลียม และทางรถไฟ การใช้งานทางทหาร
ครอบคลุมความปลอดภัยของคลังสินค้า การเฝ้าระวังชายแดน และการตรวจสอบเสาเฝ้าระวัง
ในขณะที่การใช้งานการออกอากาศรวมถึงการส่งรายการทีวีและการถ่ายทอดสดใน
สนามกีฬาและสถานที่จัดการแข่งขันกีฬา เทคโนโลยีการส่งสัญญาณไฟเบอร์ออปติกให้ภูมิคุ้มกันอย่างสมบูรณ์
ต่อการรบกวนทางแม่เหล็กไฟฟ้า ทำให้มั่นใจได้ถึงการทำงานที่ปลอดภัยและเชื่อถือได้ในสภาพแวดล้อมที่มีเสียงดังทางไฟฟ้า
ด้วยการรวมสัญญาณหลายประเภทผ่านการเชื่อมต่อไฟเบอร์เดียว โซลูชันนี้
ช่วยลดความซับซ้อนในการติดตั้งได้อย่างมาก ในขณะที่ให้ประสิทธิภาพที่เหนือกว่า
เมื่อเทียบกับระบบที่ใช้ทองแดงแบบดั้งเดิม สร้างเกณฑ์มาตรฐานใหม่สำหรับการส่งสัญญาณหลายสัญญาณ
ความน่าเชื่อถือในการใช้งานวิดีโอระดับมืออาชีพ
คุณสมบัติหลัก Bullet
การส่งสัญญาณวิดีโอ HD แบบสองทิศทาง
วิดีโอ 3G-SDI แบบสองทิศทาง 1 ช่องสัญญาณพร้อมการตรวจสอบแบบวนซ้ำและการรองรับเสียงในตัว
สัญญาณ Tally ระดับมืออาชีพ
ช่องสัญญาณ Tally เฉพาะสำหรับการระบุสถานะกล้องและการประสานงานการผลิต
การสื่อสารข้อมูลแบบสองช่องสัญญาณ
พอร์ตข้อมูล RS485/RS422 แบบสองทิศทางสำหรับการควบคุมอุปกรณ์และการส่งสัญญาณ
การรวมเสียงหลายช่องสัญญาณ
อินพุตเสียงสเตอริโอสองช่องสัญญาณบวกหนึ่งช่องสัญญาณไมโครโฟนสำหรับการครอบคลุมเสียงที่ครอบคลุม
การกู้คืนสัญญาณขั้นสูง
การปรับสัญญาณใหม่โดยอัตโนมัติจาก 270Mbps ถึง 3Gbps เพื่อให้มั่นใจถึงความสมบูรณ์ของสัญญาณในอัตราข้อมูลที่แตกต่างกัน
การรองรับวิดีโอความละเอียดสูง
เข้ากันได้กับรูปแบบ HDTV รวมถึง 720P, 1080I, 1080P ที่ความละเอียด 1920×1080@60Hz
การส่งสัญญาณไฟเบอร์แบบขยาย
ความสามารถระยะไกลสูงสุด 20 กม. ผ่านสายไฟเบอร์ออปติกโหมดเดียว
การทำงานแบบ Hot-Swappable
รองรับฟังก์ชัน hot swap และ hot plug สำหรับการบำรุงรักษาระบบอย่างต่อเนื่อง
คุณภาพระดับออกอากาศ
การส่งสัญญาณแบบไม่บีบอัดแบบดิจิทัลเต็มรูปแบบรักษาคุณภาพวิดีโอระดับออกอากาศ
ช่วงอุณหภูมิอุตสาหกรรม
อุณหภูมิในการทำงานที่กว้างเป็นพิเศษตั้งแต่ -20℃ ถึง +70℃ สำหรับการใช้งานในสภาพแวดล้อมที่รุนแรง
ข้อมูลจำเพาะทางเทคนิคและดัชนี
|
อินเทอร์เฟซไฟเบอร์ออปติก |
|
|
อินเทอร์เฟซไฟเบอร์ |
Simplex LC |
|
ระยะการส่ง |
0-20Km |
|
ความยาวคลื่น |
1310nm/1550nm |
|
วิดีโอ |
|
|
อินเทอร์เฟซวิดีโอ |
BNC |
|
วิดีโอ อิมพีแดนซ์อินพุต/เอาต์พุต |
75Ω |
|
แรงดันไฟฟ้าอินพุต/เอาต์พุตวิดีโอ |
ทั่วไป:1Vpp, ต่ำสุด 0.5Vpp, สูงสุด 1.5Vpp |
|
อัตราบิตวิดีโอ |
สูงสุด 3.2Gb/s |
|
อัตราขยายดิฟเฟอเรนเชียล (10%～90% APL) |
<1% |
|
การรองรับรูปแบบ SDI |
625/25 PAL |
|
525/29.97 NTSC, 525/23.98 NTSC |
|
|
720p50, 720p59.94 |
|
|
1080i 23/24/30/50/59.94 |
|
|
1080P 23.98/24/30/50/60 |
|
|
มาตรฐานวิดีโอ SDI |
270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
|
SMPTE425M3Gb/s Mapping(3G-SDI) |
|
|
SMPTE424M 3Gb/s serial interface(3G-SDI) |
|
|
ข้อมูลหรือ Tally |
|
|
อินเทอร์เฟซทางกายภาพ |
ขั้วต่อสกรูมาตรฐานอุตสาหกรรม |
|
ประเภทข้อมูล |
RS485 (ค่าเริ่มต้น) หรือ RS422 (อุปกรณ์เสริม), สัญญาณ Tally |
|
การรองรับความถี่/อัตรา |
สูงสุด 115200bps สำหรับ RS422 สูงสุด 57600bps สำหรับ RS485 |
|
BER |
<10ˉ9 |
|
สเตอริโอเสียงหรือไมโครโฟน |
|
|
อินพุตและเอาต์พุตเสียง |
3.5MM Audio |
|
รูปแบบเสียง |
@48KHz |
|
ไฟฟ้า |
|
|
อะแดปเตอร์แปลงไฟ |
DC 5~25V |
|
การใช้พลังงาน |
<5W |
|
ไฟแสดงสถานะ LED |
|
|
P/S |
แหล่งจ่ายไฟ |
|
DAT |
ข้อมูล |
|
ทางกล |
|
|
ขนาด (ยาวxกว้างxสูง) |
120 x 105 x 28 มม. |
|
Weight |
1.5KG/คู่ |
|
ตัวเรือน |
เคสอะลูมิเนียม |
|
ตัวเลือกการติดตั้ง |
ติดผนัง |
|
สิ่งแวดล้อม |
|
|
อุณหภูมิในการทำงาน |
-20℃～+70℃ |
|
อุณหภูมิในการจัดเก็บ |
-40℃～+80℃ |
|
ความชื้นในการทำงาน |
0~95% |
|
MTBF |
≥100000 ชั่วโมง |
สถานการณ์การใช้งาน
ระบบส่งสัญญาณหลายสัญญาณถ่ายทอดสด
การควบคุมระยะไกลกล้องสตูดิโอมืออาชีพ
การส่งสัญญาณวิดีโอและเสียง HD ในสนามกีฬา
ระบบออกอากาศในห้องเรียนการศึกษาทางไกล
เครือข่ายเฝ้าระวังทางทหารและความปลอดภัย
