รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: E-link
ได้รับการรับรอง: ISO9001, CE, ROHS, FCC
หมายเลขรุ่น: LNK-4KH-1D1U1E1A1R
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1pair
ราคา: $25-369
รายละเอียดการบรรจุ: HDMI Fiber Extender บรรจุภัณฑ์กล่องมาตรฐาน
เวลาการส่งมอบ: 1-3 วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, Moneygram, Paypal
สามารถในการผลิต: 1,000/เดือน
ทิศทางสัญญาณ: |
rs232 ค่าเริ่มต้น, rs485 เป็นทางเลือก |
อัตราการรับส่ง: |
600 ~ 115200bps, 8 บิต, 1 หยุดบิต, ไม่มีการตรวจสอบ |
ส่วนต่อประสาน: |
RJ45 |
อัตราข้อมูล: |
10/100mbps |
ระยะการส่งผ่าน: |
MMF 330M หรือ SMF 20/40/60/00 กม. |
การกระจายพลังงาน: |
สูงสุด 10W |
ทิศทางสัญญาณ: |
rs232 ค่าเริ่มต้น, rs485 เป็นทางเลือก |
อัตราการรับส่ง: |
600 ~ 115200bps, 8 บิต, 1 หยุดบิต, ไม่มีการตรวจสอบ |
ส่วนต่อประสาน: |
RJ45 |
อัตราข้อมูล: |
10/100mbps |
ระยะการส่งผ่าน: |
MMF 330M หรือ SMF 20/40/60/00 กม. |
การกระจายพลังงาน: |
สูงสุด 10W |

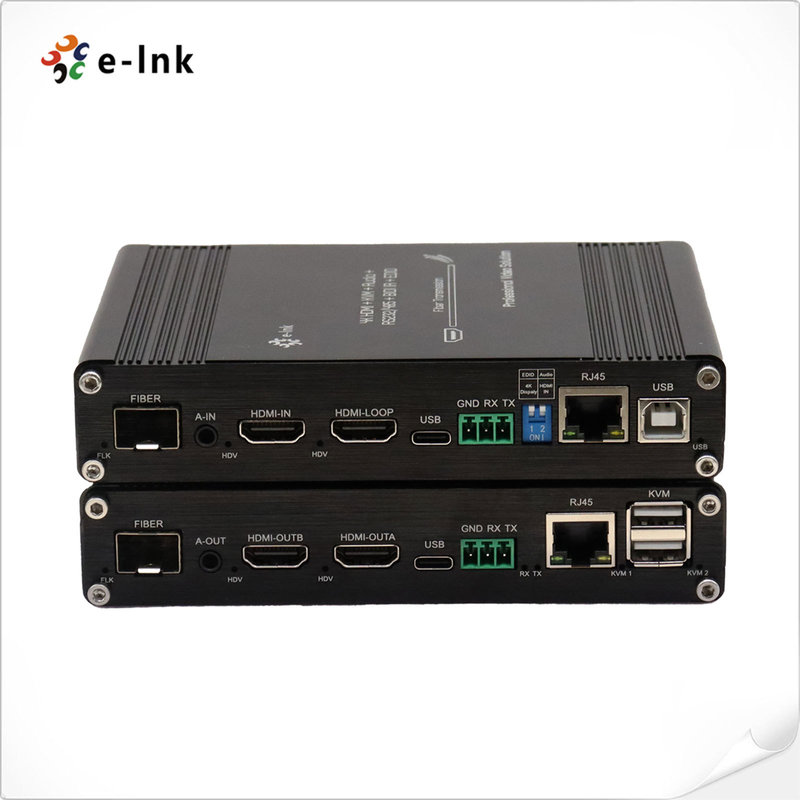

รุ่น : LNK-4KH-1D1U1E1A1R
คําอธิบายสินค้าและภาพรวม
LNK-4KH-1D1U1E1A1R เป็นพลาตฟอร์มขยายไฟเบอร์ออปติกที่มีความทันสมัย
ความสามารถในการส่งสัญญาณที่ครบถ้วนผ่านพื้นฐานไฟเบอร์รวม
extender รองรับคุณภาพวิดีโอ 4K @ 60Hz HDMI ที่บริสุทธิ์ในขณะที่บูรณาการอินเตอร์เฟซควบคุมหลายอย่างรวมถึง
ฟังก์ชัน KVM เสียงสองทิศ การสื่อสารแบบเรียงลําดับ RS232/RS485 และเครือข่าย TCP/IP 10/100M
การเชื่อมต่อ การออกแบบแบบแบบใหม่แบบเส้นใยเดียว ทําให้สามารถถ่ายทอดวิดีโอความละเอียดสูงได้พร้อมกัน
สัญญาณการควบคุมด้านนอก และข้อมูลเครือข่ายในระยะทางที่ยาวนานโดยยังคงสัญญาณที่สมบูรณ์แบบ
การร่วมกัน
ด้วยการสร้างอุตสาหกรรมที่แข็งแกร่งและเทคโนโลยีการประมวลผลสัญญาณที่ฉลาด
กําจัดการแทรกแซงทางแม่เหล็กไฟฟ้า และปัญหาวงจรพื้นที่ ที่พบกันบ่อยใน AV ที่ซับซ้อน
ระบบจัดการ EDID ที่บูรณาการ
อุปกรณ์และอุปกรณ์จอ ขณะที่ความสามารถในการควบคุม IR ที่ครบวงจรทําให้การทํางานไกล
ของอุปกรณ์ที่เชื่อมโยง ออกแบบมาสําหรับการใช้งานที่สําคัญในศูนย์การออกอากาศ
ห้องควบคุมและเครือข่ายป้ายดิจิทัล เครื่องขยายประสิทธิภาพหลายฟังก์ชันนี้
การรวมความต้องการในการส่งสัญญาณหลายตัวเข้าสู่แพลตฟอร์มเดียวที่น่าเชื่อถือ
โปรโตคอลความปลอดภัยที่พัฒนาขึ้นของระบบ และกลไกแก้ไขความผิดพลาดที่สร้างขึ้น
การใช้งานในสภาพแวดล้อมที่มีความรู้สึก ส่วนการติดตั้ง plug-and-play
ด้วยการสนับสนุนสัญญาณที่ครบวงจรและความน่าเชื่อถือของไฟเบอร์ออปติก
กําหนดมาตรฐานใหม่สําหรับการส่งสัญญาณบูรณาการในแอปพลิเคชั่นที่ต้องการมาก รวมถึงเมืองฉลาด
โครงสร้างพื้นฐาน ระบบอัตโนมัติอุตสาหกรรม และสภาพแวดล้อมการนําเสนอขนาดใหญ่ที่ต้องการการนําเสนอ
การส่งข้อมูลวีดีโอ เสียงและการควบคุมที่มีคุณภาพสูง ผ่านระยะทางที่ยาวนาน
ลักษณะสําคัญ
การทํางานของวิดีโอ Ultra HD 4K
รองรับ 4096×2160P@60Hz ด้วย 4:4การเก็บตัวอย่างโครม่า 4
การบูรณาการสัญญาณหลายโปรโตคอล
รวม KVM, RS232/RS485, TCP/IP และ IR ในระบบเดียว
การป้องกันเนื้อหาระดับสูง
สอดคล้องกับมาตรฐาน HDMI 2.0b, HDCP 2.2 และ DVI 1.0
การเชื่อมต่อเครือข่าย
10/100M การสนับสนุน TCP/IP สําหรับการจัดการทางไกล
การตั้งค่าเสียงแบบยืดหยุ่น
สวิตช์ DIP พร้อมความสามารถในการแยกเสียง
การควบคุมสองทิศทาง
การควบคุม IR ระยะไกลในทั้งสองทิศทาง
การบริหารการแสดงภาพที่ขยาย
ฟังก์ชัน EDID กับ HDMI video loop output
รายละเอียดเทคนิคและดัชนี
|
|
คําอธิบาย |
|
|
อินเตอร์เฟซของตัวส่ง |
มาตรฐาน |
1 x HDMI 2.0 Input (4K@60Hz) 1 x HDMI 2.0 Loop-out (4K@60Hz) 1 x การเข้าเสียง 1 x SFP 1 x RS232/RS485 2 xฉันR 1 x RJ45(10/100M, TCP/IP) 1 x USB- บี |
|
อินเตอร์เฟซของตัวรับ |
มาตรฐาน |
2 x HDMI 2.0 Output (4K@60Hz) 1 x การออกเสียง 1 x SFP 1 × RS232/RS485 2 × IR 1 x RJ45(10/100M, TCP/IP) 2 xUSB-A |
|
ความละเอียดของวิดีโอ |
HDMI |
SMPTE:720p หมากรุก VESA: 800x600 หน่วย 1024x768 หน่วย 1280x720 หน่วย 1280x800 หน่วย 1280x96012 หน่วย 80x1024 หน่วย 1400x1050 หน่วย 1600x1200 หน่วย 1920x10801920x1200 ช่อง2048x1152 ช่อง2560x1600 ช่อง 3840x1080 x3840 x2160 x4096 x2160 |
|
อัพเดทใหม่ อัตรา |
23.98/24/25/29.97/30/50/59.94/60Hz |
|
|
มาตรฐานที่สนับสนุน |
HDMI |
1.3,1.4,2.0 |
|
DVI |
1.0 |
|
|
เสียง |
อินเตอร์เฟซ |
3.5mm อินเตอร์เฟซเสียง |
|
ประเภทสัญญาณ |
ทํางานผ่านสวิตช์ DIP ขึ้นสําหรับ HDMI ออดิโอภายใน ลดลงสําหรับเสียงภายนอก |
|
|
KVM |
อินเตอร์เฟซ |
TX: 1 x USB-B RX: 2 x USB-A |
|
ความอ่อนแอ |
ระยะเวลาขั้นต่ํา |
|
|
สาย RS232/RS485 |
อินเตอร์เฟซ |
สถานีอุตสาหกรรม |
|
ทิศทางของสัญญาณ |
RS232 การตั้งค่า RS485 ไม่จําเป็น |
|
|
อัตราการจ่าย |
600~115200bps, 8 บิต,1 จุดหยุด ไม่มีเช็ค |
|
|
บิตข้อมูล |
8 |
|
|
USB-C |
หน้าที่ |
เชื่อมต่อ PC เพื่อตรวจสอบข้อมูลอุปกรณ์, อัพเกรด โปรแกรมและปรับความละเอียด |
|
TCP/IP |
อินเตอร์เฟซ |
RJ45 |
|
อัตราข้อมูล |
10/100Mbps |
|
|
สายใย |
อินเตอร์เฟซ |
SFP รวมโมดูลLCหรือ SC |
|
ประเภทเส้นใย |
MMF หรือ SMF |
|
|
ระยะทางส่ง |
MMF 330M หรือ SMF 20/40/60/80KM |
|
|
อื่นๆ |
พลังงานไฟฟ้า |
DC 12V/1A |
|
การสูญเสียพลังงาน |
MAX 10W |
|
|
อุณหภูมิ |
การทํางาน: -25°C ~ +55°C การเก็บ: -40°C ~ + 85°C |
|
|
ความชื้น |
20% ~ 90% |
|
|
น้ําหนัก |
1 กิโลกรัม |
|
|
ขนาด (LxWxH) |
148*115*28 มม. |
|
|
การรับประกัน |
การรับประกัน 1 ปี |
|
|
เวลาทํางาน |
7x24 ชั่วโมง |
|
ข้อมูลการสั่งซื้อ
|
รุ่น |
คําอธิบาย |
|
LNK-4KH-1D1U1E1A1R |
4K60Hz มีหลายฟังก์ชันเครื่องขยายไฟเบอร์ HDMI, ด้วยKVMเสียงRS232 หรือ RS485,10/100M TCP/IP, IR, EDID การทํางานMMF 330M หรือ SMF 20/40/60/80KM, LC หรือ SC |
สถานการณ์การใช้งาน
การสนับสนุนระบบกําแพงวีดีโอห้องควบคุมการออกอากาศ
การเปิดให้ใช้งานศูนย์บัญชาการด้วยการควบคุมสัญญาณหลายตัว
การอํานวยความสะดวกของระบบการถ่ายภาพทางการแพทย์ที่มีการจัดการด้านนอก
การให้บริการควบคุมป้ายดิจิตอลด้วยการเชื่อมต่อเครือข่าย
การสนับสนุนอัตโนมัติอุตสาหกรรมด้วยการสื่อสารหลายโปรโตคอล
