รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: E-link
ได้รับการรับรอง: ISO9001, CE, ROHS, FCC
หมายเลขรุ่น: LNK-M3G-SMB1V-20 ซีรี่ส์
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 คู่
ราคา: $25-369
รายละเอียดการบรรจุ: แพ็คเกจมาตรฐานตัวขยายไฟเบอร์
เวลาการส่งมอบ: 3-5 วันทำการ
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union, MoneyGram
สามารถในการผลิต: 10,000คู่/เดือน
มาตรฐานสัญญาณ: |
SD-SDI(270Mbps), HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps) |
HD-SDI jitter: |
<0.2UI (134PS)@100KHz, <1.0UI (673PS)@10Hz |
เอสเอฟพี: |
Simplex LC, 3,125Gbps ระยะการส่งสัญญาณ≤120km |
ความยาวคลื่น CWDM: |
1270~1610nm, ตาราง 20nm ตาม ITU-T |
อุณหภูมิการจัดเก็บ: |
-40 ℃～+80 ℃ |
ขนาด (LXWXH): |
58 x 21 x 20 มม. |
มาตรฐานสัญญาณ: |
SD-SDI(270Mbps), HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps) |
HD-SDI jitter: |
<0.2UI (134PS)@100KHz, <1.0UI (673PS)@10Hz |
เอสเอฟพี: |
Simplex LC, 3,125Gbps ระยะการส่งสัญญาณ≤120km |
ความยาวคลื่น CWDM: |
1270~1610nm, ตาราง 20nm ตาม ITU-T |
อุณหภูมิการจัดเก็บ: |
-40 ℃～+80 ℃ |
ขนาด (LXWXH): |
58 x 21 x 20 มม. |

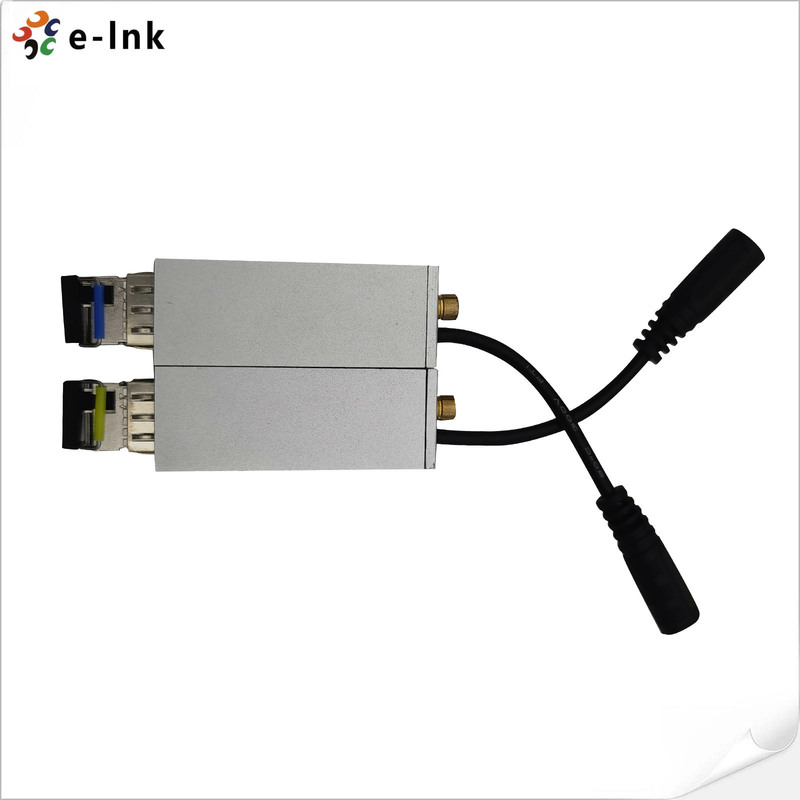

SMB 3G-SDI Micro Extender 120km อัตโนมัติการตรวจจับ CWDM 18Ch SMPTE/DVB-ASI
ภาพรวม
LNK-M3G-SMB1V-20 ซีรีส์เป็นตัวแทนของการแก้ไขการส่งสัญญาณไฟเบอร์ออปติกขนาดเล็กที่มีความก้าวหน้าที่ออกแบบมาสําหรับสภาพแวดล้อมการออกอากาศและวิดีโอมืออาชีพที่จํากัดพื้นที่เครื่องขยายขนาดคอมแพคต์นี้ ส่งการส่งสัญญาณ 3G-SDI ที่แข็งแรง, HD-SDI และ SD-SDI สัญญาณวีดีโอดิจิตอลความละเอียดสูง พร้อมกับความสามารถในการสตรีม DVB-ASI ผ่านพื้นฐานไฟเบอร์แบบเดียวหรือแบบหลายแบบ
การสนับสนุนมาตรฐานอุตสาหกรรมที่ครบวงจรรวมถึง SMPTE 424M, 259M, 297M, 310M, และ 305M (SDTI),เครื่องขยายขนาดเล็กนี้ทําให้มีความสอดคล้องกับอุปกรณ์การออกอากาศและกระบวนการผลิตที่มีอยู่ระบบนี้มีเทคโนโลยีการส่งไฟเบอร์ออปติกดิจิตอลที่ซับซ้อนทําให้การใช้งานได้จริง ๆ ด้วยวิธีการตั้งค่าที่เรียบง่าย.
ออกแบบให้มีประสิทธิภาพในการใช้พลังงานในใจ เครื่องขยายไฟใช้งานจากไฟฟ้า 5 วอลต์เดียว ด้วยการบริโภคพลังงานที่ต่ําที่สุดทําให้มันเหมาะสมสําหรับการจัดตั้งการผลิตที่พกพาและอุปกรณ์ที่ระวังพลังงานหน่วยการออกแบบที่คอมแพคต์ทําให้สามารถใช้งานได้อย่างยืดหยุ่นในรถบรรทุกการออกอากาศ ระบบฟลอยแพ็ค และเรคอุปกรณ์ที่มีพื้นที่จํากัด
เครื่องขยายขนาดเล็กนี้ เหมาะสําหรับการรวบรวมข่าวสารทางอิเล็กทรอนิกส์ การผลิตเหตุการณ์สด และการใช้งานในการถ่ายทอดโทรทัศน์บนมือถือและการใช้งานที่ง่ายเป็นสิ่งสําคัญการสร้างที่แข็งแกร่งรับประกันผลงานที่มั่นคงในสภาพสนามที่ต้องการในขณะที่รักษาคุณภาพสัญญาณระดับการออกอากาศในทุกรูปแบบวีดีโอที่รองรับ
ลักษณะ
อัตราการแสดงผลทางเทคนิค
| การเข้า SDI | |
| มาตรฐานวีดีโอ | SMPTE424M SMPTE292M SMPTE259M SMPTE297M SMPTE310M SMPTE305M (SDTI) |
| มาตรฐานสัญญาณ | SD-SDI ((270Mbps), HD-SDI ((1.485Gbps), 3G-SDI ((2.97Gbps) |
| การแก้ไข | 10 บิต |
| ระดับสัญญาณ | < 80mVp-p |
| อุปสรรค | 75Ω |
| เครื่องเชื่อม | SMB |
| Sผลิต DI | |
| ระดับสัญญาณ | 800mVp-p±10% |
| เวลาขึ้น/ตก | < 0.8 ns |
| HD-SDI Jitter | < 0.2UI ((134ps) @ 100kHz, < 1.0UI ((673ps) @ 10Hz |
| SDI Jitter | < 0.2UI ((740ps) @ 10Hz, 0.2UI ((740ps) @ 1kHz |
| อุปสรรค | 75Ω |
| เครื่องเชื่อม | SMB |
| อินเตอร์เฟซทางออนไลน์ | |
| SFP | ซิมเพล็กซ์ LC 3,125Gbps ระยะทางการส่ง ≤ 120km |
| ความยาวคลื่น SM มาตรฐาน | 1310nm, 1550nm |
| ความยาวคลื่น CWDM | 1270~1610nm, 20nm grid ตาม ITU-T |
| ระยะอุณหภูมิ | 0 ~ 70 ̊C |
| เครื่องไฟฟ้า | |
| พลัง | 5VDC, 1A |
| การใช้ | < 5W |
| ตัวชี้วัด LED | |
| FLT | สถานะของสายไฟเบอร์ (ตัวส่ง) |
| FLR | สถานะของสายไฟเบอร์ (ตัวรับ) |
| PWR | สถานะของพลังงาน |
| เครื่องจักรกล | |
| ขนาด (LxWxH) | 58 x 21 x 20 มิลลิเมตร |
| น้ําหนัก | 100 กรัม/คู่ |
| กล่อง | กล่องอลูมิเนียม |
| ตัวเลือกการติดตั้ง | เครื่องทํางาน |
| สังคม | |
| อุณหภูมิการทํางาน | -20°C+70°C |
| อุณหภูมิในการเก็บ | -40°C+80°C |
| ความชื้นในการทํางาน | 0~95% |
| MTBF | ≥100000 ชั่วโมง |
ข้อมูลการสั่งซื้อ
| รุ่น | คําอธิบาย |
| LNK-M3G-SMB1V-20 | SMB 3G/HD/SD-SDI Optical Micro-Extender, 1310/1550nm, Simplex LC, Single Mode, 20KM รวมทั้งตัวส่งและตัวรับ |
