รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: E-link
ได้รับการรับรอง: ISO9001, CE, ROHS, FCC
หมายเลขรุ่น: ซีรี่ส์ LNK-3GSDI-4BV
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 คู่
ราคา: $25-369
รายละเอียดการบรรจุ: SDI Fiber Extender บรรจุภัณฑ์กล่องมาตรฐาน
เวลาการส่งมอบ: 3-5 วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, Moneygram, Paypal
สามารถในการผลิต: 10,000คู่/เดือน
ระยะการส่งผ่าน: |
550m-20Km |
แรงดันไฟฟ้าอินพุต/เอาต์พุต: |
ทั่วไป: 1VPP, ขั้นต่ำ 0.5VPP, สูงสุด 1.5VPP |
การใช้พลังงาน: |
<15w |
อะแดปเตอร์พลังงาน: |
ไฟฟ้ากระแสสลับ 110~220V |
อุณหภูมิการจัดเก็บ: |
-40 ℃～+80 ℃ |
ขนาด (LXWXH): |
19inch 1U (483 x 220 x 44.45 มม.) |
ระยะการส่งผ่าน: |
550m-20Km |
แรงดันไฟฟ้าอินพุต/เอาต์พุต: |
ทั่วไป: 1VPP, ขั้นต่ำ 0.5VPP, สูงสุด 1.5VPP |
การใช้พลังงาน: |
<15w |
อะแดปเตอร์พลังงาน: |
ไฟฟ้ากระแสสลับ 110~220V |
อุณหภูมิการจัดเก็บ: |
-40 ℃～+80 ℃ |
ขนาด (LXWXH): |
19inch 1U (483 x 220 x 44.45 มม.) |

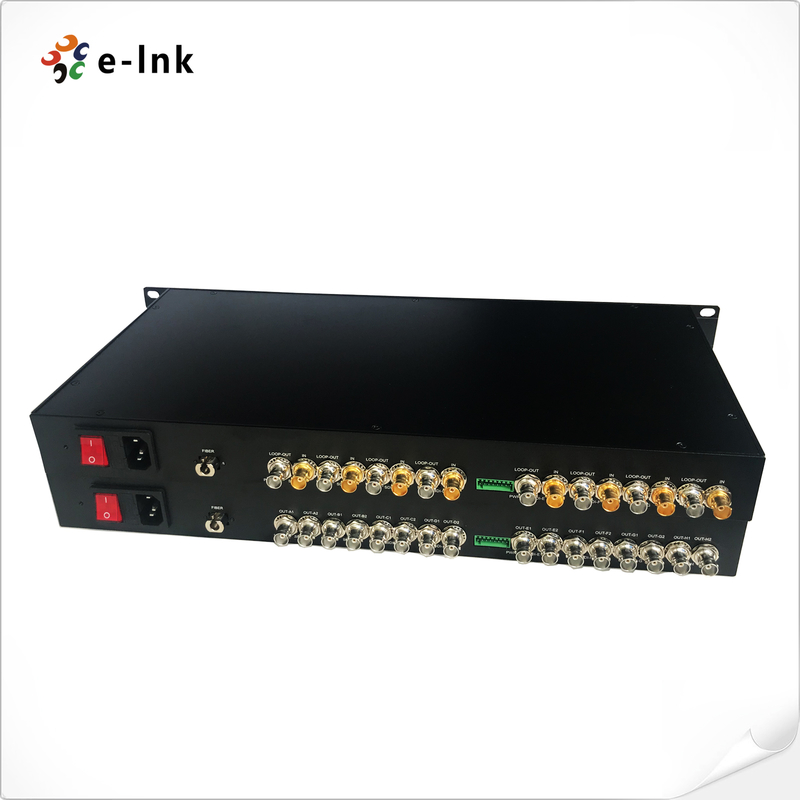

เครื่องแปลงไฟเบอร์ 3G-SDI 4 ช่อง 2 ด้าน ระยะทาง 120 กม
ภาพรวม
ซีรี่ย์ LNK-3GSDI-4BV เป็นตัวแทนของคําตอบในการส่งสัญญาณไฟเบอร์ออปติกที่มีประสิทธิภาพสูงที่ออกแบบให้กับสภาพแวดล้อมการถ่ายทอดและผลิตวีดีโอมืออาชีพระบบที่ทันสมัยนี้ทําให้การถ่ายทอดวิดีโอ 3G-SDI ที่เป็นอิสระได้ 4 ช่องทางพร้อมกัน, ลดต้นทุนโครงสร้างพื้นฐานอย่างมาก โดยยังคงคุณภาพสัญญาณระดับการออกอากาศ
เครื่องแปลงไฟเบอร์ที่นวัตกรรมของเรา ใช้เทคโนโลยีการส่งไฟเบอร์ออฟติก ที่ทันสมัย เพื่อส่งมอบวีดีโอความละเอียดสูง 1080P ที่ไม่ถูกกดด้วยความชัดเจนและความมั่นคงที่พิเศษแต่ละช่องมี 3G / HD-SDI อินเดpendent outputs loop-through สําหรับการติดตามท้องถิ่น, ให้การตรวจสอบสัญญาณในเวลาจริงโดยไม่เสี่ยงเส้นทางการส่งหลัก ระบบตรงกับมาตรฐาน 3G-SDI อย่างเต็มที่ (SMPTE 424M, 292M, 259M),การรับรองการบูรณาการอย่างต่อเนื่องกับอุปกรณ์และพื้นฐานการออกอากาศที่มีอยู่.
นอกเหนือจากการถ่ายทอดวิดีโอแล้ว การแก้ไขที่ครบวงจรนี้ยังรวมช่องข้อมูล RS-485 กลับที่ตั้งไว้ เพื่อให้มีการสื่อสารการควบคุมสองทิศทางสําหรับกล้อง PTZ ระบบหุ่นยนต์และอุปกรณ์ที่ใช้ระยะไกลอื่น ๆสถาปัตยกรรมที่บูรณาการรองรับการส่งเสียงที่ชัดเจนอย่างกระจ่างใส ด้วยผลงานที่มีคุณภาพเหมือนซีดี ทําให้มันเหมาะสมสําหรับการใช้งานที่ต้องการซึ่งการร่วมกันเสียง-วีดีโอเป็นสิ่งสําคัญ
ระบบนี้ถูกออกแบบมาโดยเฉพาะ เพื่อการกระจายวีดีโอที่สําคัญในภารกิจการประกันการทํางานที่น่าเชื่อถือในสภาพแวดล้อมที่มีเสียงเสียงไฟฟ้าการสร้างที่แข็งแกร่งและกลไกแก้ไขความผิดพลาดที่ทันสมัย รับประกันผลงานที่ไม่หยุดยั้งสําหรับสตูดิโอการออกอากาศ การผลิตเหตุการณ์สด สนามกีฬาและแอพลิเคชั่นการติดตามความปลอดภัยที่ต้องการการถ่ายทอดวิดีโอ HD หลายช่องทางที่มีความสามารถในการควบคุมที่แม่นยํา.
ลักษณะ
การประมวลผลสัญญาณที่ฉลาด
ลักษณะเทคโนโลยีปรับระดับสายไฟฟ้าอัตโนมัติและเครื่องวงจรระบายเวลาใหม่แม่นยําที่ปรับตัวอย่างไดนามิก ให้กับอัตราการส่งข้อมูล270Mbps ถึง 3Gbpsการประกันความเหมาะสมความสมบูรณ์แบบของสัญญาณผ่านสภาพแคบเบิ้ลที่แตกต่างกัน
การส่งออฟติกที่พัฒนา
จํากัดเทคโนโลยี WDM/CWDM/DWDM multiplexingหมดแล้วโครงสร้างพื้นฐานไฟเบอร์เดียว, ทําให้การถ่ายภาพความหนาแน่นสูงขณะที่การยกระดับประสิทธิภาพการใช้ไฟเบอร์สําหรับการขยายเครือข่ายที่คุ้มค่า
ผลงานในระดับการออกอากาศ
ส่งเครื่องถ่ายวีดีโอดิจิตอลที่ไม่กดการประชุมมาตรฐานคุณภาพระดับการออกอากาศด้วยระยะความยืดหยุ่นทางแสงขยายการกําจัดความจําเป็นในการปรับมือระหว่างการใช้งาน
ความสามารถในการกระจายความสามารถ
การสนับสนุนระยะทางส่งทางไกลจากขั้นต่ํา 10kmถึงสูงสุด 120 กม., ให้ตัวเลือกการใช้งานที่ยืดหยุ่น สําหรับการใช้งานวีดีโอในท้องถิ่นและไกล
การออกแบบอุตสาหกรรมที่แข็งแกร่ง
ออกแบบมาเพื่อการทํางานในอุณหภูมิ ultra-wideจาก-40°C ถึง +85°Cโดยมีการเชื่อมต่อไฟฟ้าในตัวกั้นเหมาะสําหรับการใช้งานที่รุนแรงสภาพแวดล้อมอุตสาหกรรมและอุปกรณ์ภายนอก
การบูรณาการระบบอย่างต่อเนื่อง
ยังคงความเหมาะสมในพื้นบ้านด้วยระบบกล้อง 3G-SDIขณะที่กําลังสนับสนุนการควบคุมเรียงลําดับ RS-485 กลับสําหรับการทํางาน PTZ และการจัดการอุปกรณ์ผ่านสายไฟเบอร์เดียวกัน
การใช้งานที่สะดวกต่อการดูแล
ทําให้การเปลี่ยนโมดูลที่เปลี่ยนได้ร้อนและการเชื่อมต่อแบบปุ่มร้อน, ทําให้การบํารุงรักษาและการขยายระบบได้โดยไม่ต้องหยุดบริการหรือหยุดทํางาน
สถานการณ์การใช้งาน
การถ่ายทอดสด
ทําให้การรวมสัญญาณหลายกล้องสําหรับรถบรรทุกถ่ายทอดสดภายนอกและหน่วยการผลิตเคลื่อนย้าย, การสนับสนุนข้อมูลจากกล้อง 3G-SDIด้วยการควบคุมกล้องกลับผ่านโปรโตคอล RS-485 PTZหมดแล้วโครงสร้างพื้นฐานไฟเบอร์เดียว.
โครงสร้างพื้นฐานสถานกีฬา
การกระจายสัญญาณกล้องสนามจากมุมหลายมุมห้องควบคุมการผลิตการรักษาคุณภาพวีดีโอระดับการออกอากาศผ่านการใช้ไฟเบอร์ขยายสูงสุด120 กิโลเมตรขณะที่การประกันการจับสynchronization ที่แม่นยําตามกรอบ.
ระบบสถานที่จัดงาน
การสนับสนุนการจําหน่ายวีดีโอขนาดใหญ่ในศูนย์ประชุมและสถานที่แสดงการส่งเนื้อหา HD จากหลายแหล่งถึงเครื่องประมวลผลจอและผนังวีดีโอด้วยการอนุรักษ์สัญญาณที่ไม่กด.
เครือข่ายอํานวยความสะดวกในการออกอากาศ
สถาบันการเชื่อมโยงวีดีโอระหว่างอาคารระหว่างสตูดิโอผลิตและห้องควบคุมหลักโดยให้ความสมบูรณ์แบบของสัญญาณผ่านเทคโนโลยีกําหนดเวลาใหม่อัตโนมัติและการปรับค่าการใช้งาน.
เครือข่ายความปลอดภัยและการเฝ้าระวัง
รวมระบบ CCTV ความละเอียดสูงด้วยการควบคุมกล้อง PTZ, ทําให้การติดตามหลายกล้องผ่านอุปกรณ์ที่กระจายขณะที่ทํางานในสภาวะอุณหภูมิสูงสุด(-40 °C ถึง + 85 °C)
สถานที่เรียนรู้ทางไกล
โครงการสะดวกการจําหน่ายวีดีโอหลายแหล่งในสถานศึกษาการส่งการถ่ายทอดข้อมูลการบรรยายและเนื้อหาการนําเสนอถึงห้องเรียนไกลด้วยความสามารถในการควบคุมสองทิศทาง.
อัตราการแสดงผลทางเทคนิค
| อินเตอร์เฟซไฟเบอร์ออปติก | |
| อินเตอร์เฟซไฟเบอร์ | ซิมเพล็กซ์ LC |
| ระยะทางส่ง | 550m-20Km |
| ความยาวคลื่น | 1310nm/1550nm |
| วิดีโอ | |
| อินเตอร์เฟซวีดีโอ | BNC |
| อุปสรรคทางเข้า/ทางออกของวิดีโอ | 75Ω |
| ความดัน input/output ของวิดีโอ | แบบ:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| อัตราบิตวิดีโอ | สูงสุด 3.2Gb/s |
| กําไรที่แตกต่างกัน (APL 10%~90%) | < 1% |
| การสนับสนุนรูปแบบ SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p5994 | |
| 1080i 23/24/30/50/5994 | |
| 1080P 23.98/24/30/50/60 | |
| มาตรฐาน Video SDI | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s การแผนภาพ ((3G-SDI) | |
| SMPTE424M 3Gb / s อินเตอร์เฟซซีเรียล ((3G-SDI) | |
| ข้อมูล | |
| อินเตอร์เฟซทางกายภาพ | สายปลายสกรูสแตนดาร์ทอุตสาหกรรม |
| ประเภทข้อมูล | รีเวอร์ RS485 |
| การสนับสนุนความถี่/อัตรา | สูงสุด 57600bps สําหรับ RS485 |
| BER | <10 ราคา9 |
| เครื่องไฟฟ้า | |
| เครื่องปรับพลังงาน | AC 110 ~ 220V |
| การบริโภคพลังงาน | < 15W |
| ตัวชี้วัด LED | |
| SDI A/B/C/D/E/F/G/H | วิดีโอ SDI |
| PWR | พลังงาน |
| เครื่องจักรกล | |
| ขนาด (LxWxH) | 19 นิ้ว 1U (483 x 220 x 44.45 มม) |
| น้ําหนัก | 7 กิโลกรัม/คู่ |
| กล่อง | กล่องอลูมิเนียม |
| ตัวเลือกการติดตั้ง | การติดตั้ง rack |
| สังคม | |
| อุณหภูมิการทํางาน | -20°C+70°C |
| อุณหภูมิในการเก็บ | -40°C+80°C |
| ความชื้นในการทํางาน | 0~95% |
| MTBF | ≥100000 ชั่วโมง |
ข้อมูลการสั่งซื้อ
| รุ่น | คําอธิบาย |
| LNK-3GSDI-4BV | 4-Ch วิดีโอ 3G-SDI สองทิศที่มีลุป-เอาท์, 20km, SM, FC, รวม 1 เครื่องส่งและ 1 เครื่องรับ, ใช้เป็นคู่ |
| LNK-3GSDI-4BV1R | วิดีโอ SDI สองทิศ 4-Ch ด้วยลุป-เอาท์ + 1-Ch RS485 Reverse Data, 20km, SM, FC รวมถึง 1 เครื่องส่งและ 1 เครื่องรับ |
