รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: E-link
ได้รับการรับรอง: RoHS,CE
หมายเลขรุ่น: LNK-BD9-155T3R5
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1pcs
ราคา: $5-2579
รายละเอียดการบรรจุ: เครื่องรับส่งสัญญาณไฟเบอร์ SFP
เวลาการส่งมอบ: 3-5 วันทำการ
เงื่อนไขการชำระเงิน: L/C, T/T, Western Union, Moneygram, Paypal
สามารถในการผลิต: 100000pcs/เดือน
แรงดันไฟฟ้า: |
+3.6V สูงสุด |
อัตราข้อมูล: |
155Mb/วินาที |
แรงดันไฟฟ้า: |
+5VDC |
ความไวของเครื่องรับ: |
-34DBM |
แรงดันไฟฟ้า: |
+3.6V สูงสุด |
อัตราข้อมูล: |
155Mb/วินาที |
แรงดันไฟฟ้า: |
+5VDC |
ความไวของเครื่องรับ: |
-34DBM |
ภาพรวมสินค้า

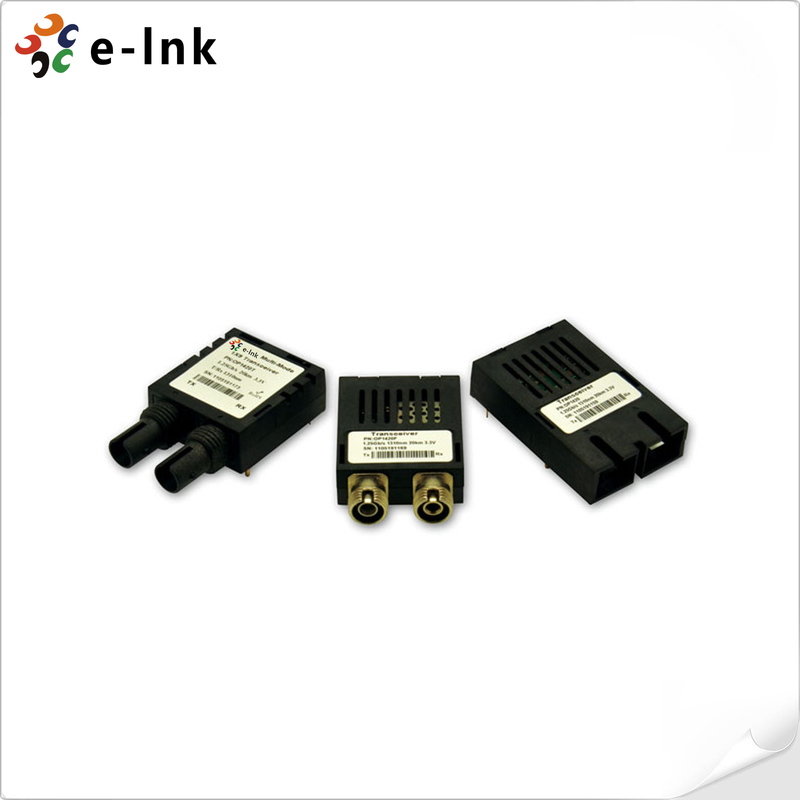

เครื่องรับสัญญาณออปติก 1x9 สายไฟเบอร์เดี่ยวสองทิศ (BIDI) 155M นี้คือโมดูลไฟเบอร์ออปติกที่มีประสิทธิภาพสูงและคอมพัคต์ที่ออกแบบมาเพื่อการสื่อสารข้อมูลที่น่าเชื่อถือ155Mbps (155M)มากกว่าระยะยาวระยะทางส่งส่งสูงสุด 20 กิโลเมตรการใช้สายใยแบบเดียว (SMF).
ข้อดีสําคัญของเครื่องรับสัญญาณเส้นใยเดียวคือมุมสองทางการใช้งานที่ทําให้การส่งและรับสัญญาณทางออปติกได้พร้อมกัน ผ่านสายใยไฟเบอร์เดียวทําให้มันมีประหยัดโซลูชั่นไฟเบอร์ออปติก.
โมดูลถูกออกแบบด้วยสองส่วนหลัก เพื่อให้การทํางานที่ดีที่สุด:
เครื่องส่งสัญญาณใช้วัสดุที่มีคุณภาพสูงFP เลเซอร์สําหรับการปล่อยสัญญาณที่มั่นคงและแม่นยํา
ผู้รับรวมความรู้สึกโฟตไดโอเดส PINพร้อมกับเครื่องเสริมเสียงแบบ Trans-Impedance (TIA)การตรวจจับและแปลงสัญญาณความรู้สึกสูง
นี่โมดูลออปติก 1x9เป็นทางเลือกที่ดีสําหรับการใช้งาน FTTH,เครือข่ายโทรคมนาคม, และอื่น ๆ155M การสื่อสารทางออนไลน์ระบบที่ต้องการการเชื่อมต่อระยะไกลที่น่าเชื่อถือ
ลักษณะสินค้า
รูปแบบคอมแพคต 1x9 กับ FC Connector:เครื่องรับสัญญาณนี้มีมาตรฐานของอุตสาหกรรมแพ็คเกจ 1x9มีเครื่องยนต์ที่แข็งแรงเครื่องเชื่อมไฟเบอร์ออปติก FCการออกแบบนี้ทําให้การเชื่อมต่อทางกายภาพที่ปลอดภัยและการทํางานที่น่าเชื่อถือได้ในสภาพแวดล้อมเครือข่ายที่หลากหลายโมดูล plug-and-play.
การทํางานแบบสองทิศทางออกแบบให้มีประสิทธิภาพการส่งสัญญาณเส้นใยเดียว, มันมีสองรูปแบบความยาวคลื่น:1310nm FP เลเซอร์ Tx / 1550nm PIN Rxและ1550nm FP เลเซอร์ Tx / 1310nm PIN Rxความยืดหยุ่นนี้ทําให้สามารถการจําหน่ายแบบ multiplexing โดยการแบ่งความยาวคลื่น (WDM)ในการวางแผนเครือข่ายของคุณ ทําให้การสื่อสารสองทางผ่านสายไฟเบอร์เดียว
ระยะทาง 20 กิโลเมตร ผ่านสายไฟเบอร์แบบเดียวการรับประกันระยะทางส่ง 20 กม.ในสายไฟฟ้า SMF (Single-Mode Fiber), หน่วยนี้ให้การถ่ายทอดข้อมูลที่มั่นคงและขาดทุนน้อยที่สุด เหมาะสําหรับการเชื่อมต่อจุดเครือข่ายไกลและขยายการครอบคลุมของเครือข่ายของคุณอย่างน่าเชื่อถือ
พลังงานไฟฟ้าแบบง่าย +3.3V แบบเดียวออกแบบเพื่อการบูรณาการและประสิทธิภาพพลังงานที่ง่ายพลังงานพลังงาน +3.3V. นี้ทําให้การออกแบบพลังงานของระบบของคุณง่ายและลดต้นทุนการดําเนินงานโดยรวมการบริโภคพลังงานต่ําการแก้ไข
อินเตอร์เฟซไฟฟ้าที่เข้ากันได้กับ LVPECL:มันมีอินเตอร์เฟซที่เข้ากันได้กับ LVPECLสําหรับการใส่ข้อมูลและการออก, รับประกันความสมบูรณ์แบบของสัญญาณความเร็วสูง, jitter ต่ํา, และความสอดคล้องได้อย่างต่อเนื่องกับอุปกรณ์เครือข่ายมาตรฐานที่หลากหลาย
ความน่าเชื่อถือที่เพิ่มขึ้นด้วยการป้องกัน EMI และ ESD ที่ต่ํา:สร้างขึ้นด้วยเครื่องมือที่ดีกว่าการรบกวนไฟฟ้าแม่เหล็ก (EMI)การปราบปรามการป้องกัน ESD ที่ดีเยี่ยมวงจร การสร้างที่แข็งแกร่งนี้เพิ่มความทนทานและความน่าเชื่อถือของโมดูลในสภาพแวดล้อมที่มีเสียงเสียงไฟฟ้าอย่างมาก โดยลดเวลาหยุดทํางานให้น้อยที่สุด
สอดคล้องกับมาตรฐานความปลอดภัยเลเซอร์ IEC-60825เครื่องรับสัญญาณออปติกส์นี้มีความสอดคล้องอย่างเต็มที่กับมาตรฐานความปลอดภัยเลเซอร์ IEC-60825, รับประกันว่ามันตอบสนองความต้องการความปลอดภัยของตาที่เข้มงวดและให้บริการกับการทํางานที่ปลอดภัยสําหรับทั้งผู้ติดตั้งและผู้ใช้ปลาย
การออกแบบที่เป็นมิตรต่อสิ่งแวดล้อมที่ได้รับการรับรอง RoHS:ในฐานะผู้ผลิตที่มุ่งมั่นในความรับผิดชอบต่อสิ่งแวดล้อมเป็นที่สอดคล้องกับ RoHSการกําหนดการใช้สารอันตราย ทําให้มันเป็นทางเลือกที่เขียวและยั่งยืนสําหรับธุรกิจของคุณ
เครือข่ายการเข้าถึงไฟเบอร์ไฟเบอร์ (FTTH)ที่สมบูรณ์แบบสําหรับการให้บริการขั้นสุดท้ายของการเชื่อมต่อในสถาปัตยกรรม FTTHการเชื่อมต่อผู้สมัครสมาชิกกับสํานักงานกลางหรือปลายสายแสง (OLT) ผ่านไฟเบอร์เดียว ทําให้ความจุของโรงงานไฟเบอร์ที่มีอยู่เพิ่มเป็นสองเท่า
เครือข่ายการเชื่อมต่อและโทรคมนาคม:เหมาะสําหรับเครือข่ายการเข้าถึงรถไฟฟ้าใต้ดินและโครงสร้างโทรคมนาคม, การสนับสนุน155Mbps (STM-1/OC-3)การเชื่อมโยงข้อมูลสําหรับ Backhaul ของเว็บไซต์เซลล์ การเชื่อมโยงจุดต่อจุด และการรวมขอบเครือข่ายระยะทางส่ง 20 กม..
ระบบส่ง SDH/SONET:ส่วนประกอบที่น่าเชื่อถือสําหรับระดับความสอดคล้องทางดิจิตอล (SDH)และเครือข่ายออปติกส์ร่วม (SONET)ระบบ, รับประกันการทํางานที่มั่นคงและสอดคล้องกับวงแหวนเครือข่ายที่เก่าแก่และที่ทันสมัย
การเชื่อมโยงข้อมูลของบริษัทและคัมพัสเป็นทางเลือกที่ดีสําหรับการเชื่อมต่ออาคารภายในเครือข่ายธุรกิจหรือสถานที่เรียน, รองรับการให้บริการข้อมูล, เสียงและวีดีโอ ด้วยความน่าเชื่อถือสูงและการใช้พลังงานที่ต่ํา
ระบบควบคุมและติดตามอุตสาหกรรม:การออกแบบที่แข็งแกร่งEMI ต่ําและการป้องกัน ESD ที่ดีเยี่ยมทําให้มันเหมาะกับสภาพแวดล้อมที่รุนแรง เช่นอัตโนมัติอุตสาหกรรม,การติดตามทางไกลและระบบ SCADA, ที่ความสมบูรณ์ของสัญญาณเป็นสิ่งสําคัญ
โครงการปรับปรุงความกว้างแบนด์วิท:ตัวช่วยหลักสําหรับการแยกความยาวคลื่น (WDM)ผ่านไฟเบอร์เดียว เครื่องรับสัญญาณนี้เป็นกุญแจการปรับปรุงเครือข่ายและโครงการปรับปรุงความกว้างแบนด์วิท, ทําให้ผู้ให้บริการสามารถนําการลงทุนในพื้นฐานของพวกเขาไปสู่ขั้นสูงสุดโดยไม่ต้องวางสายไฟฟ้าใหม่
อัตราการแสดงผลทางเทคนิค
อัตราการเรตติ้งสูงสุด
|
ปริมาตร |
สัญลักษณ์ |
ขั้นต่ํา |
ขนาดสูงสุด |
หน่วย |
|
อุณหภูมิในการเก็บ |
Tst |
- 40 |
+ 85 |
°C |
|
อุณหภูมิการทํางาน |
ด้านบน |
0 |
+70 |
°C |
|
โลเตชั่นไฟฟ้า |
Vcc |
0 |
+36 |
V |
|
ความดันการเข้า |
ไวน์ |
GND |
Vcc |
|
|
นําไปฉันหนอน อุณหภูมิและเวลา |
240/10 |
°C/s |
||
สิ่งแวดล้อมการปฏิบัติงาน
|
ปริมาตร |
สัญลักษณ์ |
ขั้นต่ํา |
ขนาดสูงสุด |
หน่วย |
|
โลเตชั่นไฟฟ้า |
Vcc |
3.15 |
3.45 |
V |
|
สภาพแวดล้อม อุณหภูมิการทํางาน |
ด้านบน |
- 40 |
+85 |
°C |
|
ความชื้นสัมพัทธ์ในการทํางาน |
- |
5 |
95 |
% |
ส่วนส่งสัญญาณ
|
ปริมาตร |
สัญลักษณ์ |
นาที |
แบบว่า |
แม็กซ์ |
หน่วย |
|
|
อัตราข้อมูล |
- |
- |
155 |
- |
Mb/s |
|
|
ความยาวคลื่นกลาง |
Tx 1310 |
ฉันo |
1260 |
1310 |
1360 |
nm |
|
Tx 1550 |
1500 |
1550 |
1600 |
|||
|
Output ความกว้างของสายสี |
Dฉัน |
- |
- |
4 |
nm |
|
|
อัตราเฉลี่ยของแสง พลังการออก |
Tx 1310 |
โพ |
-15 |
- |
-3 |
dBm |
|
Tx 1550 |
- 15 |
|
-3 |
|||
|
อัตราการสูญหาย |
Tx 1310 |
เออ |
12 |
- |
18 |
dB |
|
Tx 1550 |
||||||
|
เวลาขึ้น/ตก ((20% ~ 80%) |
Tr/Tf |
|
|
0.26 |
ns |
|
|
เคลื่อนไหว |
Tj |
|
|
0.43 |
UI |
|
|
สัญลักษณ์ตา |
IEEE 802.3u และ ANSI สายใย |
|||||
|
ความชันของความแตกต่างทางเข้า |
Zdiff |
|
100 |
|
โอม |
|
ส่วนรับ
|
ปริมาตร |
สัญลักษณ์ |
นาที |
แบบว่า |
แม็กซ์ |
หน่วย |
|
|
อัตราข้อมูล |
|
|
155 |
|
Mb/s |
|
|
ความยาวคลื่น |
1550 Rx |
ฉัน |
1500 |
1550 |
1600 |
nm |
|
1310 Rx |
1260 |
1310 |
1360 |
|||
|
พลังงานเข้าสูงสุด |
Pสูงสุด |
-3 |
- |
- |
dBm |
|
|
ความรู้สึกของตัวรับ |
Pนาที |
- |
|
- 34 |
dBm |
|
|
ความชันของความแตกต่างในการออก |
Zdiff |
|
100 |
|
โอม |
|
|
LOSS ขั้นต่ํา |
LOSSD |
- |
- |
-34 |
dBm |
|
|
LOSSA |
-45 |
|
|
|
||
คําอธิบาย Pin
|
ปิ้น |
ชื่อ |
ความละเอียด |
หมายเหตุ |
|
1 |
VeeR |
สถานที่รับ |
|
|
2 |
RD+ |
ฉันได้รับข้อมูลออกใส่ (LVPECL) |
|
|
3 |
RD- |
รายงานได้รับ ข้อมูลออกใส่ (LVPECL) |
|
|
4 |
SD |
สัญญาณพบ (LVPECL) |
|
|
5 |
VccR |
พลังการรับ |
|
|
6 |
VccT |
พลังการส่งสัญญาณ |
|
|
7 |
TD- |
Inv. ส่งข้อมูลเข้าใส่ (LVPECL) |
|
|
8 |
TD+ |
ส่งข้อมูลเข้าใส่ (LVPECL) |
|
|
9 |
VeeT |
สายส่งที่ดิน |
|
การใช้งาน
ข้อมูลการสั่งซื้อ
|
ส่วน จํานวน |
Prตํารวจ คําอธิบาย |
|
LNK-BD9-155T3R5 |
155M Single Fiber BIDI 1x9 เครื่องรับสัญญาณทางออนไลน์310TX/1550RX, SC,20km 0°C~+70°C
|
|
LNK-BD9-155T5R3 |
155M Single Fiber BIDI 1x9 เครื่องรับสัญญาณทางออนไลน์550TX/1310RX, SC,20km 0°C~+70°C |
