รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: E-link
ได้รับการรับรอง: ISO9001, CE, FCC, RoHS
หมายเลขรุ่น: ซีรี่ส์ LNK-EF001R
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1pcs
ราคา: Negotiated
รายละเอียดการบรรจุ: แพ็คเกจส่งออกมาตรฐาน
เวลาการส่งมอบ: 5-12 วันทำงาน
เงื่อนไขการชำระเงิน: t/t, paypal
สามารถในการผลิต: 1000pcs/ปาก
อุณหภูมิการทำงาน:: |
-10 ° C ~ 50 ° C |
อุณหภูมิการจัดเก็บ: |
-40 ° C ~ 80 ° C |
ขนาด (WXDXH):: |
485x138x45mm |
น้ำหนักชิ้น: |
2.5 กิโลกรัม |
แหล่งจ่ายไฟ: |
AC90V ~ 240V； DC –48V； DC +24V |
การใช้พลังงาน: |
≤10w |
อุณหภูมิการทำงาน:: |
-10 ° C ~ 50 ° C |
อุณหภูมิการจัดเก็บ: |
-40 ° C ~ 80 ° C |
ขนาด (WXDXH):: |
485x138x45mm |
น้ำหนักชิ้น: |
2.5 กิโลกรัม |
แหล่งจ่ายไฟ: |
AC90V ~ 240V； DC –48V； DC +24V |
การใช้พลังงาน: |
≤10w |
ข้อดีของโมเด็มไฟเบอร์ E1 แบบ Unframed สำหรับติดตั้งบนแร็ค
· ใช้ IC ที่มีลิขสิทธิ์
· สามารถตรวจจับสาเหตุที่สัญญาณออปติคัลหายไปได้ว่าอุปกรณ์ปิดอยู่หรือไฟเบอร์ส่งสัญญาณขาด และระบุบน LED
· มี 2 อิมพีแดนซ์: 75 โอห์มแบบไม่สมดุล และ 120 โอห์มแบบสมดุล
· หลังจากผ่านการทดสอบอย่างเข้มงวดและการตรวจสอบระบบจริงแล้ว เป็นไปตามโปรโตคอล ITU-T V.35, G.703, G.704 อย่างสมบูรณ์
· มีโหมด Loop Back สามโหมด: E1 interface Loop Back (ANA),V.35 interface Loop Back(DIG),สั่ง V.35 interface Loop Back ระยะไกล(REM)
· มีฟังก์ชันทดสอบรหัสสุ่มเทียม เปิดสายได้ง่าย สามารถใช้เป็นเครื่องทดสอบ 2M BER
· AC 90~240V, DC-48V, DC+24V, ไฟ DC และไม่มีขั้ว

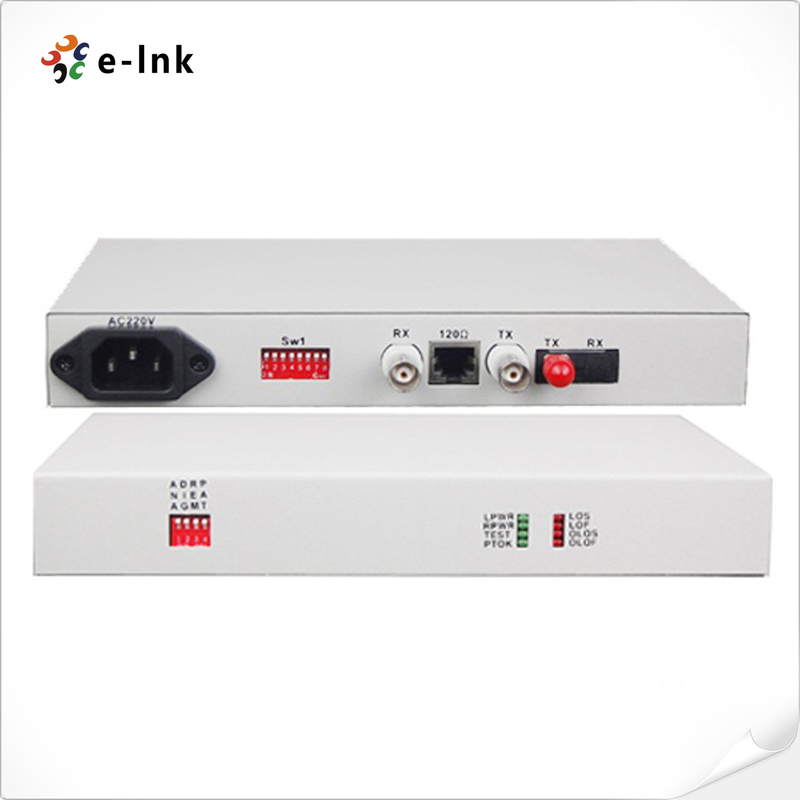

ภาพรวมโมเด็มไฟเบอร์ E1 แบบ Unframed สำหรับติดตั้งบนแร็ค
อุปกรณ์นี้มีอินเทอร์เฟซ E1 หนึ่งช่องและอินเทอร์เฟซออปติคัลหนึ่งช่อง เพื่อให้ได้มาซึ่งการแปลงอินเทอร์เฟซ การแปลงอัตรา และการแยกไทม์สล็อตจาก E1 เป็น Optical เมื่ออยู่ในโหมด unframed อัตราช่องข้อมูลคือ 2.048Mbps อุปกรณ์มีฟังก์ชันทดสอบลูปภายในเพื่ออำนวยความสะดวกในการเปิดตัวโครงการและการบำรุงรักษาประจำวัน
ดัชนีทางเทคนิคของโมเด็มไฟเบอร์ E1 แบบ Unframed สำหรับติดตั้งบนแร็ค
|
พารามิเตอร์ |
ข้อมูลจำเพาะ |
|
ไฟเบอร์ |
|
|
ไฟเบอร์แบบมัลติโหมด |
|
|
ชนิดไฟเบอร์ |
50/125um, 62.5/125um |
|
ระยะการส่งข้อมูลสูงสุด |
2Km @ ไฟเบอร์โหมดเดี่ยว 62.5 / 125um, การลดทอน (3dbm/km) ความยาวคลื่น: 820nm |
|
กำลังส่ง |
-12dBm (ต่ำสุด) ~-9dBm (สูงสุด) |
|
ความไวของตัวรับ |
-28dBm (ต่ำสุด) |
|
งบประมาณลิงก์ |
16dBm |
|
ไฟเบอร์โหมดเดี่ยว |
|
|
ชนิดไฟเบอร์ |
8/125um, 9/125um |
|
ระยะการส่งข้อมูลสูงสุด |
120Km |
|
ระยะการส่งข้อมูล |
0~120Km @ ไฟเบอร์โหมดเดี่ยว 9 / 125um, การลดทอน (0.35dbm/km) |
|
คลื่นlength |
1310nm/1550nm |
|
กำลังส่ง |
-9dBm (ต่ำสุด) ~-8dBm (สูงสุด) |
|
ความไวของตัวรับ |
-27dBm (ต่ำสุด) |
|
งบประมาณลิงก์ |
18dBm |
|
อินเทอร์เฟซ E1 |
|
|
มาตรฐานอินเทอร์เฟซ |
เป็นไปตามโปรโตคอล G.703 |
|
อัตราอินเทอร์เฟซ |
n*64Kbps±50ppm |
|
รหัสอินเทอร์เฟซ |
HDB3 |
|
E1 Impedance: |
75Ω (ไม่สมดุล), 120Ω (สมดุล) |
|
ความทนทานต่อ Jitter |
สอดคล้องกับโปรโตคอล G.742 และ G.823 |
|
การลดทอนที่อนุญาต |
0~6dBm |
|
พลังงาน |
|
|
แหล่งจ่ายไฟ |
AC90V ~ 240V；DC –48V；DC +24V |
|
การใช้พลังงาน |
≤10W |
|
ขนาด |
|
|
ขนาดผลิตภัณฑ์ (กว้างxลึกxสูง) |
485X138X45mm |
|
ขนาดบรรจุภัณฑ์ (กว้างxลึกxสูง) |
522X198X82mm |
|
น้ำหนักต่อชิ้น |
2.5KG |
|
สภาพแวดล้อมการทำงาน |
|
|
อุณหภูมิในการทำงาน |
-10°C ~ 50°C |
|
ความชื้นในการทำงาน |
5%~95 % (ไม่มีการควบแน่น) |
|
อุณหภูมิในการจัดเก็บ |
-40°C ~ 80°C |
|
ความชื้นในการจัดเก็บ |
5%~95 % (ไม่มีการควบแน่น) |
การประยุกต์ใช้โมเด็มไฟเบอร์ E1 แบบ Unframed สำหรับติดตั้งบนแร็ค
