รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: E-link
ได้รับการรับรอง: ISO9001, CE, FCC, RoHS
หมายเลขรุ่น: ซีรีย์ LNK-EF001F
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1pcs
ราคา: Negotiated
รายละเอียดการบรรจุ: แพ็คเกจส่งออกมาตรฐาน
เวลาการส่งมอบ: 5-12 วันทำงาน
เงื่อนไขการชำระเงิน: t/t, paypal
สามารถในการผลิต: 1000pcs/ปาก
อุณหภูมิการทำงาน:: |
-10 ° C ~ 50 ° C |
อุณหภูมิการจัดเก็บ: |
-40 ° C ~ 80 ° C |
ขนาด (WXDXH):: |
216x140x31mm (WXDXH) |
น้ำหนักชิ้น: |
1.25 กิโลกรัม |
แหล่งจ่ายไฟ: |
AC180V ~ 260V； DC –48V； DC +24V |
การใช้พลังงาน: |
≤5W |
อุณหภูมิการทำงาน:: |
-10 ° C ~ 50 ° C |
อุณหภูมิการจัดเก็บ: |
-40 ° C ~ 80 ° C |
ขนาด (WXDXH):: |
216x140x31mm (WXDXH) |
น้ำหนักชิ้น: |
1.25 กิโลกรัม |
แหล่งจ่ายไฟ: |
AC180V ~ 260V； DC –48V； DC +24V |
การใช้พลังงาน: |
≤5W |
ข้อดีของ Framed E1 to Fiber Converter
· ใช้ IC ที่มีลิขสิทธิ์ของตนเอง
· สามารถตรวจจับได้ว่าเหตุผลที่สัญญาณออปติคัลหายไปนั้นเกิดจากการปิดเครื่องของอุปกรณ์หรือไฟเบอร์ที่ส่งสัญญาณขาด
· มีอิมพีแดนซ์ 2 แบบ: 75 Ohm unbalance และ 120 Ohm balance;
· หลังจากผ่านการทดสอบอย่างเข้มงวดและการตรวจสอบระบบจริงแล้ว เป็นไปตามโปรโตคอล ITU-T V.35, G.703, G.704 อย่างสมบูรณ์
· ฮาร์ดแวร์รับรู้สล็อตเวลาใดก็ได้ 1 ใน 31 สล็อตเวลา (ใช้ได้เมื่อมีเฟรม), 1-32 สามารถเลือกสล็อตเปิดใดก็ได้
· มีโหมด Loop Back สามโหมด: E1 interface Loop Back (ANA),V.35 interface Loop Back(DIG),Command the remote V.35 interface Loop Back(REM)
· มีฟังก์ชันทดสอบรหัสสุ่มเทียม เปิดสายได้ง่าย สามารถใช้เป็นเครื่องทดสอบ 2M BER
· AC 220V, DC-48V, DC+24V, DC Power และ Polarity-Free
· FE1 fiber modem สามารถใช้กับ V.35 fiber modem ซึ่งสามารถประหยัดตัวแปลง G.703/V.35 ได้

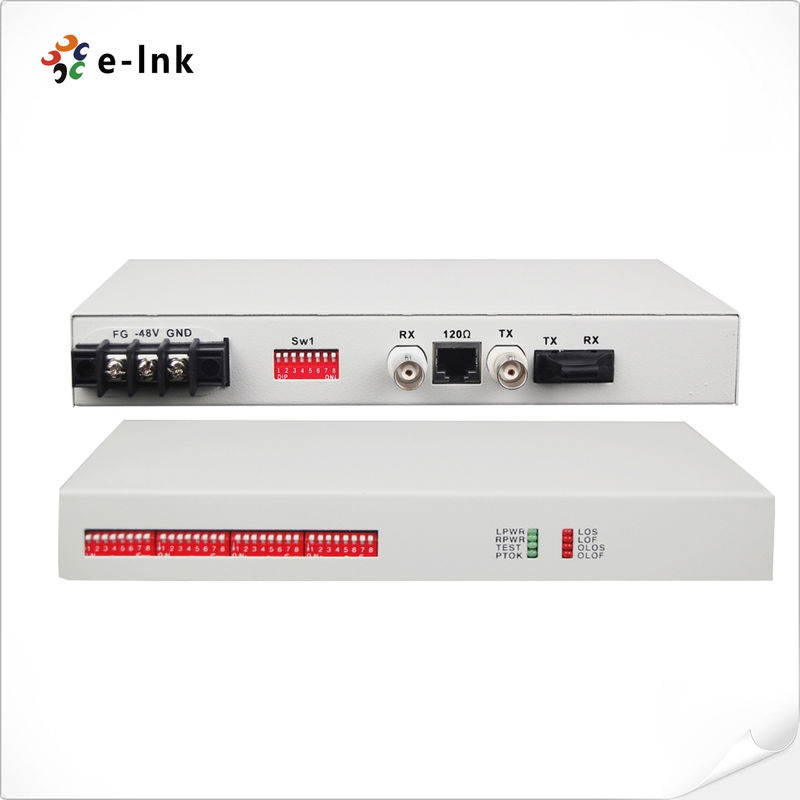

ภาพรวมของ Framed E1 to Fiber Converter
อุปกรณ์นี้มีอินเทอร์เฟซ Framed E1 หนึ่งตัวและอินเทอร์เฟซออปติคัลหนึ่งตัวเพื่อให้ได้การแปลงอินเทอร์เฟซ การแปลงอัตรา และการแยกสล็อตเวลาจาก E1 เป็น Optical เมื่ออยู่ในโหมด unframed อัตราช่องข้อมูลคือ 2.048Mbps อุปกรณ์มีฟังก์ชันทดสอบลูปภายในเพื่ออำนวยความสะดวกในการเปิดตัวโครงการและการบำรุงรักษาประจำวัน.
ดัชนีทางเทคนิคของ Framed E1 to Fiber Converter
|
พารามิเตอร์ |
ข้อมูลจำเพาะ |
|
ไฟเบอร์ |
|
|
ไฟเบอร์มัลติโหมด |
|
|
ประเภทไฟเบอร์ |
50/125um, 62.5/125um |
|
ระยะการส่งข้อมูลสูงสุด |
5Km @ 62.5 / 125um single mode fiber, attenuation (3dbm/km)Wave Length: 820nm |
|
ความยาวคลื่น |
820nm |
|
กำลังส่ง |
-12dBm (Min) ~-9dBm (Max) |
|
ความไวของตัวรับ |
-28dBm (Min) |
|
งบประมาณลิงก์ |
16dBm |
|
ไฟเบอร์โหมดเดี่ยว |
|
|
ประเภทไฟเบอร์ |
8/125um, 9/125um |
|
ระยะการส่งข้อมูลสูงสุด |
120Km |
|
ระยะการส่งข้อมูล |
0~120Km @ 9 / 125um single mode fiber, attenuation (0.35dbm/km) |
|
คลื่นlength |
1310nm/1550nm |
|
กำลังส่ง |
-9dBm (Min) ~-8dBm (Max) |
|
ความไวของตัวรับ |
-27dBm (Min) |
|
งบประมาณลิงก์ |
18dBm |
|
อินเทอร์เฟซ E1 |
|
|
มาตรฐานอินเทอร์เฟซ |
เป็นไปตามโปรโตคอล G.703 |
|
อัตราอินเทอร์เฟซ |
n*64Kbps±50ppm |
|
รหัสอินเทอร์เฟซ |
HDB3 |
|
E1 Impedance: |
75Ω (unbalance), 120Ω (balance) |
|
Jitter tolerance |
สอดคล้องกับโปรโตคอล G.742 และ G.823 |
|
การลดทอนที่อนุญาต |
0~6dBm |
|
พลังงาน |
|
|
แหล่งจ่ายไฟ |
AC180V ~ 260V；DC –48V；DC +24V |
|
การใช้พลังงาน |
≤5W |
|
ขนาด |
|
|
ขนาดผลิตภัณฑ์ |
216X140X31mm(WXDXH) |
|
บรรจุภัณฑ์แบบง่าย |
274X193X84mm(WXDXH) |
|
น้ำหนักต่อชิ้น |
1.25KG |
|
สภาพแวดล้อมในการทำงาน |
|
|
อุณหภูมิในการทำงาน |
-10°C ~ 50°C |
|
ความชื้นในการทำงาน |
5%~95 % (ไม่มีการควบแน่น) |
|
อุณหภูมิในการจัดเก็บ |
-40°C ~ 80°C |
|
ความชื้นในการจัดเก็บ |
5%~95 % (ไม่มีการควบแน่น) |
การประยุกต์ใช้ Framed E1 to Fiber Converter
