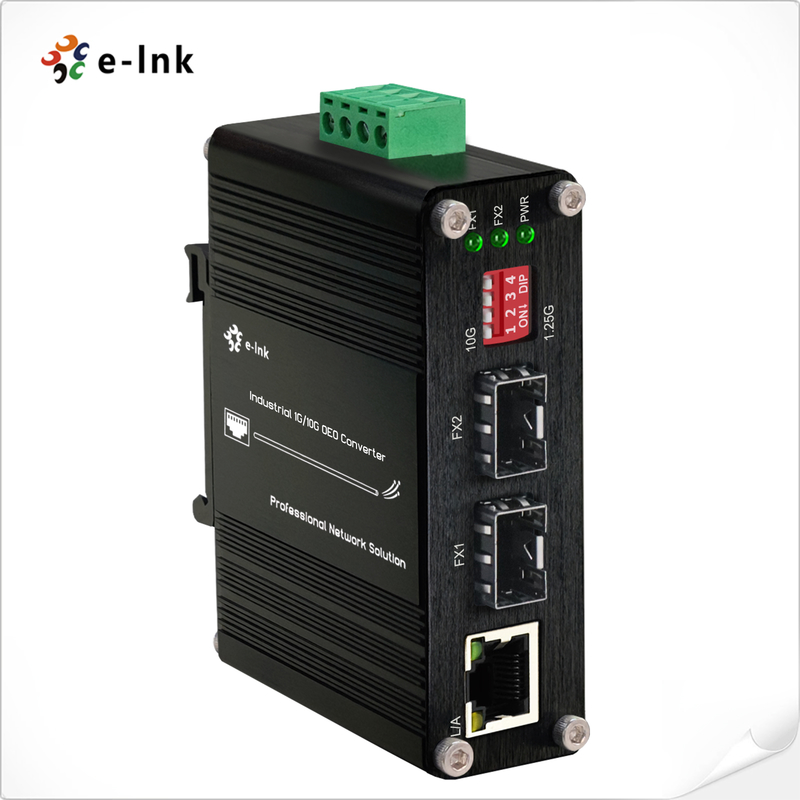

เครื่องแปลง OEO 10G SFP+ เป็น SFP+ อุตสาหกรรม (3R Repeater) พร้อม 1G Ethernet Media

ตัวแปลง OEO SFP+ เป็น SFP+ 1G/10G สำหรับอุตสาหกรรม (3R Repeater) พร้อม 1G ฟังก์ชันตัวแปลงสื่อ Ethernet

ภาพรวมผลิตภัณฑ์:

ซีรีส์ ETH-IMC2402-OEO เป็นตัวแปลง Optical-Electrical-Optical (OEO) SFP+ เป็น SFP+ 1G/10G ระดับอุตสาหกรรม ออกแบบมาสำหรับการขยายเครือข่ายความเร็วสูงและการแปลงสื่อในสภาพแวดล้อมที่ต้องการ อุปกรณ์อเนกประสงค์นี้ทำหน้าที่เป็นทั้งตัวทวนสัญญาณไฟเบอร์ 3R (Reamplify, Reshape, Retime) สำหรับการส่งข้อมูล 10Gbps ระยะไกล และตัวแปลงสื่อ Ethernet 1G เพื่อให้มั่นใจในความสมบูรณ์ของสัญญาณในส่วนเครือข่ายที่ขยายออกไป

รองรับโปรโตคอลหลายรายการ รวมถึง SDH/SONET STM-64/OC-192, 10G Fiber Channel และ 10G Ethernet ตัวแปลงนี้จึงเหมาะสำหรับแอปพลิเคชันแบ็คโบนเครือข่ายในโครงสร้างพื้นฐาน SAN, LAN และ MAN มีการแปลงความยาวคลื่นแสงที่ยืดหยุ่น (1310nm/1550nm/CWDM/DWDM) และฟังก์ชัน loop-back ทำให้เหมาะสำหรับห้องโทรคมนาคม ศูนย์ข้อมูล และห้องปฏิบัติการ R&D

ด้วยช่วงอุณหภูมิการทำงานที่กว้างตั้งแต่ -40°C ถึง 80°C และการออกแบบอุตสาหกรรมที่แข็งแกร่ง ตัวแปลงนี้จะขยายการเชื่อมต่อไฟเบอร์ออปติกได้อย่างน่าเชื่อถือถึง 120 กม. ในขณะที่ให้การแปลงระหว่างอินเทอร์เฟซไฟเบอร์และทองแดงอย่างราบรื่น ความสามารถในการสร้างสัญญาณใหม่ขั้นสูงช่วยให้มั่นใจได้ถึงประสิทธิภาพสูงสุดในสภาพแวดล้อมที่รุนแรง ทำให้เป็นโซลูชันที่จำเป็นสำหรับโครงสร้างพื้นฐานเครือข่ายความเร็วสูงสมัยใหม่

คุณสมบัติของผลิตภัณฑ์:

✅ การสร้างสัญญาณใหม่ 3R ขั้นสูง: มีเทคโนโลยี Reamplify, Reshape และ Retiming (3R) เพื่อให้มั่นใจในความสมบูรณ์ของสัญญาณและลดการสูญเสียข้อมูลให้น้อยที่สุดในระยะการส่งข้อมูลที่ขยายออกไป

✅ การขนส่งแบบโปร่งใสและมีความหน่วงต่ำ: ให้การแปลงโปรโตคอลแบบโปร่งใสพร้อมความล่าช้าต่ำมาก เหมาะสำหรับแอปพลิเคชันแบบเรียลไทม์และเครือข่ายข้อมูลความเร็วสูง

✅ การออกแบบ SFP+ แบบ Hot-Pluggable: รองรับโมดูล SFP+ แบบ Hot-swappable พร้อมไฟ LED แสดงสถานะที่ครอบคลุมเพื่อการติดตั้งที่ง่ายดายและการตรวจสอบแบบเรียลไทม์

✅ การรองรับความยาวคลื่นที่ยืดหยุ่น: เข้ากันได้กับความยาวคลื่น DWDM/CWDM ที่กำหนดโดย ITU-T และมี Digital Diagnostic Monitoring (DDM) เพื่อการจัดการไฟเบอร์ที่แม่นยำ

✅ การทดสอบเครือข่ายขั้นสูง: รองรับฟังก์ชัน Loop-back และการส่งเฟรม Jumbo เพื่อการวินิจฉัยเครือข่ายที่มีประสิทธิภาพและปริมาณงานข้อมูลที่เหมาะสมที่สุด

✅ ความยืดหยุ่นของไฟเบอร์แบบ Dual-Rate: สวิตช์ DIP ช่วยให้สลับระหว่างอัตราข้อมูลไฟเบอร์ 1.25G และ 10G ได้อย่างราบรื่น ทำให้มีตัวเลือกการปรับใช้ที่หลากหลาย

✅ การแปลงสื่อแบบ Multi-Function: ทำงานเป็นทั้งตัวแปลง OEO 10G และตัวแปลงสื่อ Ethernet 1G รองรับการแปลงทองแดงเป็นไฟเบอร์และไฟเบอร์เป็นไฟเบอร์

✅ การออกแบบอุตสาหกรรมที่ทนทาน: ตัวเรือนอะลูมิเนียมที่ได้รับการจัดอันดับ IP40 ช่วยให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้ในสภาพแวดล้อมที่รุนแรงพร้อมการป้องกัน EMI ที่เหนือกว่า

✅ ตัวเลือกการติดตั้งที่ยืดหยุ่น: รองรับการติดตั้งแบบ DIN-rail และแบบติดผนังเพื่อการปรับใช้ที่ง่ายดายในตู้สำหรับอุตสาหกรรมและสภาพแวดล้อมที่มีข้อจำกัดด้านพื้นที่

✅ การทำงานในอุณหภูมิที่ขยายออกไป: รักษาประสิทธิภาพที่เสถียรในช่วงอุณหภูมิ -40°C ถึง 80°C เหมาะสำหรับแอปพลิเคชันในสภาพแวดล้อมที่รุนแรง

สถานการณ์การใช้งาน

• เครือข่ายแบ็คโบนโทรคมนาคม: ให้การสร้างสัญญาณใหม่ 10G และการแปลงความยาวคลื่นสำหรับเครือข่าย SDH/SONET STM-64/OC-192 ในเครือข่ายพื้นที่นครหลวง (MAN) และเครือข่ายพื้นที่กว้าง (WAN) พร้อมฟังก์ชัน 3R เพื่อให้มั่นใจในความสมบูรณ์ของสัญญาณ

• การเชื่อมต่อระหว่างศูนย์ข้อมูล: เปิดใช้งานการเชื่อมต่อไฟเบอร์ระยะไกลระหว่างศูนย์ข้อมูลโดยใช้ความยาวคลื่น DWDM/CWDM รองรับเฟรมจัมโบ้และการส่งข้อมูลที่มีความหน่วงต่ำสำหรับเครือข่ายพื้นที่จัดเก็บข้อมูล (SAN) และฟาร์มเซิร์ฟเวอร์

• แบ็คโบนระบบอัตโนมัติทางอุตสาหกรรม: ขยายเครือข่าย Ethernet อุตสาหกรรม 10G ในโรงงานผลิตด้วยการป้องกัน IP40 และการทำงานในอุณหภูมิกว้าง (-40°C ถึง 80°C) เพื่อการเชื่อมต่อในสภาพแวดล้อมที่รุนแรง

• การตรวจสอบและทดสอบเครือข่ายไฟเบอร์: ใช้ฟังก์ชัน loop-back และการรองรับ DDM สำหรับการวินิจฉัยเครือข่ายและการตรวจสอบประสิทธิภาพในห้องโทรคมนาคมและโครงสร้างพื้นฐานของผู้ให้บริการ

• ระบบส่งข้อมูลระยะไกล: อำนวยความสะดวกในการสร้างสัญญาณใหม่แบบออปติคัลสำหรับระยะทางสูงสุด 120 กม. ในเครือข่ายวิทยาเขต ระบบขนส่งอัจฉริยะ และการสื่อสารสาธารณูปโภคด้วยการแปลงโปรโตคอลแบบโปร่งใส

• การโยกย้ายเครือข่ายแบบไฮบริด: ทำหน้าที่เป็นตัวแปลงสื่อแบบ dual-rate ระหว่างเครือข่าย Ethernet ทองแดง 1G และเครือข่ายไฟเบอร์ 10G รองรับการอัปเกรดเครือข่ายที่ราบรื่นและการรวมเครือข่ายแบบต่างชนิดกัน

• โครงสร้างพื้นฐานเครือข่ายมือถือ: รองรับการเชื่อมต่อ front-haul และ backhaul 5G ด้วยความยืดหยุ่นของ SFP+ แบบ hot-swappable และการซิงโครไนซ์เวลาที่แม่นยำสำหรับการปรับใช้เครือข่ายเซลลูลาร์

ดัชนีทางเทคนิค

ข้อมูลประสิทธิภาพ	ดัชนีทางเทคนิค
ฟังก์ชันอุปกรณ์	3R Repeater
ความเร็วในการส่ง	10G: 8.5Gb/s-11.7Gb/s
โปรโตคอล	8.5G Fiber Channel SONET OC-192, SDH STM-64 (9.95Gbps) 10G WAN (10Gbps) 10G LAN (10.31Gbps) OTN OTU-2 (G.709) (10.70Gbps) 10G LAN พร้อมการเข้ารหัส FEC 255/237 (11.09Gbps) 10G Fiber Channel (11.32Gbps) 10G POS
ประเภทอินเทอร์เฟซ	SFP+ เป็น SFP+
ระยะทางการส่ง	โมดูล SFP+: สูงสุด 80 กม.
แพ็กเก็ตสูงสุด อัตราการส่งต่อ	14,880,950/S
อุณหภูมิในการทำงาน	-40°C ถึง 80°C (-40°F ถึง 176°F)
อุณหภูมิในการจัดเก็บ	-40°C ถึง 85°C (-40°F ถึง 185°F)
ความชื้นสัมพัทธ์	5% ถึง 95% ไม่มีการควบแน่น
MTBF	> 200,000 ชม.
Ethernet Media Converter Specifications
มาตรฐาน	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z, 1000BASE-SX/LX IEEE 802.3x การควบคุมการไหลแบบ Full-duplex
โหมดการทำงาน	10/100/1000BASE-T เป็น 1000BASE-SX/LX
ประเภทพอร์ต	SFP เป็น RJ45
สายเคเบิลเครือข่าย	Twisted-pair 10BASE-T: 2-pair UTP Cat. 3,4,5, สูงสุด 100m 100BASE-TX: 2-pair UTP Cat. 5, สูงสุด 100m 1000BASE-T: 4-pair STP Cat 5 สูงสุด 100m สายไฟเบอร์ออปติก 1000BASE-SX: สายไฟเบอร์มัลติโหมด 50/125μm หรือ 62.5/125μm สูงสุด 220/550m/2km 1000BASE-LX: สายโหมดเดี่ยว 9/125μm ให้ระยะทางไกลสำหรับ 10/20/40/80/120km (แตกต่างกันไปตามโมดูล SFP)
ไฟฟ้าและกลไก
กำลังไฟเข้า	12~48VDC, พลังงานสำรอง (ขั้วต่อ 6 พิน)
การใช้พลังงาน	8W สูงสุด
การป้องกัน
การโอเวอร์โหลดอินพุตพลังงาน	รีเซ็ตอัตโนมัติ
ขั้วย้อนกลับ	มีอยู่
DIP Switch
ฟังก์ชันสวิตช์ DIP 4 หลัก	DIP	ฟังก์ชัน	การตั้งค่า
	SW 1	1.25G/10G	เปิด - 1.25~8.5G	ปิด - 10.3G หรือ 14.025G
	SW 2	สงวนไว้	เปิด - สงวนไว้	ปิด - สงวนไว้
	SW 3	สงวนไว้	เปิด - สงวนไว้	ปิด - สงวนไว้
	SW 4	สงวนไว้	เปิด - สงวนไว้	ปิด - สงวนไว้
ไฟ LED แสดงสถานะ:
PWR	สถานะพลังงาน
FX1	พอร์ต SFP-1
FX2	พอร์ต SFP-2
L/A	TP LINK/ACT
ขนาด (กว้างxลึกxสูง)	95 x 70 x 30 มม.
น้ำหนัก	0.25 กก.
ตัวเรือน	ตัวเรือนอะลูมิเนียม
ตัวเลือกการติดตั้ง:	ติดตั้งแบบ DIN-Rail
การอนุมัติตามกฎข้อบังคับ
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Class A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)

ข้อมูลการสั่งซื้อ

แอปพลิเคชัน I: ตัวแปลง OEO 1G/10G (3R Repeater)

แอปพลิเคชัน II: ฟังก์ชันอุปกรณ์ Ethernet 1Gbps ไฟเบอร์เป็นทองแดงเป็นตัวแปลงสื่อไฟเบอร์เป็นทองแดง
