รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: E-link
หมายเลขรุ่น: LNK-CSFP-10GXX-80
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: สามารถต่อรองได้
รายละเอียดการบรรจุ: บรรจุภัณฑ์กล่อง
เวลาการส่งมอบ: 3-12 วันทำการ
เงื่อนไขการชำระเงิน: L/C, T/T, Western Union, Moneygram, Paypal
สามารถในการผลิต: 1,000 ชิ้น/เดือน
อุณหภูมิในการจัดเก็บอุณหภูมิในการจัดเก็บ: |
-40 ~ 85 ° C |
แรงดันไฟฟ้าสูงสุด: |
-0.5 ~ 4V |
ความชื้นสัมพัทธ์: |
0 ~ 85% |
อุณหภูมิในการทำงานของเคส: |
0~70°ซ |
อุปทานปัจจุบัน: |
600mA |
การใช้พลังงาน: |
2W |
อุณหภูมิในการจัดเก็บอุณหภูมิในการจัดเก็บ: |
-40 ~ 85 ° C |
แรงดันไฟฟ้าสูงสุด: |
-0.5 ~ 4V |
ความชื้นสัมพัทธ์: |
0 ~ 85% |
อุณหภูมิในการทำงานของเคส: |
0~70°ซ |
อุปทานปัจจุบัน: |
600mA |
การใช้พลังงาน: |
2W |
ข้อดี
รองรับอัตราบิต 9.95 ถึง 11.3Gb/s อัตรา
Hot-Pluggable (เสียบและใช้งานได้ทันที)
ขั้วต่อ LC แบบ Duplex ขั้วต่อ
1470～1610nm CWDM EMLเครื่องส่งสัญญาณAPD ตัวรับสัญญาณภาพ
ลิงก์ SMF สูงสุด 80km
Ø อินเทอร์เฟซแบบ 2 สายสำหรับการจัดการข้อมูลจำเพาะที่สอดคล้องกับ SFF 8472 ดิจิทัลการวินิจฉัยการตรวจสอบ อินเทอร์เฟซ
แหล่งจ่ายไฟ: +3.3V
การใช้พลังงาน <2WØ
Ø เป็นไปตามมาตรฐาน RoHS

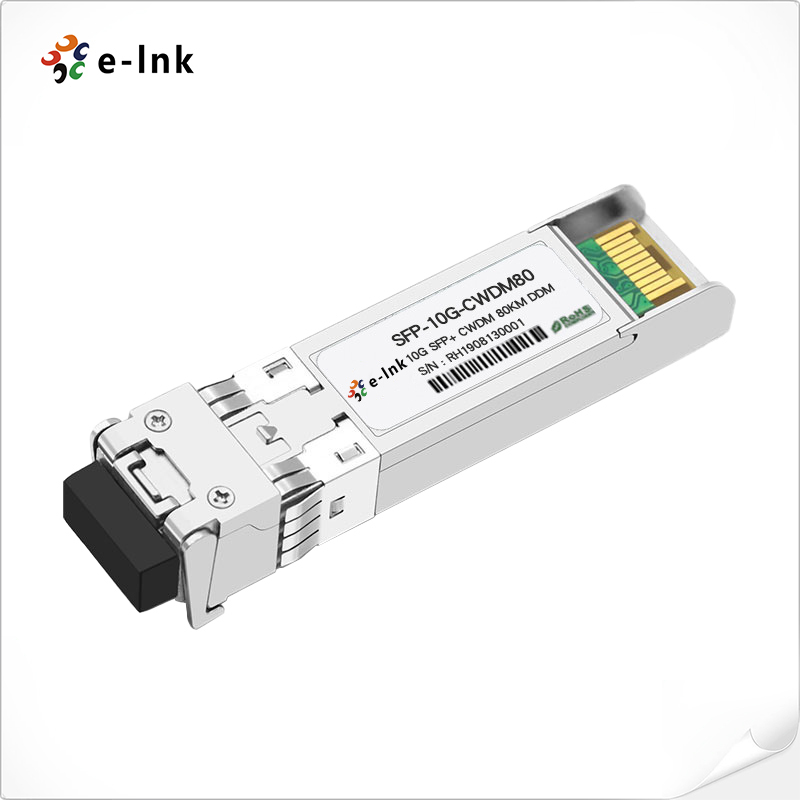

LNK-CSFP-10Gxx-80 ของ E-LINK
เป็นโมดูลรับส่งสัญญาณออปติคัลขนาดกะทัดรัดมาก 10Gb/s สำหรับการใช้งานการสื่อสารด้วยแสงแบบอนุกรมที่ 10Gb/s LNK-CSFP-10Gxx-80 แปลงสตรีมข้อมูลไฟฟ้าแบบอนุกรม 10Gb/s เป็นสัญญาณเอาต์พุตออปติคัล 10Gb/s และสัญญาณอินพุตออปติคัล 10Gb/s เป็นสตรีมข้อมูลไฟฟ้าแบบอนุกรม 10Gb/s อินเทอร์เฟซไฟฟ้าความเร็วสูง 10Gb/s เป็นไปตามข้อกำหนด SFI อย่างสมบูรณ์
เครื่องส่งสัญญาณ EML CWDM 1470 ～ 1610nm และตัวรับสัญญาณ APD ที่มีความไวสูง ให้ประสิทธิภาพที่เหนือกว่าสำหรับการใช้งาน Ethernet ที่ลิงก์สูงสุด 80 กม. โมดูล SFP+ เป็นไปตามมาตรฐาน SFF-8431, SFF-8432 และ IEEE 802.3ae 10GBASE-ZR ฟังก์ชันการวินิจฉัยแบบดิจิทัลมีให้ผ่านอินเทอร์เฟซแบบอนุกรม 2 สาย ตามที่ระบุไว้ใน SFF-8472 รูปแบบ SFP ที่สอดคล้องกันอย่างสมบูรณ์ให้ความสามารถในการเสียบปลั๊กได้ง่าย การอัพเกรดพอร์ตออปติคัลที่ง่ายดาย และการปล่อย EMI ต่ำดัชนีทางเทคนิค
พารามิเตอร์
สัญลักษณ์
|
ต่ำสุด |
ทั่วไป |
สูงสุด |
หน่วย |
หมายเหตุ |
ส่วนเครื่องส่งสัญญาณ: |
ความยาวคลื่นศูนย์กลาง |
|
λc |
||||||
|
1260 |
λ+6.5 |
นาโนเมตร |
|
ความกว้างของสเปกตรัม |
Sen |
|
|
λ |
1นาโนเมตร |
|
|
Poff |
Sen |
|
|
0 |
+4 |
dBm |
|
1 |
การสะท้อนกลับของตัวรับสัญญาณ |
Poff |
|
-30 |
dBm |
|
|
อัตราส่วนการสูญพันธุ์ |
การสะท้อนกลับของตัวรับสัญญาณ |
|
|
8.2 |
dB |
การลงโทษการกระจายตัวของเครื่องส่งสัญญาณ |
|
|
Ø |
|
|
3.0 |
dB |
|
|
2 |
Ø |
Rin |
|
-128 |
dB/Hz |
|
|
3 |
ความทนทานต่อการสูญเสียการส่งคืนแสง |
20 |
|
dB |
|
ส่วนตัวรับสัญญาณ: |
|
|
Ø |
|
|
λr |
||||||
|
1260 |
1620 |
นาโนเมตร |
|
ความไวของตัวรับสัญญาณ (OMA) |
Sen |
|
|
-23 |
-21 |
|
|
4 |
การสะท้อนกลับของตัวรับสัญญาณ |
LOS |
|
ST |
-21dBm |
|
|
4 |
การสะท้อนกลับของตัวรับสัญญาณ |
LOS |
|
A |
0.5- |
dBm |
|
Los Dessert |
การสะท้อนกลับของตัวรับสัญญาณ |
|
|
D |
0.5dBm |
|
|
Los Hysteresis |
การสะท้อนกลับของตัวรับสัญญาณ |
|
|
H |
0.5dB |
โอเวอร์โหลด |
|
|
Ø |
|
|
-7 |
dBm |
5 |
|
|
การสะท้อนกลับของตัวรับสัญญาณ |
Rrx |
|
-12 |
dB |
|
|
การประยุกต์ใช้งาน |
Ø |
|
10GBASE-ZR/ZW
Ø Sonet
Ø 10G ไฟเบอร์
Ø เครือข่าย CWDM
