รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: E-link
หมายเลขรุ่น: LNK-CSFP-1GXX-120
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: สามารถต่อรองได้
รายละเอียดการบรรจุ: บรรจุภัณฑ์กล่อง
เวลาการส่งมอบ: 3-12 วันทำการ
เงื่อนไขการชำระเงิน: L/C, T/T, Western Union, Moneygram, Paypal
สามารถในการผลิต: 1,000 ชิ้น/เดือน
อุณหภูมิในการจัดเก็บอุณหภูมิในการจัดเก็บ: |
-40 ~ 85 ° C |
แรงดันไฟฟ้า: |
-0.5 ~ 3.6V |
ความชื้นสัมพัทธ์: |
0~90% |
อุณหภูมิในการทำงานของเคส: |
0~70°ซ |
อุปทานปัจจุบัน: |
300ma |
ความยาวคลื่นอินพุตแบบออพติคอล: |
1260~1620นาโนเมตร |
อุณหภูมิในการจัดเก็บอุณหภูมิในการจัดเก็บ: |
-40 ~ 85 ° C |
แรงดันไฟฟ้า: |
-0.5 ~ 3.6V |
ความชื้นสัมพัทธ์: |
0~90% |
อุณหภูมิในการทำงานของเคส: |
0~70°ซ |
อุปทานปัจจุบัน: |
300ma |
ความยาวคลื่นอินพุตแบบออพติคอล: |
1260~1620นาโนเมตร |

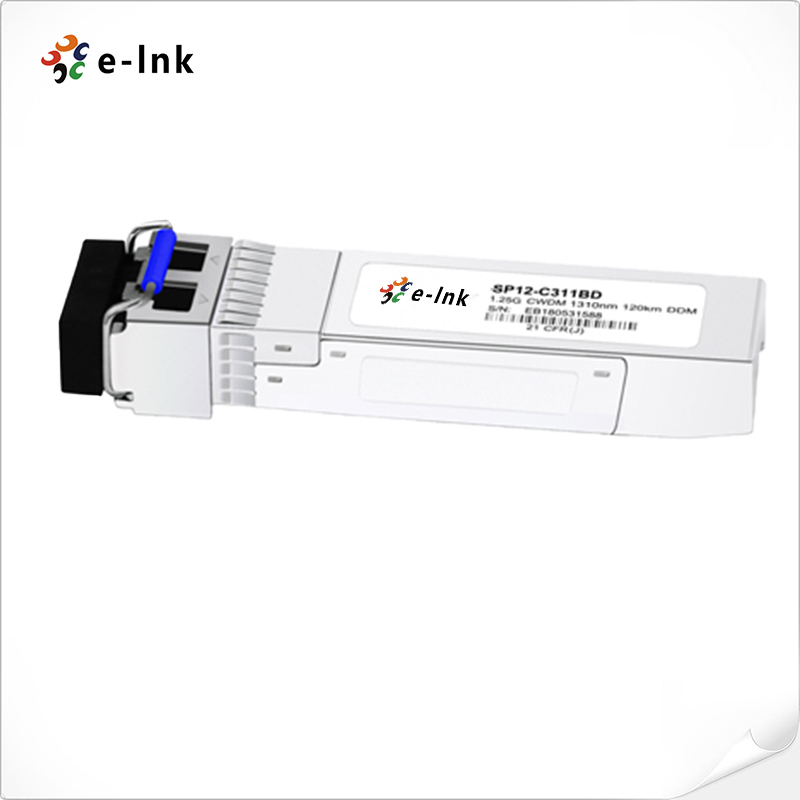

1.25Gb/s 120km CWDM SFP Transceiver
ข้อดี
Ø อัตราข้อมูล 1.25Gbps การดำเนินงาน
Ø เครื่องส่งสัญญาณ CWDM DFB LD 18 คลื่นความถี่ จาก
Ø 1270nm ถึง 1610nm, พร้อมขั้นตอน 20nm
Ø สอดคล้องกับ SFP MSA และ SFF-8472
Ø เข้ากันได้กับ SONET OC-24-LR-1
Ø เข้ากันได้กับ RoHS
Ø แหล่งจ่ายไฟเดี่ยว +3.3V
Ø Hot-Pluggable SFP Footprint Duplex LC
Ø อุณหภูมิการทำงานของเคส มาตรฐาน: 0°C ถึง +70°C ขยาย: -20°C ถึง +85°C
อุตสาหกรรม: -40°C ถึง +85°C
ภาพรวม
ตัวรับส่งสัญญาณโหมดเดี่ยว LNK-CSFP-1Gxx-120 series เป็นโมดูลแบบเสียบได้ขนาดเล็กสำหรับการสื่อสารข้อมูลออปติคัลแบบดูเพล็กซ์ เช่น Gigabit Ethernet 1000BASE-ZX และ Fiber Channel 1x SM-LC-L FC-PI มีขั้วต่อ SFP 20 พินเพื่อให้สามารถเสียบปลั๊กได้ โมดูลนี้ออกแบบมาสำหรับไฟเบอร์โหมดเดี่ยวและทำงานที่ความยาวคลื่นเล็กน้อยของความยาวคลื่น CWDM มีความยาวคลื่นศูนย์กลางสิบแปดแบบให้เลือกตั้งแต่ 1270nm ถึง 1610nm โดยแต่ละขั้นตอน 20nm
ส่วนเครื่องส่งสัญญาณใช้เลเซอร์ CWDM DFB แบบหลายควอนตัมเวลล์และเป็นเลเซอร์คลาส 1 ที่สอดคล้องตามมาตรฐานความปลอดภัยสากล IEC-60825 ส่วนรับสัญญาณใช้เครื่องขยายสัญญาณล่วงหน้าตัวตรวจจับ InGaAs แบบบูรณาการ (IDP) ที่ติดตั้งในส่วนหัวออปติคัลและ IC เครื่องขยายสัญญาณหลังการจำกัด LNK-CSFP-1Gxx-120 series ได้รับการออกแบบมาให้สอดคล้องกับ SFF-8472
ดัชนีทางเทคนิค
|
พารามิเตอร์ |
สัญลักษณ์ |
ต่ำสุด |
ทั่วไป |
สูงสุด |
หน่วย |
หมายเหตุ |
|
ส่วนเครื่องส่งสัญญาณ: |
||||||
|
ความยาวคลื่นศูนย์กลาง |
λc |
λ-6 |
λ |
λ+7.5 |
nm |
|
|
ความกว้างของสเปกตรัม(-20dB) |
△λ |
|
|
1 |
nm |
|
|
อัตราส่วนการปราบปรามโหมดด้านข้าง |
SMSR |
30 |
|
|
dB |
|
|
กำลังขับแสง |
Pออก |
0 |
|
+5 |
dBm |
1 |
|
เวลาขึ้น/ลงของแสง |
tr / tf |
|
|
260 |
ps |
2 |
|
อัตราส่วนการสูญพันธุ์ |
ER |
8.2 |
|
|
dB |
|
|
Eye Mask สำหรับเอาต์พุตออปติคัล |
สอดคล้องกับ IEEE802.3z (ความปลอดภัยของเลเซอร์คลาส 1) |
|
||||
|
ส่วนรับสัญญาณ: |
|
|||||
|
ความยาวคลื่นอินพุตออปติคัล |
λc |
1260 |
|
1620 |
nm |
|
|
การโอเวอร์โหลดของตัวรับ |
Pol |
-8 |
|
|
dBm |
3 |
|
ความไว RX |
Sen |
|
|
-32 |
dBm |
3 |
|
RX_LOS Assert |
LOS A |
-40 |
|
|
dBm |
|
|
RX_LOS De-assert |
LOS D |
|
|
-32 |
dBm |
|
|
RX_LOS Hysteresis |
LOS H |
0.5 |
|
|
dB |
|
|
ข้อมูลจำเพาะทั่วไป: |
||||||
|
อัตราข้อมูล |
BR |
|
1.063/1.25 |
|
Gb/s |
|
|
อัตราข้อผิดพลาดบิต |
BER |
|
|
10-12 |
|
|
|
ความยาวลิงก์สูงสุดที่รองรับ 9/125μm SMF@1.25Gb/s |
LMAX |
|
120 |
|
km |
|
|
งบประมาณระบบทั้งหมด |
LB |
24 |
|
|
dB |
|
แอปพลิเคชัน
Ø กิกะบิต อีเธอร์เน็ต
Ø สวิตช์ไฟเบอร์แชนแนล โครงสร้างพื้นฐาน
Ø เราเตอร์/เซิร์ฟเวอร์ อินเทอร์เฟซ
Ø ระบบส่งสัญญาณออปติคัลอื่นๆ
