รายละเอียดสินค้า
Place of Origin: China
ชื่อแบรนด์: E-link
Model Number: LNK-M3G-SMB1V-20 Series
เงื่อนไขการชําระเงินและการจัดส่ง
Minimum Order Quantity: 1 pcs
ราคา: สามารถต่อรองได้
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Dimensions (LxWxH): |
58 x 21 x 20 mm |
Casing: |
Aluminum Case |
Mounting Options: |
Desktop |
Weight: |
100g/pair |
Operating Temperature (℃): |
-20℃～+70℃ |
Storage Temperature: |
-40℃～+80℃ |
Dimensions (LxWxH): |
58 x 21 x 20 mm |
Casing: |
Aluminum Case |
Mounting Options: |
Desktop |
Weight: |
100g/pair |
Operating Temperature (℃): |
-20℃～+70℃ |
Storage Temperature: |
-40℃～+80℃ |
ข้อดี
รางวัลการจําแนกสัญญาณ 3G-SDI/HD-SDI/SD-SDI โดยอัตโนมัติ ไม่จําเป็นต้องเลือกด้วยมือ
รางวัลระยะทางส่งสูงสุด 120 กม.
รางวัลเทคโนโลยี CWDM เพื่ออนุญาตให้มีช่องทาง 16 (((18) ช่องทางในการส่งผ่านเส้นใยหนึ่ง
รางวัลสอดคล้องกับ SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N
รางวัลสอดคล้องกับ DVB-ASI ((EN50083-9)
รางวัลคําสั่งสะดวกสบายของสถานะ LED ตัวชี้แจงเชื่อมต่อไฟเบอร์ไฟเบอร์
รางวัลบอร์ด PCB เป็นมิตรต่อสิ่งแวดล้อม (ไม่มี Pb)
รางวัลบอร์ด PCB ด้วยการออกแบบหลายชั้น เพื่อให้การส่งสัญญาณมั่นคงและน่าเชื่อถือ
ภาพรวม

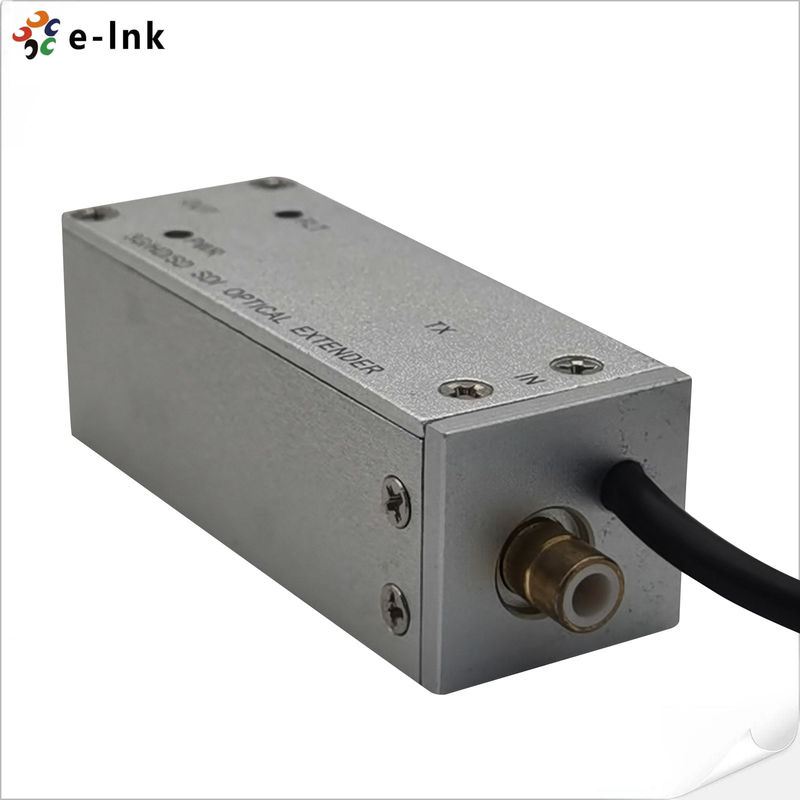

LNK-M3G-SMB1V-20 ซีรี่ย์ระบบการส่งไฟเบอร์ออปติก 3G-SDI/HD-SDI/SD-SDI micro extender ที่ส่ง 3G-SDI, HD-SDIวิดีโอดิจิตอลความละเอียดสูง SD-SDI หรือกระแส DVB-ASI หนึ่งผ่านเส้นใยแบบเดียวหรือแบบหลายแบบที่รองรับ SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) มาตรฐาน ด้วยเทคโนโลยีการส่งสัญญาณไฟเบอร์ออปติกดิจิตอลที่ก้าวหน้า ไม่มีการปรับเปลี่ยนที่จําเป็น, ง่ายในการตั้งค่าและใช้งานง่ายซีรีย์ SDI micro extender ใช้ไฟฟ้า 5V ด้วยการใช้พลังงานที่ต่ํา.
อัตราการแสดงผลทางเทคนิค
|
การเข้า SDI |
|
|
มาตรฐานวีดีโอ |
SMPTE424M SMPTE292M SMPTE259M SMPTE297M SMPTE310M SMPTE305M (SDTI) |
|
มาตรฐานสัญญาณ |
SD-SDI ((270Mbps), HD-SDI ((1.485Gbps), 3G-SDI ((2.97Gbps) |
|
การแก้ไข |
10 บิต |
|
Sระดับไฟ |
<380mVp-p |
|
ฉันอัตราการเร่ง |
75Ω |
|
Cโอนเนคเตอร์ |
SMB |
|
Sผลิต DI |
|
|
ระดับสัญญาณ |
800 เมตรVp-p±10% |
|
เวลาขึ้น/ตก |
< 0.8 ns |
|
HD-SDI Jitter |
< 0.2UI ((134ps) @ 100kHz, < 1.0UI ((673ps) @ 10Hz |
|
SDI Jitter |
< 0.2UI ((740ps) @ 10Hz, 0.2UI ((740ps) @ 1kHz |
|
อุปสรรค |
75Ω |
|
เครื่องเชื่อม |
SMB |
|
อินเตอร์เฟซทางออนไลน์ |
|
|
SFP |
ซิมเพล็กซ์ LC 3,125Gbps≤ระยะทางส่ง 120 กิโลเมตร |
|
ความยาวคลื่น SM มาตรฐาน |
1310nm, 1550nm |
|
ความยาวคลื่น CWDM |
1270~1610nm, 20nm grid ตาม ITU-T |
|
ระยะอุณหภูมิ |
0 ~ 70 ̊C |
|
เครื่องไฟฟ้า |
|
|
พลัง |
5VDC, 1A |
|
การใช้ |
<5W |
|
ตัวชี้วัด LED |
|
|
FLT |
สถานะของสายไฟเบอร์ (ตัวส่ง) |
|
FLR |
สถานะของสายไฟเบอร์ (ตัวรับ) |
|
PWR |
Pสถานะ |
|
เครื่องจักรกล |
|
|
ขนาด (LxWxH) |
58 x 21 x2ขนาด: |
|
Wสี่ |
100 กรัม/คู่ |
|
กล่อง |
กล่องอลูมิเนียม |
|
ตัวเลือกการติดตั้ง |
เครื่องทํางาน |
|
สังคม |
|
|
อุณหภูมิการทํางาน |
-20°C+70°C |
|
อุณหภูมิในการเก็บ |
- 40°C+80°C |
|
ความชื้นในการทํางาน |
0~95% |
|
MTBF |
≥100000 ชั่วโมง |
ข้อมูลการสั่งซื้อ
|
รุ่น |
คําอธิบาย |
|
LNK-M3G-SMB1V-20 |
SMB 3G/HD/SD-SDI Optical Micro-Extender, 1310/1550nm, Simplex LC, Single Mode, 20KM รวมทั้งตัวส่งและตัวรับ |
