รายละเอียดสินค้า
Place of Origin: China
ชื่อแบรนด์: E-link
Model Number: E-link LNK-CWDM-SFP1G-XX40
เงื่อนไขการชําระเงินและการจัดส่ง
Minimum Order Quantity: 1 pcs
ราคา: สามารถต่อรองได้
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Form Factor: |
Video SFP Transceiver |
Data Rate: |
1.485 Gb/s |
Wavelength: |
1270~1610nm |
Weight: |
0.025Kg |
Operating Temperature (℃): |
0°C to 70°C (32°F to 158°F) |
Storage Temperature: |
-40°C to 85°C (-40°F to 185°F) |
Form Factor: |
Video SFP Transceiver |
Data Rate: |
1.485 Gb/s |
Wavelength: |
1270~1610nm |
Weight: |
0.025Kg |
Operating Temperature (℃): |
0°C to 70°C (32°F to 158°F) |
Storage Temperature: |
-40°C to 85°C (-40°F to 185°F) |
ข้อดี
รางวัลSMPTE 297-2006 ลักษณะที่เข้ากันได้
รางวัลความเร็วจาก 50 Mbps ถึง 1.485 Gbps
รางวัลระยะทางสูงสุด 40km สําหรับ HD-SDI
รางวัลรองรับรูปแบบทางโรควีดีโอสําหรับ SD-SDI, HD-SDI
รางวัลเครื่องส่ง CWDM DFB ความยาวคลื่น 18
รางวัลลักษณะของ SFP ที่ติดต่อกันด้วยสล็อตร้อน
รางวัลสอดคล้องกับ SFP MSA
รางวัลฟังก์ชันการวินิจฉัยดิจิตอลที่มีผ่านอินเตอร์เฟซ I2C
รางวัลพลังงานพลังงาน +3.3V
รางวัลการบริโภคพลังงานต่ํา
รางวัลอุณหภูมิห้องทํางาน: 0 ถึง + 70 °C
รางวัลสอดคล้องกับ RoHS และไม่นํา
ภาพรวม

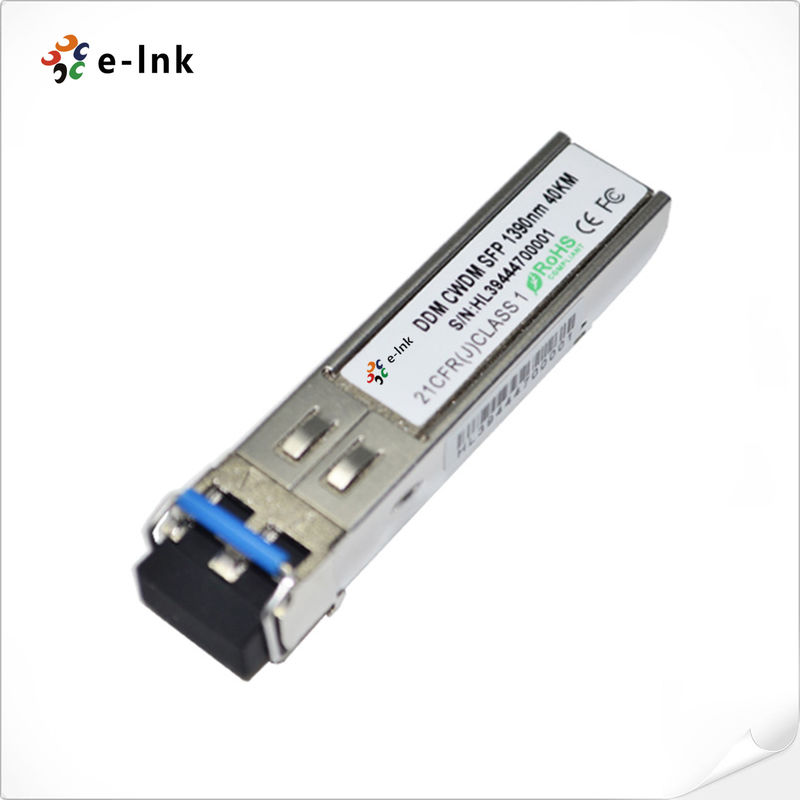

E-link LNK-CWDM-SFP1G-XX40เป็นโมดูลตัวรับออปติกส์ HD-SDI CWDM ที่มีประสิทธิภาพสูงและมีค่าใช้จ่ายประหยัด สําหรับการใช้งานส่งวีดีโอระยะไกลผ่านไฟเบอร์โหมดเดียว (SMF). มันให้อัตราการส่งข้อมูลจาก 50Mbps ถึง 1.485Gbps และได้รับการออกแบบโดยเฉพาะเจาะจงสําหรับการทํางานที่แข็งแกร่งในตัวของรูปแบบโรค SDI สําหรับ SMPTE 259M, SMPTE 344M และ SMPTE 292M อัตราต่อเนื่อง. มันให้ระยะทางการส่งยอดสูงสุด 40 กม.มีให้บริการสําหรับช่อง CWDM ทั้ง 18 ช่อง จากความยาวคลื่น 1270nm ถึง 1610nmLNK-CWDM-SFP1G-XX40 เป็นที่สอดคล้องกับ MSA
อัตราการแสดงผลทางเทคนิค
|
มาตรฐาน: |
INF-8074i SFP ( small form factor Plug gable) เครื่องรับสัญญาณ |
|
SFF-8472 อินเตอร์เฟซติดตามการวินิจฉัยสําหรับเครื่องรับและส่งสัญญาณ |
|
|
SMPTE 259M-2008 SDTV สัญญาณดิจิตอล / ข้อมูล Serial Digital Interface (SD-SDI) |
|
|
SMPTE 292M-2008 1.5 Gbps สัญญาณ / ข้อมูล อินเตอร์เฟซลําดับ (HD-SDI) |
|
|
SMPTE 344M-2000 540 Mbps อินเตอร์เฟซดิจิตอลลําดับ |
|
|
พ่อrt จํานวน |
LNK-CWDM-SFP1G-XX40 |
|
ปัจจัยรูปแบบ |
เครื่องรับสัญญาณวีดีโอ SFP |
|
D% |
1.485 Gb/s |
|
Wความยาว |
1270 ~ 1610nm |
|
Fประเภท iber |
SMF |
|
สูงสุด ระยะทาง |
40 กิโลเมตร |
|
Oองค์ประกอบ |
DFB/PIN |
|
พลังการส่งสัญญาณ |
-5 ~ 0 dBm |
|
Eอัตราการดับ |
> 9dB |
|
ความรู้สึกของตัวรับ |
< -25 dBm |
|
Rเซอร์โหลด |
>-3 dBm |
|
เครื่องเชื่อม |
LC แบบสองแบบ |
|
Dการติดตามการวินิจฉัย (DDM) |
Support เป็นตัวกําหนด |
|
น้ําหนัก |
00.025 กิโลกรัม |
|
อุณหภูมิการทํางาน |
0°C ถึง 70°C (32°F ถึง 158°F) |
|
อุณหภูมิในการเก็บ |
-40°C ถึง 85°C (-40°F ถึง 185°F) |
|
Aปริมาณ |
SMPTE 292M (1.485Gb/s) |
|
SMPTE 259M (270/360Mb/s) |
|
|
เครื่องแปลงไฟเบอร์ HD-SDI/SD-SDI |
|
|
รูเตอร์และสวิตช์วีดีโอดิจิตอลความหนาแน่นสูง |
|
|
กล้องถ่ายทอด, กล้อง HD หรือระบบจอ |
|
|
MTBF |
> 200,000 ชั่วโมง |
ข้อมูลการสั่งซื้อ
|
รุ่น |
คําอธิบาย |
|
LNK-CWDM-SFP1G-2740 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1270nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-2940 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1290nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G3140 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1310nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G3340 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1330nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G3540 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1350nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G3740 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1370nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G3940 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1390nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G4140 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1410nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G4340 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1430nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G4540 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1450nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G4740 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1470nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G4940 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1490nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G5140 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1510nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G5340 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1530nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G5540 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1550nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G5740 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1570nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G5940 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1590nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G6140 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver 1610nm 40km LC DDMI MSA |
