รายละเอียดสินค้า
Place of Origin: China
ชื่อแบรนด์: E-link
Model Number: E-link LNK-CWDM-SFP3G-XX40
เงื่อนไขการชําระเงินและการจัดส่ง
Minimum Order Quantity: 1 pcs
ราคา: สามารถต่อรองได้
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Form Factor: |
Video SFP Transceiver |
Data Rate: |
3 Gb/s |
Wavelength: |
1270~1610nm |
Weight: |
0.025Kg |
Operating Temperature (℃): |
0°C to 70°C (32°F to 158°F) |
Storage Temperature: |
-40°C to 85°C (-40°F to 185°F) |
Form Factor: |
Video SFP Transceiver |
Data Rate: |
3 Gb/s |
Wavelength: |
1270~1610nm |
Weight: |
0.025Kg |
Operating Temperature (℃): |
0°C to 70°C (32°F to 158°F) |
Storage Temperature: |
-40°C to 85°C (-40°F to 185°F) |
ข้อดี
► คุณสมบัติที่เข้ากันได้กับ SMPTE 297-2006
► ความเร็วตั้งแต่ 50 Mbps ถึง 2.97 Gbps
► ระยะทางสูงสุด 40 กม. สำหรับ 3G-SDI
► รองรับรูปแบบ Pathological ของวิดีโอสำหรับ SD-SDI, HD-SDI และ 3G-SDI
► เครื่องส่งสัญญาณ CWDM DFB 18 ความยาวคลื่น
► ฟุตprint SFP แบบ Hot-plug
► สอดคล้องกับ SFP MSA
► ฟังก์ชันการวินิจฉัยดิจิทัลพร้อมใช้งานผ่านอินเทอร์เฟซ I2C
► แหล่งจ่ายไฟ +3.3V เดี่ยว
► ใช้พลังงานต่ำ
► อุณหภูมิในการทำงาน: 0 ถึง +70°C
► เป็นไปตามข้อกำหนด Ohs และปราศจากสารตะกั่ว
ภาพรวม

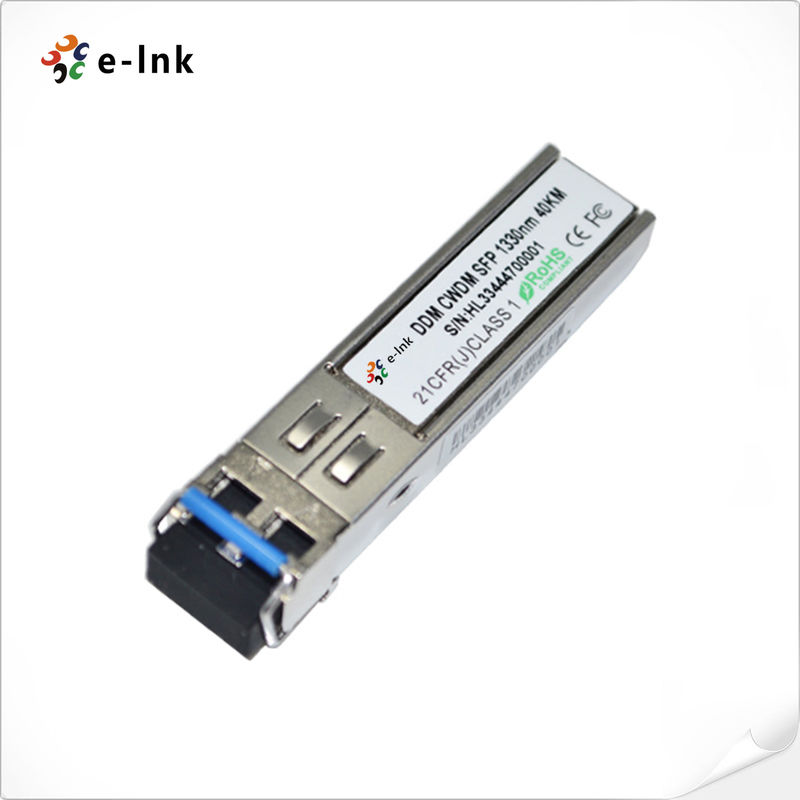

E-link LNK-CWDM-SFP3G-XX40 เป็นโมดูลตัวรับส่งสัญญาณออปติคัล 3G-SDI CWDM ประสิทธิภาพสูง คุ้มค่า สำหรับการใช้งานส่งสัญญาณวิดีโอระยะไกลผ่านใยแก้วนำแสงโหมดเดี่ยว (SMF) ให้ความเร็วข้อมูลตั้งแต่ 50Mbps ถึง 2.97Gbps และได้รับการออกแบบมาโดยเฉพาะเพื่อประสิทธิภาพที่แข็งแกร่งในรูปแบบ Pathological ของ SDI สำหรับอัตราอนุกรม SMPTE 259M, SMPTE 344M, SMPTE 292M และ SMPTE 424M ให้ระยะการส่งข้อมูลสูงสุด 40 กม. ผ่านใยแก้วนำแสงโหมดเดี่ยวที่สัญญาณ Pathological 3Gbps มีให้สำหรับช่องสัญญาณ CWDM ทั้งหมด 18 ช่องตั้งแต่ความยาวคลื่น 1270nm ถึง 1610nm ซึ่งช่วยให้ลูกค้าเพิ่มแบนด์วิดท์ของโครงสร้างพื้นฐานออปติคัลวิดีโอที่มีอยู่โดยไม่ต้องเพิ่มเส้นใยใหม่ LNK-CWDM-SFP3G-XX40 เป็นไปตามมาตรฐาน MSA
โมดูล SFP วิดีโอ 3G SDI CWDM นี้เป็นผลิตภัณฑ์เลเซอร์ Class I ตามมาตรฐาน FDA/CDRH และ IEC-60825
ดัชนีทางเทคนิค
|
มาตรฐาน: |
ตัวรับส่งสัญญาณ INF-8074i SFP (Small Form factor Plug gable) |
|
อินเทอร์เฟซการตรวจสอบการวินิจฉัย SFF-8472 สำหรับตัวรับส่งสัญญาณ |
|
|
SMPTE 259M-2008 SDTV Digital Signal/Data Serial Digital Interface (SD-SDI) |
|
|
SMPTE 292M-2008 1.5 Gbps Signal/Data Serial Interface (HD-SDI) |
|
|
SMPTE 344M-2000 540 Mbps Serial Digital Interface |
|
|
SMPTE 424M-2006 3Gbps Signal/Data Serial Interface (3G-SDI) |
|
|
Part Number |
LNK-CWDM-SFP3G-XX40 |
|
Form Factor |
ตัวรับส่งสัญญาณวิดีโอ SFP |
|
Data Rate |
3 Gb/s |
|
Wavelength |
1270~1610nm |
|
Fiber Type |
SMF |
|
ระยะทางสูงสุด |
40 กม. |
|
Optical Components |
DFB/PIN |
|
กำลังส่ง |
-2 ~3 dBm |
|
Extinction Ratio |
>6 dB |
|
Receiver Sensitivity |
< -20 dBm |
|
Receiver Overload |
>-3 dBm |
|
Connector |
Duplex LC |
|
Digital Diagnostic Monitoring (DDM) |
Support as default |
|
น้ำหนัก |
0.025Kg |
|
อุณหภูมิในการทำงาน |
0°C ถึง 70°C (32°F ถึง 158°F) |
|
อุณหภูมิในการจัดเก็บ |
-40°C ถึง 85°C (-40°F ถึง 185°F) |
|
Application |
SMPTE 424M (2.97Gb/s) |
|
SMPTE 292M (1.485Gb/s) |
|
|
SMPTE 259M (270/360Mb/s) |
|
|
ตัวแปลงไฟเบอร์ 3G-SDI/HD-SDI/SD-SDI |
|
|
เราเตอร์และสวิตช์วิดีโอดิจิทัลความหนาแน่นสูง |
|
|
กล้องถ่ายทอดสด, กล้อง HD หรือระบบตรวจสอบ |
|
|
MTBF |
> 200,000 ชม. |
ข้อมูลการสั่งซื้อ
|
รุ่น |
คำอธิบาย |
|
LNK-CWDM-SFP3G-2740 |
ตัวรับส่งสัญญาณออปติคัลวิดีโอ 3Gb/s SDI CWDM, 1270nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-2940 |
ตัวรับส่งสัญญาณออปติคัลวิดีโอ 3Gb/s SDI CWDM, 1290nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3140 |
ตัวรับส่งสัญญาณออปติคัลวิดีโอ 3Gb/s SDI CWDM, 1310nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3340 |
ตัวรับส่งสัญญาณออปติคัลวิดีโอ 3Gb/s SDI CWDM, 1330nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3540 |
ตัวรับส่งสัญญาณออปติคัลวิดีโอ 3Gb/s SDI CWDM, 1350nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3740 |
ตัวรับส่งสัญญาณออปติคัลวิดีโอ 3Gb/s SDI CWDM, 1370nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3940 |
ตัวรับส่งสัญญาณออปติคัลวิดีโอ 3Gb/s SDI CWDM, 1390nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4140 |
ตัวรับส่งสัญญาณออปติคัลวิดีโอ 3Gb/s SDI CWDM, 1410nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4340 |
ตัวรับส่งสัญญาณออปติคัลวิดีโอ 3Gb/s SDI CWDM, 1430nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4540 |
ตัวรับส่งสัญญาณออปติคัลวิดีโอ 3Gb/s SDI CWDM, 1450nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4740 |
ตัวรับส่งสัญญาณออปติคัลวิดีโอ 3Gb/s SDI CWDM, 1470nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4940 |
ตัวรับส่งสัญญาณออปติคัลวิดีโอ 3Gb/s SDI CWDM, 1490nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5140 |
ตัวรับส่งสัญญาณออปติคัลวิดีโอ 3Gb/s SDI CWDM, 1510nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5340 |
ตัวรับส่งสัญญาณออปติคัลวิดีโอ 3Gb/s SDI CWDM, 1530nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5540 |
ตัวรับส่งสัญญาณออปติคัลวิดีโอ 3Gb/s SDI CWDM, 1550nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5740 |
ตัวรับส่งสัญญาณออปติคัลวิดีโอ 3Gb/s SDI CWDM, 1570nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5940 |
ตัวรับส่งสัญญาณออปติคัลวิดีโอ 3Gb/s SDI CWDM, 1590nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-6140 |
ตัวรับส่งสัญญาณออปติคัลวิดีโอ 3Gb/s SDI CWDM, 1610nm, 40km, LC, DDMI, MSA |
