การจัดการ Ethernet Switch ความหนาแน่นสูง 1000M 16xRJ45 + 8xSFP Fiber DIN-Rail Mount

สวิตช์อีเธอร์เน็ตแบบจัดการความหนาแน่นสูง 1000M 16xRJ45 + 8xSFP Fiber DIN-Rail Mount

ภาพรวมผลิตภัณฑ์

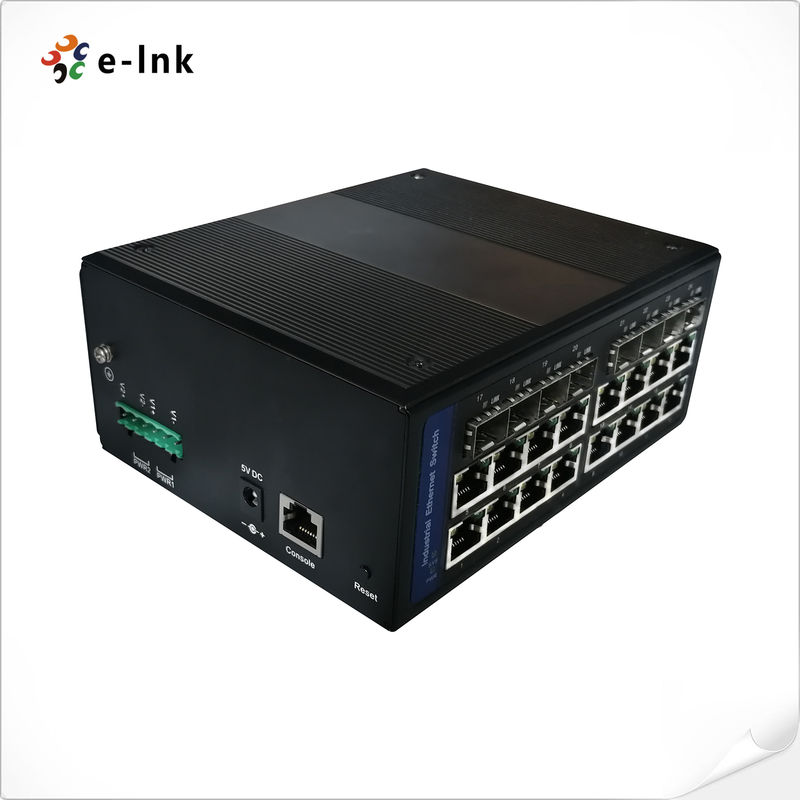

The รุ่น LNK-GYM7816G-SFP แสดงถึง สวิตช์อีเธอร์เน็ตแบบจัดการระดับอุตสาหกรรม ของ E-link ซึ่งมี พอร์ต RJ45 16× 10/100/1000Base-TX และ ช่องเสียบไฟเบอร์ SFP 8× 100/1000Base-X. ออกแบบมาสำหรับการใช้งานที่สำคัญ โซลูชันเครือข่ายประสิทธิภาพสูง นี้ให้ แบนด์วิดท์ที่ยอดเยี่ยม การเชื่อมต่อไฟเบอร์ที่ครอบคลุม และความทนทานต่ออุตสาหกรรม สำหรับสภาพแวดล้อมที่ต้องการมากที่สุด

คุณสมบัติและประโยชน์หลัก

1. การเชื่อมต่อความหนาแน่นสูง

   • พอร์ต Gigabit Ethernet 16× สำหรับ แอปพลิเคชันอุตสาหกรรมที่ใช้แบนด์วิดท์สูง

   • ช่องเสียบไฟเบอร์ SFP 8× รองรับ การส่งสัญญาณออปติคัลระยะไกล (สูงสุด 120 กม. โหมดเดียว)

   • สถาปัตยกรรมสวิตชิ่งแบบไม่บล็อก รับประกัน ประสิทธิภาพความเร็วเต็มสาย

2. ความน่าเชื่อถือระดับอุตสาหกรรม

   • การทำงานในอุณหภูมิที่ขยายออกไป (-40°C ถึง +80°C)

   • อินพุตไฟคู่แบบซ้ำซ้อน (12-48V DC) พร้อม การป้องกันขั้ว

   • ตัวเรือนโลหะแบบไม่มีพัดลม ด้วย การป้องกัน IP40 จากฝุ่น/อนุภาค

3. การจัดการเครือข่ายขั้นสูง

   • คุณสมบัติ Layer 2+ รวมถึง VLAN, QoS และ RSTP

   • รองรับเฟรมจัมโบ้ 16K สำหรับ โปรโตคอลอุตสาหกรรมที่ใช้ข้อมูลจำนวนมาก

   • ตารางที่อยู่ MAC 8K สำหรับ การใช้งานอุปกรณ์ขนาดใหญ่

ข้อมูลจำเพาะทางเทคนิค

1. การเชื่อมต่อไฟเบอร์ประสิทธิภาพสูง
✔ ช่องเสียบ SFP 8× 100/1000BASE-X - การตรวจจับอัตโนมัติสำหรับ โมดูลไฟเบอร์ SC/FC/ST/LC ด้วย ความสามารถในการสลับเปลี่ยนได้
✔ การส่งสัญญาณไฟเบอร์คู่ - รองรับทั้ง โหมดเดียว (สูงสุด 120 กม.) และมัลติโหมด (สูงสุด 2 กม.) การเชื่อมต่อไฟเบอร์
✔ การแปลงสื่อที่ยืดหยุ่น - เปิดใช้งาน การแปลงทองแดงเป็นไฟเบอร์ สำหรับการเข้าถึงเครือข่ายที่ขยายออกไป

2. ประสิทธิภาพเครือข่ายขั้นสูง
✔ รองรับเฟรมจัมโบ้ 16K - ปรับให้เหมาะสม ปริมาณงานสำหรับการส่งวิดีโอและข้อมูลในอุตสาหกรรม
✔ IPv6/IPv4 Dual Stack - รับประกัน ความเข้ากันได้ของเครือข่ายในอนาคต
✔ ตารางที่อยู่ MAC 8K - รองรับ การใช้งานอุปกรณ์ขนาดใหญ่

3. การป้องกันระดับอุตสาหกรรม
✔ การป้องกันไฟกระชาก 4KV - การป้องกันที่ครอบคลุมบน อินเทอร์เฟซพลังงานและข้อมูล
✔ การป้องกันขั้วย้อนกลับ - ป้องกันความเสียหายจาก การเชื่อมต่อไฟ DC ที่ไม่ถูกต้อง (12-48V)
✔ การป้องกันกระแสเกิน - การปิดระบบอัตโนมัติสำหรับ ความปลอดภัยของอุปกรณ์

4. ประสิทธิภาพและการจัดการพลังงาน
✔ IEEE 802.3az EEE - ลด การใช้พลังงานสูงสุด 70% ในระหว่างการรับส่งข้อมูลต่ำ
✔ ไฟ LED แสดงสถานะที่ครอบคลุม - การตรวจสอบแบบเรียลไทม์ของ สถานะพอร์ตและสถานะระบบ
✔ DHCP Client/Server - ยืดหยุ่น การจัดการ IP ต่อ RFC 1541/1542

5. การออกแบบทางกลที่แข็งแกร่ง
✔ ตัวเครื่องโลหะแบบไม่มีพัดลม - ระดับ IP40 สำหรับ การป้องกันฝุ่น และ การทำงานที่เงียบ
✔ DIN-Rail/Wall Mounting - การติดตั้งที่ยืดหยุ่นใน ตู้ควบคุมอุตสาหกรรม
✔ ช่วงอุณหภูมิที่ขยายออกไป - การทำงานที่เชื่อถือได้จาก -40°C ถึง +80°C

6. คุณสมบัติการจัดการ Layer 2
✔ รองรับ VLAN - เปิดใช้งาน การแบ่งส่วนเครือข่ายและความปลอดภัย
✔ การจัดลำดับความสำคัญ QoS - รับประกัน การจัดสรรแบนด์วิดท์สำหรับการรับส่งข้อมูลที่สำคัญ
✔ RSTP/MSTP - ให้ ความซ้ำซ้อนของเครือข่ายและการบรรจบกันอย่างรวดเร็ว

สถานการณ์การใช้งาน

1. ระบบอัตโนมัติทางอุตสาหกรรมและการผลิตอัจฉริยะ
• ทำหน้าที่เป็น กระดูกสันหลังของเครือข่ายที่สำคัญ ใน โรงงานอัจฉริยะ Industry 4.0, เชื่อมต่อ PLC, HMI และเวิร์กสเตชันหุ่นยนต์หลายตัว ผ่าน การเชื่อมต่อทองแดง 16 พอร์ตความหนาแน่นสูง
• ให้ การสื่อสารอีเธอร์เน็ตแบบกำหนด สำหรับ ระบบ SCADA ด้วย เฟรมจัมโบ้ 16K รับประกัน การส่งข้อมูลที่มีเวลาแฝงต่ำ ใน สายการผลิตอัตโนมัติ
• คุณสมบัติ การป้องกันไฟกระชาก 4KV สำหรับการทำงานที่เชื่อถือได้ใน สภาพแวดล้อมอุตสาหกรรมที่มีเสียงรบกวนทางไฟฟ้า

2. ระบบเฝ้าระวังและความปลอดภัยขนาดใหญ่
• รองรับ เครือข่ายกล้อง IP ความละเอียดสูง ด้วย การเชื่อมต่อทองแดง 16 พอร์ต และ ไฟเบอร์อัปลิงค์ 8 ตัว สำหรับ สถานีตรวจสอบกลาง
• เปิดใช้งาน การส่งวิดีโอระยะไกล ผ่าน โมดูลไฟเบอร์ SFP (สูงสุด 120 กม. โหมดเดียว)
• ใช้ การแบ่งส่วน VLAN สำหรับ เครือข่ายความปลอดภัยหลายกล้อง ใน ระบบเฝ้าระวังรถไฟใต้ดิน

3. โครงสร้างพื้นฐานการขนส่งอัจฉริยะ (ITS)
• ขับเคลื่อน หน่วยสื่อสารริมถนน และ อุปกรณ์ตรวจสอบการจราจร ด้วย -40°C ถึง +80°C การทำงาน
• ให้ ความซ้ำซ้อนของเครือข่าย ผ่าน โปรโตคอล RSTP สำหรับ ระบบควบคุมสัญญาณไฟจราจร
• ส่งมอบ กระดูกสันหลังไฟเบอร์แบนด์วิดท์สูง ผ่าน พอร์ต SFP 8 พอร์ต สำหรับ การตรวจสอบอุโมงค์/สะพาน

4. ศูนย์ข้อมูล Edge และเครือข่ายองค์กร
• รองรับ การเชื่อมต่อเซิร์ฟเวอร์ความหนาแน่นสูง ใน การใช้งานขอบศูนย์ข้อมูล
• เปิดใช้งาน การรวมเครือข่ายที่ยืดหยุ่น ผ่าน ตัวเลือกอัปลิงค์ไฟเบอร์ 8 ตัว
• คุณสมบัติ การออกแบบแบบติดตั้งบนแร็ค สำหรับ ตู้เครือข่ายขนาด 19 นิ้วมาตรฐาน

5. การใช้งานในภาคสาธารณูปโภคและพลังงาน
• ปฏิบัติตาม มาตรฐาน IEC 61850-3 สำหรับ ระบบอัตโนมัติสถานีย่อย
• ให้ อินพุตไฟคู่ สำหรับ การทำงานตลอด 24 ชั่วโมงทุกวัน ใน สถานีจ่ายไฟ
• ทนต่อ สภาพแวดล้อม EMI สูง ใน การดำเนินงานในแหล่งน้ำมัน/ก๊าซ

ดัชนีทางเทคนิค

ไดอะแกรมการแสดงผลแอปพลิเคชัน
