รายละเอียดสินค้า
Place of Origin: China
ชื่อแบรนด์: E-link
ได้รับการรับรอง: ISO9001, CE, FCC, RoHS
Model Number: LNK-DP3C30
เอกสาร: E-link 40G QSFP+ to QSFP+ P....0.pdf
เงื่อนไขการชําระเงินและการจัดส่ง
Minimum Order Quantity: 1pcs
ราคา: สามารถต่อรองได้
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 100000PCS/Month
ต่อไป: |
ประสิทธิภาพตรงตามข้อกำหนดข้อกำหนด |
เบ้: |
≤100 ps (วิธี TDT) เพิ่มเวลา 35 ps |
ช็อกความร้อน: |
ประสิทธิภาพทางไฟฟ้าตรงตามข้อกำหนดข้อกำหนด |
อุณหภูมิการทำงาน: |
-40 ~ 85 ° C |
ความทน: |
50 ครั้ง ไม่มีหลักฐานความเสียหายทางกายภาพ |
ความต้านทานต่อความแตกต่าง: |
100+/ -10ohm (เวลาเพิ่มขึ้น 50 PS (20 % - 80 %)) |
ต่อไป: |
ประสิทธิภาพตรงตามข้อกำหนดข้อกำหนด |
เบ้: |
≤100 ps (วิธี TDT) เพิ่มเวลา 35 ps |
ช็อกความร้อน: |
ประสิทธิภาพทางไฟฟ้าตรงตามข้อกำหนดข้อกำหนด |
อุณหภูมิการทำงาน: |
-40 ~ 85 ° C |
ความทน: |
50 ครั้ง ไม่มีหลักฐานความเสียหายทางกายภาพ |
ความต้านทานต่อความแตกต่าง: |
100+/ -10ohm (เวลาเพิ่มขึ้น 50 PS (20 % - 80 %)) |
ข้อดีของผลิตภัณฑ์
Ø สายเคเบิลแบบไฮบริดสอดคล้องกับ Small Form Factor SFF-8436 และ SFF-8431
Ø รองรับอัตราข้อมูลหลายกิกะบิต: 1 Gb/s - 10 Gb/s (ต่อช่องสัญญาณ)
Ø อัตราข้อมูลรวมสูงสุด: 40 Gb/s (4 x 10Gb/s)
Ø ความยาวลิงก์สายเคเบิลแบบไฮบริดสูงสุด 5 เมตร (จำกัดแบบพาสซีฟ)
Ø ขั้วต่อ QSFP 38-PIN และ SFP 20-PIN ความหนาแน่นสูง
Ø แหล่งจ่ายไฟ: +3.3V
Ø การใช้พลังงานต่ำ: 0.02 W (โดยทั่วไป)
Ø ช่วงอุณหภูมิ: 0~ 70 °C
ภาพรวม

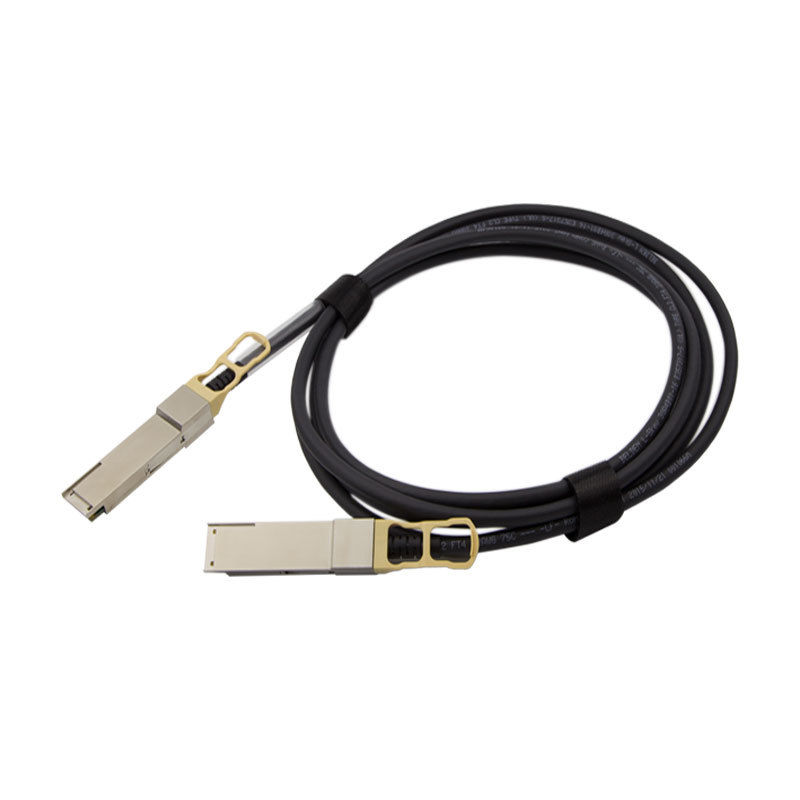

LNK-DP3CXX-XXX ความเร็วสูง 40G QSFP+ ถึง 10G SFP+ Direct Attach Cable ของ E-link เป็นทางเลือกต้นทุนต่ำสำหรับแอปพลิเคชัน 4X ระยะสั้น ได้รับการออกแบบมาให้เข้ากันได้อย่างสมบูรณ์ในรูปแบบและขั้วต่อออปติคัล/ไฟฟ้าตามข้อตกลง QSFP Multi-Source
ดัชนีทางเทคนิค
|
ประเภทการทดสอบ |
รายการทดสอบ |
เป้าหมาย |
อ้างอิง |
|
|
|
อิมพีแดนซ์ดิฟเฟอเรนเชียล |
100+/ -10 โอห์ม (เวลาขึ้น 50 ps (20 %- 80 %)) |
IEEE Std.802.3ba |
|
|
ลักษณะทางไฟฟ้า |
โหมดดิฟเฟอเรนเชียล RL |
ความถี่ (GHz) 0.1-1.0 1.0-4.1 |
SDD11 & SDD22 (สูงสุด) -10 -(12-2*sqrt(f)) |
ต่อตาราง 10 ของ 1B สาย MOL.v 0.68 |
|
IL ดิฟเฟอเรนเชียล |
ความถี่ 100MHz 200MHz 625MHz 1250MHz 1875MHz 2500MHz |
SDD21 (นาที) -8 -8 -8.5 -12.1 -14.7 -17 |
อ้างอิงตาราง 43 ของ Infiniband Architecture Spec, V2 |
|
|
NEXT |
≥26dB @ 10MHz ถึง 5.0GHz |
/ |
||
|
Intra-Pair Skew |
≤100 ps (วิธี TDT) เวลาขึ้น 35 ps |
(20 %- 80 %) |
||
|
Intra-Pair Skew |
≤400 ps (วิธี TDT) เวลาขึ้น 35 ps |
(20%~80 %) |
||
|
ลักษณะสิ่งแวดล้อม
|
อุณหภูมิในการทำงาน |
-40~85°C |
ช่วงอุณหภูมิการทำงานของสายเคเบิล |
|
|
การกระแทกจากความร้อน |
ไม่มีหลักฐานความเสียหายทางกายภาพ |
การทดสอบ EIA-364-32 |
||
|
อุณหภูมิและความชื้นแบบวนรอบ |
ไม่มีหลักฐานความเสียหายทางกายภาพ |
EIA-364-31 วิธี III, เงื่อนไขการทดสอบ A |
||
|
สเปรย์เกลือ |
พ่นเกลือ 48 ชั่วโมงหลังจากพื้นที่กัดกร่อนของเปลือกน้อยกว่า 5% |
EIA-364-26 |
||
|
อายุการใช้งานที่อุณหภูมิ |
ประสิทธิภาพตรงตามข้อกำหนด |
EIA-364-17, วิธี A, เงื่อนไขการทดสอบ 3 ที่ 105°±2°C |
||
|
ลักษณะทางกล
|
การสั่นสะเทือนทางกล |
ประสิทธิภาพตรงตามข้อกำหนด |
EIA-364-28E.11 TC-VII, เงื่อนไขการทดสอบ D 15 นาทีในแกน X, Y, Z |
|
|
การดัดสายเคเบิล |
ประสิทธิภาพตรงตามข้อกำหนด |
EIA-444-1B |
||
|
การกระแทกทางกล |
ประสิทธิภาพตรงตามข้อกำหนด |
EIA-364-27B, TG-G. 3 ครั้งใน 6 ทิศทาง, 100g, 6ms |
||
|
การเสียบปลั๊กสายเคเบิล |
สูงสุด 40N |
ตาม QSFP MSA Rev 1.0 |
||
|
การดึงปลั๊กสายเคเบิล |
สูงสุด 30N |
ตาม QSFP MSA Rev 1.0 |
||
|
แรงยึดของสลัก |
ต่ำสุด 50N ไม่มีหลักฐานความเสียหายทางกายภาพ |
EIA-364-13 |
||
|
ความทนทาน |
50 ครั้ง ไม่มีหลักฐานความเสียหายทางกายภาพ |
EIA-364-09; ดำเนินการเสียบและถอดปลั๊ก |
||
ข้อมูลการสั่งซื้อ
|
หมายเลขชิ้นส่วน |
อัตราข้อมูล |
ความยาว |
ขนาดสายไฟ |
ประเภทตัวเชื่อมต่อ |
ช่วงอุณหภูมิ |
แจ็คเก็ตสายเคเบิล |
|
LNK-DP3C30-1 |
สูงสุด40G |
1ม. |
AWG30 |
ทองแดงแบบพาสซีฟ |
0-70℃ |
PVC |
|
LNK-DP3C30-2 |
สูงสุด40G |
2ม. |
AWG30 |
ทองแดงแบบพาสซีฟ |
0-70℃ |
PVC |
|
LNK-DP3C30-3 |
สูงสุด40G |
3ม. |
AWG30 |
ทองแดงแบบพาสซีฟ |
0-70℃ |
PVC |
