รายละเอียดสินค้า
Place of Origin: China
ชื่อแบรนด์: E-link
Model Number: LNK-3GSDI-4BV Series
เอกสาร: E-link LNK-3GSDI-4BV 4Ch Bi....0.pdf
เงื่อนไขการชําระเงินและการจัดส่ง
Minimum Order Quantity: 1 pcs
ราคา: สามารถต่อรองได้
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Dimensions (LxWxH): |
19inch 1U (483 x 220 x 44.45mm ) |
Weight: |
7KG/pair |
Casing: |
Aluminum Case |
Mounting Options: |
Rack mount |
Operating Temperature (℃): |
-20℃～+70℃ |
Storage Temperature (℃): |
-40℃～+80℃ |
Dimensions (LxWxH): |
19inch 1U (483 x 220 x 44.45mm ) |
Weight: |
7KG/pair |
Casing: |
Aluminum Case |
Mounting Options: |
Rack mount |
Operating Temperature (℃): |
-20℃～+70℃ |
Storage Temperature (℃): |
-40℃～+80℃ |
ข้อดีs
รางวัลการส่งวีดีโอ 3G-SDI 2 ด้าน 4 ช่องทางผ่านไฟเบอร์ออปติก
รางวัลอัตโนมัติการปรับเทียบเคเบิลเพื่อรับรองความสมบูรณ์ของสัญญาณ
รางวัลอัตโนมัติการกําหนดเวลาใหม่ 270Mbit/s - 1.48Gbit/s - 3Gbit/s
รางวัลสอดคล้องตรงกับระบบกล้อง 3G-SDI และสนับสนุนโปรโตคอลข้อมูล RS-485
รางวัลความสามารถในการส่งระยะยาวอย่างน้อย 10 กิโลเมตร (6.2 ไมล์) สูงสุด 120 กิโลเมตร
รางวัลการใส่พลังงานในตัวกลุ่มปลายสําหรับการใช้งานในอุตสาหกรรม
รางวัลรองรับการสลับร้อนและปุ่มร้อน
รางวัลการถ่ายทอดระดับการออกอากาศแบบดิจิทัลเต็มแบบ ไม่ผ่านการกด;
รางวัลระยะความยืดหยุ่น super optic และไม่ต้องปรับก่อนการใช้
รางวัลเทคนิค WDM/CWDM/DWDM ด้วยไฟเบอร์ออปติก
รางวัลระดับอุตสาหกรรม ระยะอุณหภูมิ ultra-broad (-40 °C ~ + 85 °C) สามารถปรับปรุงกับสภาพแวดล้อมที่หลากหลาย
ภาพรวม

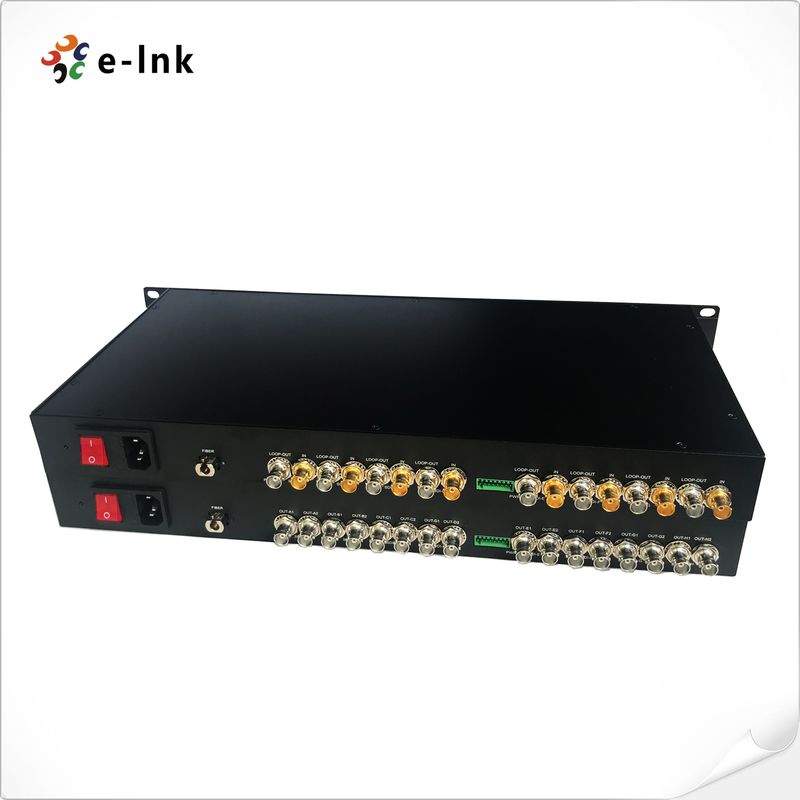

LNK-3GSDI4Bซีรี่ย์ Vหนุน 4-ช่องทาง3G-SDI แบบสองทิศความละเอียดสูง สัญญาณวีดีโอที่ส่งผ่านคนเดียวสายไฟเบอร์ออปติกและติดตามสัญญาณในท้องถิ่นผ่าน 3G/HD-ผลิตวงจร SDI. E-link 3G-SDI Video over Fiber Converters ประกอบด้วยตัวส่งหนึ่งตัวและตัวรับหนึ่งตัวสําหรับสัญญาณ 1080P 3G-SDI-เครื่องแปลงไฟเบอร์ SDI สามารถส่งสัญญาณ 3G แบบสองทิศ 4 Ch ได้พร้อมกัน- SDIวิดีโอ 1-Chย้อนหลังข้อมูล RS-485 สัญญาณผ่านไฟเบอร์ออปติกส์เดียว คุณภาพวิดีโอถึงมาตรฐานการออกอากาศ คุณภาพเสียงถึงระดับ CD รองรับย้อนหลังรูปแบบการสื่อสารข้อมูล RS-485
อัตราการแสดงผลทางเทคนิค
|
อินเตอร์เฟซไฟเบอร์ออปติก |
|
|
อินเตอร์เฟซไฟเบอร์ |
Sอัมพาต LC |
|
ระยะทางส่ง |
550m-20Km |
|
ความยาวคลื่น |
1310nm/1550nm |
|
วิดีโอ |
|
|
อินเตอร์เฟซวีดีโอ |
BNC |
|
วิดีโอ อุปสรรคการเข้า/ออก |
75Ω |
|
ความดัน input/output ของวิดีโอ |
แบบ:1Vpp ขั้นต่ํา 0.5Vpp, สูงสุด 1.5Vpp |
|
อัตราบิตวิดีโอ |
สูงสุด 3.2Gb/s |
|
กําไรต่าง (10%)รางวัล90% APL) |
< 1% |
|
การสนับสนุนรูปแบบ SDI |
625/25 PAL |
|
525/29.97 NTSC, 525/23.98 NTSC |
|
|
720p50, 720p5994 |
|
|
1080i 23/24/30/50/5994 |
|
|
1080P 23.98/24/30/50/60 |
|
|
มาตรฐาน Video SDI |
270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
|
SMPTE425M3Gb/s การแผนภาพ ((3G-SDI) |
|
|
SMPTE424M 3Gb / s อินเตอร์เฟซซีเรียล ((3G-SDI) |
|
|
ข้อมูล |
|
|
อินเตอร์เฟซทางกายภาพ |
สายปลายสกรูสแตนดาร์ทอุตสาหกรรม |
|
ประเภทข้อมูล |
หลัง RS485 |
|
การสนับสนุนความถี่/อัตรา |
สูงสุด 57600bps สําหรับ RS485 |
|
BER |
<10 ราคา9 |
|
เครื่องไฟฟ้า |
|
|
เครื่องปรับพลังงาน |
AC 110~ 220V |
|
การบริโภคพลังงาน |
< 15W |
|
ตัวชี้วัด LED |
|
|
SDI A/B/C/D/E/F/G/H |
วิดีโอ SDI |
|
PWR |
พลังงาน |
|
เครื่องจักรกล |
|
|
ขนาด (LxWxH) |
19 นิ้ว 1ยู (483 x 220 x 44.45 มม) |
|
Wสี่ |
7 กิโลกรัม/คู่ |
|
กล่อง |
กล่องอลูมิเนียม |
|
ตัวเลือกการติดตั้ง |
การติดตั้ง rack |
|
สังคม |
|
|
อุณหภูมิการทํางาน |
-20°C+70°C |
|
อุณหภูมิในการเก็บ |
- 40°C+80°C |
|
ความชื้นในการทํางาน |
0~95% |
|
MTBF |
≥100000 ชั่วโมง |
ข้อมูลการสั่งซื้อ
|
รุ่น |
คําอธิบาย |
|
LNK-3GSDI-4BV |
วิดีโอ 3G-SDI แบบสองทิศแบบ 4-Ch พร้อมวงจรออก 20 กม.FCรวม 1 เครื่องส่งและ 1 เครื่องรับ ใช้คู่กัน |
|
LNK-3GSDI-4BV1R |
วิดีโอ SDI สองทิศ 4-Ch พร้อมลุป-เอาท์ + 1-Ch RS485 ข้อมูลกลับ 20km, SMFCรวม 1 เครื่องส่งและ 1 เครื่องรับ ใช้คู่กัน |
การใช้งาน
วิดีโอ
