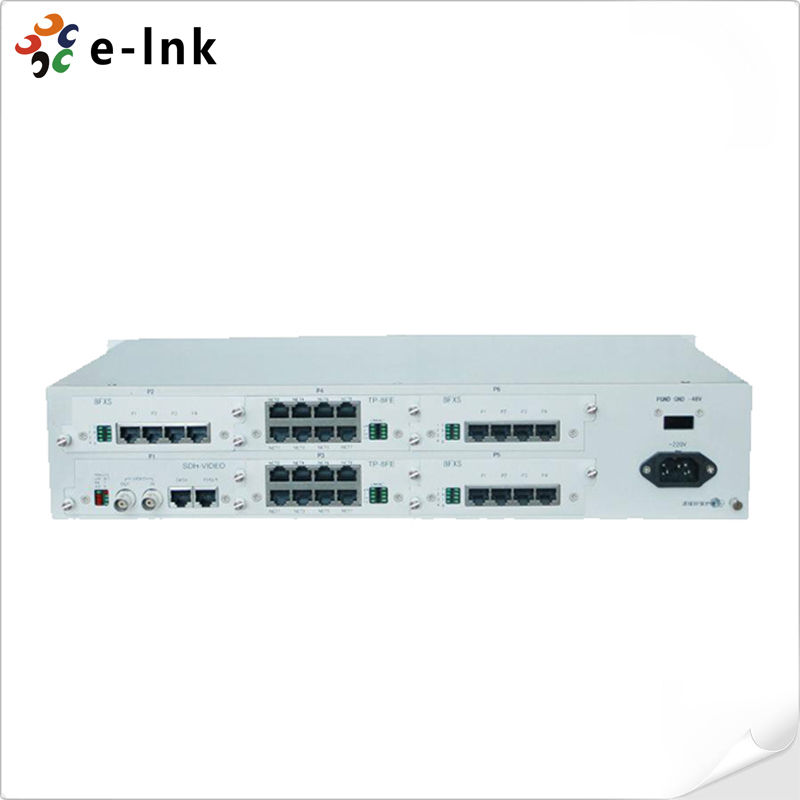

แพลตฟอร์มเข้าถึงบริการ SDH Multiservice 24E1

รายละเอียดสินค้า

Place of Origin: China

ชื่อแบรนด์: E-link

ได้รับการรับรอง: ISO9001, CE, FCC, RoHS

Model Number: LNK-MSAP155-24 SDH/MSAP Multiplexer

เอกสาร: E-link SDH Mux Datasheet V1....0.pdf

เงื่อนไขการชําระเงินและการจัดส่ง

Minimum Order Quantity: 1pcs

ราคา: สามารถต่อรองได้

Packaging Details: Industrial PoE Switch Standard Carton Packaging

Delivery Time: 7-10 working days

Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal

Supply Ability: 100000PCS/Month

หา ราคา ที่ ดี ที่สุด
ติดต่อตอนนี้
รายละเอียด
เน้น:

พลาตฟอร์มการเข้าถึง 24E1 SDH

,

แพลตฟอร์มไฟเบอร์ออปติกหลายบริการ

,

แพลตฟอร์มการเข้าถึง SDH พร้อมการรับประกัน

ความชื้นสัมพัทธ์::
5% ถึง 90% การไม่ยอมแพ้
อุณหภูมิการทำงาน:
-5°ซ ถึง 60°ซ
ขนาด (WxHxD):
440 × 44 × 138 มม.
อุปกรณ์เสริม 1+1 แหล่งจ่ายไฟ:
AC+DC หรือ DC+DC
แหล่งจ่ายไฟ:
-48V DC, +24VDC หรือ 220V (110V) AC
โหมดข้อมูลอีเธอร์เน็ตอย่างรวดเร็ว:
แบ่งปันหรือ VLAN/แยก
ความชื้นสัมพัทธ์::
5% ถึง 90% การไม่ยอมแพ้
อุณหภูมิการทำงาน:
-5°ซ ถึง 60°ซ
ขนาด (WxHxD):
440 × 44 × 138 มม.
อุปกรณ์เสริม 1+1 แหล่งจ่ายไฟ:
AC+DC หรือ DC+DC
แหล่งจ่ายไฟ:
-48V DC, +24VDC หรือ 220V (110V) AC
โหมดข้อมูลอีเธอร์เน็ตอย่างรวดเร็ว:
แบ่งปันหรือ VLAN/แยก
คําอธิบาย
แพลตฟอร์มเข้าถึงบริการ SDH Multiservice 24E1

24E1 SDH Multiservice Access Platform

ข้อดีของผลิตภัณฑ์

· อินเทอร์เฟซออปติคัล STM-1 สองตัวพร้อมระบบสำรอง 1+1 (หากมีตัวใดตัวหนึ่งล้มเหลว อีกตัวจะสำรองข้อมูล)

· ช่องสัญญาณ V.35/V.11 [N × 64K (N = 0 ~ 31)] สองช่อง

· การรวม SDH, PCM, PDH และ Ethernet

· ให้บริการเครือข่าย Ethernet สูงสุด 4 เครือข่ายพร้อมการแยกทางกายภาพ เพื่อให้ได้แบนด์วิดท์ N × 2.048Mbps

· มี 6 ช่อง สามารถใส่การ์ด 8E1, การ์ด 8 FXO/FXS, การ์ด 8 RS232/RS485/RS422, การ์ด Ethernet, E&M, Magnet, Hotline ฯลฯ

· การกำหนดค่าแบบโมดูลาร์และสามารถอัปเกรดได้

· รองรับเครือข่ายแบบจุดต่อจุด แบบลูกโซ่ และแบบวงแหวน

ภาพรวม

LNK-MSAP155-24 SDH/MSAP Multiplexer เป็นอุปกรณ์ส่งสัญญาณใยแก้วนำแสงที่พัฒนาขึ้นใหม่โดย E-link โดยใช้เทคโนโลยี SDH LNK-MSAP155-24 SDH MUX จัดการเพื่อตอบสนองความต้องการของผู้ใช้เท่านั้น และบริการส่ง/เข้าถึงใยแก้วนำแสงอื่นๆ แต่ยังรวมถึงความต้องการของผู้ใช้สำหรับและน่าเชื่อถือยิ่งขึ้น LNK-MSAP155-24 SDH optical multiplexer สามารถเชื่อมต่อโดยตรงกับ PDH multiplexer ระยะไกล, โมเด็มออปติคัล และ multi-service multiplexer และอื่นๆ  LNK-MSAP155-24 เหมาะกับสภาพแวดล้อมที่หลากหลาย



ดัชนีทางเทคนิค

พารามิเตอร์

ข้อมูลจำเพาะ

อินเทอร์เฟซออปติคัล

อัตรา

155Mbps±4.6ppm

ไฟเบอร์แบบปรับได้

โหมด Single/Multi

การบริโภค

-15 ~ -8dBm

ความยาวคลื่น

1310nm/1550nm

ขั้วต่อทางกายภาพ

FC/SC

ความไว

ดีกว่า -32dBm

อินเทอร์เฟซ E1

อัตรา

2048Kbps

รหัส

HDB3

สอดคล้องกับ

มาตรฐาน ITU-T G.703

อิมพีแดนซ์

75Ω/120Ω

โครงสร้างเฟรม

PCM30/31

การส่งสัญญาณ

การส่งสัญญาณขาเข้า

ช่องสัญญาณ

สูงสุด 24

อินเทอร์เฟซ Ethernet

อัตรา

N × 2.048MbpsN≤50

Duplex

การเจรจาต่อรองอัตโนมัติแบบเต็ม/ครึ่ง

ขั้วต่อทางกายภาพ

RJ-45

สอดคล้องกับ

IEEE802.3

อินเทอร์เฟซ FXO/FXS

อิมพีแดนซ์

200Ω + 560Ω//0.1μF

ช่วงความถี่เสียง

300Hz ~ 3400Hz

อัตราส่วนการบีบอัด

Class A ใน ITU G.711

กระแสลูป

25mA

อินเทอร์เฟซ EM2/4

ช่วงความถี่เสียง

300Hz ~ 3400Hz

อัตราส่วนการบีบอัด

Class A ใน ITU G.711

การสูญเสียเสียงสะท้อน

>18dB

อิมพีแดนซ์

600Ω สมดุล

อินเทอร์เฟซ V.24

อัตรา

อะซิงโครนัส<=9600bps

และอะซิงโครนัส 64kbps

สอดคล้องกับ

CCITT V.28

อินเทอร์เฟซ V.35

อัตรา

N × 64KbpsN=0 ~ 31

สอดคล้องกับ

ISO2593

ขั้วต่อทางกายภาพ

RJ-45

สอดคล้องกับ

ITU-T V.35

พลังงาน

แหล่งจ่ายไฟ

220VAC/- 48VDC

การใช้พลังงาน

≤50W

สภาพแวดล้อมการทำงาน

อุณหภูมิในการทำงาน

-30°C ~ 50°C

ความชื้นในการทำงาน

5%~95 % (ไม่มีการควบแน่น)

อุณหภูมิในการจัดเก็บ

-40°C ~ 80°C

ความชื้นในการจัดเก็บ

5%~95 % (ไม่มีการควบแน่น)


ข้อมูลการสั่งซื้อ

ชื่อ

อธิบาย

รูปภาพ

3U-8ETH

ให้บริการ Ethernet 4 ช่อง

แพลตฟอร์มเข้าถึงบริการ SDH Multiservice 24E1 0

3U-WG300

ให้บริการเข้าถึงสัญญาณดิจิตอล E1 2 ช่องจากไซต์ในพื้นที่หรือไซต์ระยะไกล ให้บริการเข้าถึงสัญญาณ No.1, No.7, PRI, V5.2 ใช้ในอุปกรณ์ MUX series ให้บริการเข้าถึงโทรศัพท์หรือฟังก์ชัน PABX

แพลตฟอร์มเข้าถึงบริการ SDH Multiservice 24E1 1

3U-8USER

มี 4 ช่อง สามารถใส่การ์ดธุรกิจ PCM 64K

แพลตฟอร์มเข้าถึงบริการ SDH Multiservice 24E1 2

3U-8E1

มีอินเทอร์เฟซ 8E1

แพลตฟอร์มเข้าถึงบริการ SDH Multiservice 24E1 3

3U-8MVOICE

ให้บริการธุรกิจ 64K 8 ช่อง สามารถตั้งค่า FXO/FXS, Magnet, แม่เหล็ก 2100Hz โดยระบบจัดการเครือข่าย

แพลตฟอร์มเข้าถึงบริการ SDH Multiservice 24E1 4

3U-10FXS

มีอินเทอร์เฟซ 10 FXS

แพลตฟอร์มเข้าถึงบริการ SDH Multiservice 24E1 5

3U-10FXO

มีอินเทอร์เฟซ 10 FXO

แพลตฟอร์มเข้าถึงบริการ SDH Multiservice 24E1 6

3U-4EM2/4VOX

ให้บริการเสียง 2/4 สาย 4 ช่อง, อัตราขยาย: ∞∞, การปรับ: °dB

แพลตฟอร์มเข้าถึงบริการ SDH Multiservice 24E1 7

3U-8V.24

มีอินเทอร์เฟซ V.24 8 ช่อง สามารถตั้งค่าธุรกิจ RS232/RS485/RS422, อินเทอร์เฟซ V.24 สามารถเป็นอินเทอร์เฟซแบบปรับได้แบบอะซิงโครนัส: 019200bps, นอกจากนี้ยังสามารถเป็นอินเทอร์เฟซซิงโครนัสโหมด DCE: 300, 600, 1200, 2400, 4800, 9600, 64Kbps ฯลฯ

แพลตฟอร์มเข้าถึงบริการ SDH Multiservice 24E1 8
