รายละเอียดสินค้า
Place of Origin: China
ชื่อแบรนด์: E-link
เอกสาร: E-link Cassette Plug-in Typ....0.pdf
เงื่อนไขการชําระเงินและการจัดส่ง
Minimum Order Quantity: 1 pcs
ราคา: สามารถต่อรองได้
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Operating Wavelength (nm): |
1260～1650 |
Min Return Loss (dB): |
55 |
Min Directivity (dB): |
55 |
Operating Temperature (℃): |
-40～85 |
Storage Temperature (℃): |
-40～85 |
Max Temperature Stability (dB): |
0.5 |
Operating Wavelength (nm): |
1260～1650 |
Min Return Loss (dB): |
55 |
Min Directivity (dB): |
55 |
Operating Temperature (℃): |
-40～85 |
Storage Temperature (℃): |
-40～85 |
Max Temperature Stability (dB): |
0.5 |

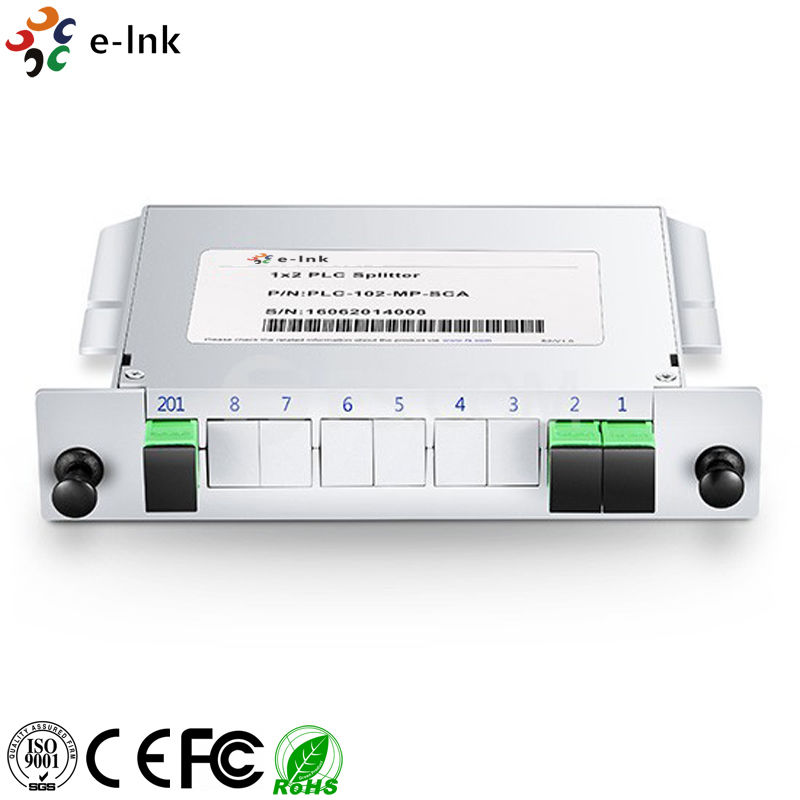

คาเซ็ตประเภทของพล็อกอินเครื่องแยก PLC
ข้อดี
üการสูญเสียการใส่ที่ต่ํา (IL)
üสูง การแยกตัว
üการสูญเสียที่ขึ้นอยู่กับการขั้วขั้วต่ํา (PDL)
üการออกแบบที่คอมแพคต์ เครื่องปรับ
üความยาวคลื่นการทํางานที่กว้าง ระยะ
üดีต่อช่องทาง ความเหมือนกัน
üความน่าเชื่อถือสูงและสูง ความมั่นคง
üเทลคอร์เดีย GR-1209-CORE-2001 สอดคล้อง
üเทลคอร์เดีย GR-1221-CORE-1999 สอดคล้อง
üYD/T-1272Q สอดคล้อง
üQ/CT-2295 สอดคล้อง
üสอดคล้องกับ RoHS-6 ฟรี)
ภาพรวม
รายการE-linkเครื่องแยก PLC (Planar Lightwave Circuit) เป็นอุปกรณ์บริหารพลังงานทางออทคติกที่มีกล่องคาเซ็ท ผลิตโดยใช้เทคโนโลยีแนวคลื่นทางออทคติกของซิลิก้ามันถูกใช้อย่างแพร่หลายในเครือข่าย PON / ODN เพื่อทําความเข้าใจการแยกพลังงานสัญญาณออปติกส์ด้วยอัตราการแยก 1xN หรือ 2xN.E-linkจําหน่ายชุดเครื่องแยก PLC คาเซ็ตที่กําหนดเองเพื่อตอบสนองความต้องการที่แตกต่างกันเกี่ยวกับการตั้งค่าพอร์ต, เครื่องเชื่อมเข้า และ เครื่องเชื่อมออก
อัตราการแสดงผลทางเทคนิค
|
ปริมาตร |
1×N เครื่องแยก PLC Cassette |
||||
|
ความยาวคลื่นการทํางาน (nm) |
1260 ₹1650 |
||||
|
การตั้งค่าท่าเรือ |
1×2 |
1×4 |
1×8 |
1 × 16 |
1×32 |
|
ความสูญเสียการใส่สูงสุด (dB) (ระดับ P/S) |
4.1/4.3 |
7.4/7.6 |
10.5/10.8 |
13.8/14.0 |
16.8/17.2 |
|
ความเท่าเทียมความเสียสูงสุด (dB) |
0.6 |
0.7 |
0.8 |
1.2 |
1.5 |
|
ปริมาณ PDL มากที่สุด (dB) |
0.2 |
0.25 |
|||
|
ขั้นต่ําความสูญเสีย (dB) |
55 |
||||
|
ขั้นตอนการกํากับ (dB) |
55 |
||||
|
ความเสียที่ขึ้นอยู่กับความยาวคลื่นสูงสุด (dB) |
0.5 |
0.8 |
|||
|
ความมั่นคงในอุณหภูมิสูงสุด (dB) |
0.5 |
||||
|
อุณหภูมิการทํางาน (°C) |
-40 ¢ 85 |
||||
|
อุณหภูมิการเก็บรักษา (°C) |
-40 ¢ 85 |
||||
|
ขนาดของอุปกรณ์ L × W × H (mm) |
130 × 100 × 25 |
267x100x50 |
|||
|
ปริมาตร |
เครื่องแยก PLC 2×N Cassette |
||||
|
ความยาวคลื่นการทํางาน (nm) |
1260 ₹1650 |
||||
|
การตั้งค่าท่าเรือ |
2x2 |
2×4 |
2×8 |
2×16 |
2×32 |
|
ความสูญเสียการใส่สูงสุด (dB) |
4.5 |
7.9 |
11.3 |
14.7 |
17.8 |
|
ความเท่าเทียมความเสียสูงสุด (dB) |
0.9 |
1.0 |
1.2 |
1.5 |
1.8 |
|
ปริมาณ PDL มากที่สุด (dB) |
0.3 |
0.35 |
|||
|
ขั้นต่ําความสูญเสีย (dB) |
55 |
||||
|
ขั้นตอนการกํากับ (dB) |
55 |
||||
|
ความเสียที่ขึ้นอยู่กับความยาวคลื่นสูงสุด (dB) |
0.5 |
0.8 |
|||
|
ความมั่นคงในอุณหภูมิสูงสุด (dB) |
0.5 |
||||
|
อุณหภูมิการทํางาน (°C) |
-40 ¢ 85 |
||||
|
อุณหภูมิการเก็บรักษา (°C) |
-40 ¢ 85 |
||||
|
ขนาดของอุปกรณ์ L × W × H (mm) |
130 × 100 × 25 |
267x100x50 |
|||
ข้อมูลการสั่งซื้อ
|
LNK-xxx-CP |
- |
x |
x |
|
เครื่องแยก PLC Cassette |
|
เครื่องเชื่อมเข้า |
เครื่องเชื่อมออก |
|
xxx: |
|
0 = ไม่มี |
0 = ไม่มี |
|
102 = 1 × 2 |
|
1=FC/ยูPC |
1=FC/ยูPC |
|
... |
|
2=FC/APC |
2=FC/APC |
|
132 = 1 × 32 |
|
3=SC/UPC |
3=SC/UPC |
|
202 = 2 × 2 |
|
4=SC/APC |
4=SC/APC |
|
... |
|
5=LC/UPC |
5=LC/UPC |
|
232 = 2 × 32 |
|
6=LC/APC |
6=LC/APC |
การใช้งาน
üFTTH ระบบ
üPON เครือข่าย
üการตรวจจับไฟเบอร์ออปติก ระบบ
üการใช้งานด้านอากาศและทหาร
