รายละเอียดสินค้า
Place of Origin: China
ชื่อแบรนด์: E-link
Model Number: LNK-PDH-E4F1M Series
เอกสาร: E-link Managed 4E1 + 1FE PD....0.pdf
เงื่อนไขการชําระเงินและการจัดส่ง
Minimum Order Quantity: 1 pcs
ราคา: สามารถต่อรองได้
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
216X140X31mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
216X140X31mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |

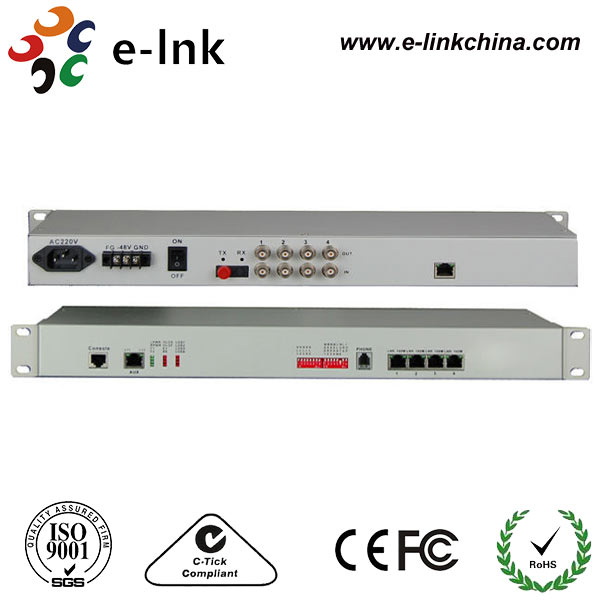

4E1 + 1FE + EOW + Console NMS
ข้อดี
· มีอินเทอร์เฟซดิจิทัล 4 E1, ตัวเลือกอิมพีแดนซ์ 75 Ω~120Ω; ตัวตรวจจับออปติคัลแบบไดนามิกกว้างแบบโมดูลาร์
· โทรศัพท์ธุรกิจดิจิทัล PCM 1 ช่องสัญญาณ (อุปกรณ์เสริม)
· อัตราอินเทอร์เฟซอีเธอร์เน็ตคือ 10/100M, half/full duplex Auto-Nego
· มีอินเทอร์เฟซการจัดการคอนโซล (RS232)
· อุปกรณ์มีอินเทอร์เฟซไฟเบอร์ออปติกหลักและอินเทอร์เฟซไฟเบอร์ออปติกสำรอง ฟังก์ชันสำรองพอร์ตออปติคัลคู่ช่วยให้มั่นใจได้ว่าการทำงานจะไม่หยุดชะงัก (อุปกรณ์เสริม)
· อินเทอร์เฟซ E1 เป็นไปตาม G.703, ใช้เทคโนโลยีการกู้คืนสัญญาณนาฬิกาดิจิทัลและการล็อคเฟสที่ราบรื่น
· เมื่อสัญญาณออปติคัลสูญหาย สามารถตรวจจับได้ว่าอุปกรณ์ระยะไกลปิดอยู่หรือไฟเบอร์ถูกตัดการเชื่อมต่อ และระบุสัญญาณเตือนโดย LED
· อุปกรณ์ในเครื่องสามารถดูสภาพการทำงานของอุปกรณ์ระยะไกลได้
· มีคำสั่ง Loop Back อินเทอร์เฟซระยะไกล, ดูแลรักษาสายได้ง่าย
· ระยะการส่งข้อมูลสูงสุด 2-120 กม. โดยไม่หยุดชะงัก
· รองรับตัวจัดการ SNMP (ตัวแทน SNMP ภายใน)
· สามารถเลือก AC 220V, DC-48V, DC24V ได้
· ฟังก์ชันตรวจจับขั้วไฟฟ้าของแหล่งจ่ายไฟ DC-48V/DC24V, ไม่จำกัดขั้ว
ภาพรวม
อุปกรณ์นี้มี4อินเทอร์เฟซ E1 ช่องสัญญาณ, 1 ช่องสัญญาณ 10/100M Fast Ethernet และ โทรศัพท์สายด่วนดิจิทัล PCM 1 ช่องสัญญาณ (อุปกรณ์เสริม) มีความยืดหยุ่นมาก มีฟังก์ชันการเตือนภัย การทำงานเชื่อถือได้ เสถียร และใช้พลังงานต่ำ บูรณาการสูง และขนาดเล็ก
ดัชนีทางเทคนิค
|
พารามิเตอร์ |
ข้อมูลจำเพาะ |
|
ไฟเบอร์ |
|
|
ไฟเบอร์มัลติโหมด |
|
|
ประเภทไฟเบอร์ |
50/125um, 62.5/125um |
|
ระยะการส่งข้อมูลสูงสุด |
5 กม. @ 62.5 / 125um มัลติไฟเบอร์โหมด, การลดทอน (3dbm/km)ความยาวคลื่น: 820nm |
|
กำลังส่ง |
-12dBm (Min) ~-9dBm (Max) |
|
ความไวของตัวรับ |
-28dBm (Min) |
|
งบประมาณลิงก์ |
16dBm |
|
ไฟเบอร์โหมดเดี่ยว |
|
|
ประเภทไฟเบอร์ |
8/125um, 9/125um |
|
ระยะการส่งข้อมูลสูงสุด |
120 กม. |
|
ระยะการส่งข้อมูล |
120 กม. @ 9 / 125um ไฟเบอร์โหมดเดี่ยว, การลดทอน (0.35dbm/km) |
|
ความยาวคลื่น |
1310nm |
|
กำลังส่ง |
-9dBm (Min) ~-8dBm (Max) |
|
ความไวของตัวรับ |
-27dBm (Min) |
|
งบประมาณลิงก์ |
18dBm |
|
อินเทอร์เฟซ E1 |
|
|
มาตรฐานอินเทอร์เฟซ |
เป็นไปตามโปรโตคอล G.703 |
|
อัตราอินเทอร์เฟซ |
n*64Kbps±50ppm |
|
รหัสอินเทอร์เฟซ |
HDB3 |
|
อิมพีแดนซ์ E1: |
75Ω (ไม่สมดุล), 120Ω (สมดุล) |
|
ความทนทานต่อการสั่น |
สอดคล้องกับโปรโตคอล G.742 และ G.823 |
|
การลดทอนที่อนุญาต |
0~6dBm |
|
อินเทอร์เฟซอีเธอร์เน็ต |
|
|
อัตราอินเทอร์เฟซ |
10/100 Mbps, half/full duplex auto-negotiation |
|
มาตรฐานอินเทอร์เฟซ |
เข้ากันได้กับ IEEE 802.3, IEEE 802.1Q (VLAN) |
|
ความสามารถของที่อยู่ MAC |
4096 |
|
ตัวเชื่อมต่อ |
RJ45, รองรับ Auto-MDIX |
|
พลังงาน |
|
|
แหล่งจ่ายไฟ |
AC180V ~ 260V；DC –48V；DC +24V |
|
การใช้พลังงาน |
≤10W |
|
ขนาด |
|
|
ขนาดผลิตภัณฑ์ |
216X140X31มม.(กว้างxลึกxสูง) |
|
บรรจุภัณฑ์แบบง่าย |
274X193X84มม.(กว้างxลึกxสูง) |
|
น้ำหนักต่อชิ้น |
1.25KG |
|
สภาพแวดล้อมการทำงาน |
|
|
อุณหภูมิในการทำงาน |
-10°C ~ 50°C |
|
ความชื้นในการทำงาน |
5%~95 % (ไม่มีการควบแน่น) |
|
อุณหภูมิในการจัดเก็บ |
-40°C ~ 80°C |
|
ความชื้นในการจัดเก็บ |
5%~95 % (ไม่มีการควบแน่น) |
แอปพลิเคชัน
