รายละเอียดสินค้า
Place of Origin: China
ชื่อแบรนด์: E-link
Model Number: LNK-E16G4 Series
เอกสาร: E-link 16E1+4GE PDH Mux Dat....0.pdf
เงื่อนไขการชําระเงินและการจัดส่ง
Minimum Order Quantity: 1 pcs
ราคา: สามารถต่อรองได้
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X44mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X44mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
ข้อดี
· ใช้ IC ที่มีลิขสิทธิ์ของตนเอง
· แบนด์วิธสูงถึง 1.5G สามารถประหยัดแหล่งที่มาของสาย
· อัตราส่วนเชื่อมต่ออีเธอร์เน็ตคือ 10M/100M/1000M, ปรับได้เองแบบ half/full duplex
· อินเทอร์เฟซอีเธอร์เน็ต 4 ช่องเป็นอินเทอร์เฟซสวิตช์ รองรับ VLAN สามารถตั้งค่าเป็นแยกช่องสัญญาณตรรกะ 4 ช่อง
· อินเทอร์เฟซ E1 เป็นไปตาม G.703 ใช้เทคโนโลยีการกู้คืนสัญญาณนาฬิกาดิจิทัลและการล็อคเฟสที่ราบรื่น
· โทรศัพท์ธุรกิจดิจิทัล PCM 1 ช่อง (อุปกรณ์เสริม)
· มีอินเทอร์เฟซการจัดการคอนโซล
· เมื่อสัญญาณออปติคัลหายไป สามารถตรวจจับได้ว่าอุปกรณ์ระยะไกลปิดเครื่องหรือไฟเบอร์ขาดการเชื่อมต่อ และ แสดง การเตือนโดย LED
· อุปกรณ์ในพื้นที่จะสามารถดูสถานะการทำงานของอุปกรณ์ระยะไกลได้
· มีอินเทอร์เฟซขยาย 2 ช่อง คุณสามารถขยายข้อมูลอะซิงโครนัส 1~2 ช่อง เช่น RS232/RS485/RS422/รหัสแมนเชสเตอร์
· เสียง 1~2 ช่อง, E1 1~2 ช่อง, สวิตช์ 1~4 ช่อง หรือมีคำสั่ง Loop Back อินเทอร์เฟซระยะไกล, ช่วยให้การบำรุงรักษาสายง่ายขึ้น
· ระยะการส่งข้อมูลสูงถึง 2-120Km โดยไม่หยุดชะงัก
· AC 220V, DC-48V, DC24V สามารถเลือกได้
· ฟังก์ชันตรวจจับขั้วไฟฟ้าของแหล่งจ่ายไฟ DC-48V/DC24V, ไม่จำกัดขั้ว
ภาพรวม

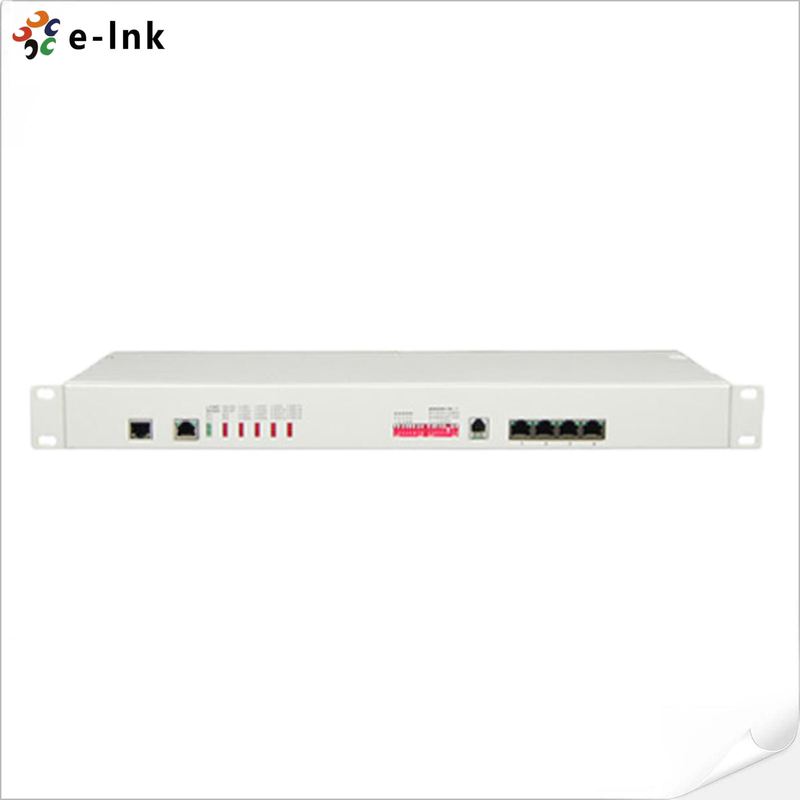

อุปกรณ์นี้เป็นอุปกรณ์ส่งสัญญาณออปติคัลแบบจุดต่อจุดที่พัฒนาขึ้นบนพื้นฐานของ VLSI อุปกรณ์ มีอินเทอร์เฟซ E1 1-16 ช่อง, อินเทอร์เฟซอีเธอร์เน็ต 1-4 ช่อง 10M/100M/1000M (อัตราสาย 1000M) และอินเทอร์เฟซขยาย 2 ช่อง อินเทอร์เฟซอีเธอร์เน็ต 4 ช่องเป็นอินเทอร์เฟซสวิตช์ สามารถรองรับ VLAN อินเทอร์เฟซขยาย 1 ช่องสามารถใช้เป็นช่องสัญญาณการส่งข้อมูลอะซิงโครนัส RS232/RS485/RS422, สัญญาณเสียง, สัญญาณเสียง E&M 2/4 สาย, สัญญาณสวิตช์, สัญญาณอีเธอร์เน็ต (แบนด์วิธ 2M) โทรศัพท์ธุรกิจดิจิทัล 1 ช่องสามารถเลือกได้ มีความยืดหยุ่นมาก มีฟังก์ชันการเตือนภัย การทำงานเชื่อถือได้ เสถียร และใช้พลังงานต่ำ บูรณาการสูง ขนาดเล็ก
ดัชนีทางเทคนิค
|
พารามิเตอร์ |
ข้อมูลจำเพาะ |
|
ไฟเบอร์แบบหลายโหมด |
|
|
ชนิดไฟเบอร์ |
50/125um, 62.5/125um |
|
ระยะการส่งข้อมูลสูงสุด |
5Km @ 62.5 / 125um ไฟเบอร์โหมดเดียว, การลดทอน (3dbm/km)ความยาวคลื่น: 820nm |
|
กำลังส่ง |
-12dBm (Min) ~-9dBm (Max) |
|
ความไวของตัวรับ |
-28dBm (Min) |
|
งบประมาณลิงก์ |
16dBm |
|
ไฟเบอร์โหมดเดียว |
|
|
ชนิดไฟเบอร์ |
8/125um, 9/125um |
|
ระยะการส่งข้อมูลสูงสุด |
40Km |
|
ระยะการส่งข้อมูล |
40Km @ 9 / 125um ไฟเบอร์โหมดเดียว, การลดทอน (0.35dbm/km) |
|
ความยาวคลื่น |
1310nm |
|
กำลังส่ง |
-9dBm (Min) ~-8dBm (Max) |
|
ความไวของตัวรับ |
-27dBm (Min) |
|
งบประมาณลิงก์ |
18dBm |
|
อินเทอร์เฟซไฟเบอร์ |
|
|
เชื่อมต่อ |
FC (ค่าเริ่มต้น), SC/SFP เป็นตัวเลือก |
|
โปรโตคอล |
Telnet และ SNMP |
|
โปรโตคอล SNMP มาตรฐาน |
มีไฟล์ MIB สะดวกในการรวมเข้ากับ SNMP ของบุคคลที่สาม |
|
อินเทอร์เฟซ E1 |
|
|
มาตรฐานอินเทอร์เฟซ |
เป็นไปตามโปรโตคอล G.703 |
|
อัตราอินเทอร์เฟซ |
n*64Kbps±50ppm |
|
รหัสอินเทอร์เฟซ |
HDB3 |
|
E1 Impedance: |
75Ω (ไม่สมดุล), 120Ω (สมดุล) |
|
ความทนทานต่อการสั่น |
สอดคล้องกับโปรโตคอล G.742 และ G.823 |
|
การลดทอนที่อนุญาต |
0~6dBm |
|
กิกะบิต อีเธอร์เน็ต Interface (10/100/1000M) |
|
|
อัตราอินเทอร์เฟซ |
10/100/1000 Mbps, การเจรจาต่อรองอัตโนมัติแบบ half/full duplex |
|
มาตรฐานอินเทอร์เฟซ |
เข้ากันได้กับ IEEE 802.3, IEEE 802.1Q (VLAN) |
|
ความสามารถของที่อยู่ MAC |
4096 |
|
ตัวเชื่อมต่อ |
RJ45, รองรับ Auto-MDIX |
|
พลังงาน |
|
|
แหล่งจ่ายไฟ |
AC180V ~ 260V；DC –48V；DC +24V |
|
การใช้พลังงาน |
≤10W |
|
ขนาด |
|
|
ขนาดผลิตภัณฑ์ |
19 นิ้ว 1U 485X138X44mm(WXDXH) |
|
บรรจุภัณฑ์อย่างง่าย |
522X198X82mm(WXDXH) |
|
น้ำหนักต่อชิ้น |
3KG |
|
สภาพแวดล้อมการทำงาน |
|
|
อุณหภูมิในการทำงาน |
-10°C ~ 50°C |
|
ความชื้นในการทำงาน |
5%~95 % (ไม่มีการควบแน่น) |
|
อุณหภูมิในการจัดเก็บ |
-40°C ~ 80°C |
|
ความชื้นในการจัดเก็บ |
5%~95 % (ไม่มีการควบแน่น) |
การประยุกต์ใช้งาน
