รายละเอียดสินค้า
Place of Origin: China
ชื่อแบรนด์: E-link
Model Number: LNK-E16F4-LCD Series
เอกสาร: E-link 16E1+4FE PDH Mux Dat....0.doc
เงื่อนไขการชําระเงินและการจัดส่ง
Minimum Order Quantity: 1 pcs
ราคา: สามารถต่อรองได้
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X45mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X45mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
ข้อดี
· ให้การส่งผ่าน 16E1 แบบโปร่งใส
· พร้อมจอ LCD 16*2 และตัวแทน SNMP ภายใน
· มีอินเทอร์เฟซการจัดการคอนโซล (RS232)
· มีฟังก์ชันป้องกัน 1+1 สำหรับอินเทอร์เฟซไฟเบอร์สองเส้น และฟังก์ชัน ALS (การปิด/ลดเลเซอร์อัตโนมัติ)
· มีช่อง Ethernet ความเร็วสาย 4*100M รองรับการเจรจาต่อรองร่วมกัน แบนด์วิธ Ethernet ถูกตั้งค่าตามทวีคูณของ 32K
· มีช่องทางสายด่วนหนึ่งช่องทางสำหรับตัวเลือก
· มีอินเทอร์เฟซไฟเบอร์สองเส้น หนึ่งเป็นหลัก อีกหนึ่งเป็นทาส เพื่อให้มั่นใจถึงการส่งผ่านบริการอย่างต่อเนื่อง
· อัตราพอร์ตออปติคัลคือ 155Mbps ระยะการส่งข้อมูลสามารถเข้าถึง 25KM, 40KM, 60KM, 80KM หรือ 100KM
· รหัสอินเทอร์เฟซ E1 คือ HDB3 ลักษณะการสั่นสะเทือนของ E1 เป็นไปตาม ITU-T G.703, G.823 และ G.742
· พอร์ต Ethernet รองรับ full/half duplex, 10M/100M auto-ataptable
· พอร์ต Ethernet รองรับฟังก์ชัน VLAN และมีโหมดการแบ่ง 4 โหมดให้ผู้ใช้เลือก
· ขนาดแพ็คเกจ Ethernet รองรับ 1916 ไบต์ และสามารถตั้งค่าพอร์ต Ethernet 4 พอร์ตแยกกันได้
· มีฟังก์ชันการเตือนภัยที่สมบูรณ์และสามารถตรวจสอบสถานะอุปกรณ์ระยะไกลได้
· รองรับ Fiber Loop-back สองตัว และโหมด E1 loop-back สี่โหมด และจัดการอุปกรณ์ได้อย่างสะดวก
· ผู้ใช้สามารถกำหนดค่าการเตือนภัยหลักและการเตือนภัยรองได้ แสดงผลบน LCD และเสียงเตือนที่ลำโพง
· การรวมกันของ AC110V, AC220V และ DC-48V สำหรับการสำรองข้อมูล
ภาพรวม

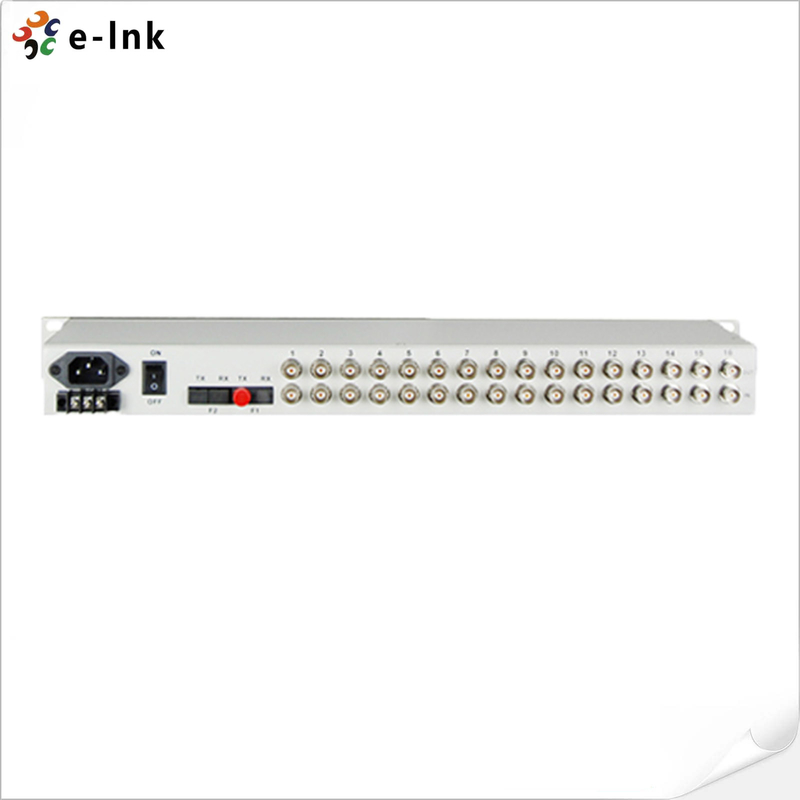

อุปกรณ์นี้ มีอินเทอร์เฟซ E1 1-16 ช่อง, อินเทอร์เฟซ Ethernet 1-4 ช่อง 10M/100M (Line Rate 100M) และอินเทอร์เฟซขยาย 2 ช่อง อินเทอร์เฟซ Ethernet 4 ช่องเป็นอินเทอร์เฟซสวิตช์ สามารถรองรับ VLAN อินเทอร์เฟซขยาย 1 ช่องสามารถใช้เป็นช่องทางการส่งข้อมูลของข้อมูลแบบอะซิงโครนัส RS232/RS485/RS422 สัญญาณเสียง สัญญาณเสียง E&M 2/4 สาย สัญญาณสวิตช์ สัญญาณ Ethernet (แบนด์วิธ 2M) มีความยืดหยุ่นมาก มีฟังก์ชันการเตือนภัย การทำงานมีความน่าเชื่อถือ เสถียร และใช้พลังงานต่ำ บูรณาการสูง และมีขนาดเล็ก
ดัชนีทางเทคนิค
|
พารามิเตอร์ |
ข้อมูลจำเพาะ |
|
ไฟเบอร์แบบหลายโหมด |
|
|
ประเภทไฟเบอร์ |
50/125um, 62.5/125um |
|
ระยะการส่งข้อมูลสูงสุด |
5Km @ 62.5 / 125um ไฟเบอร์โหมดเดียว การลดทอน (3dbm/km) ความยาวคลื่น: 820nm |
|
กำลังส่ง |
-12dBm (ต่ำสุด) ~-9dBm (สูงสุด) |
|
ความไวของตัวรับ |
-28dBm (ต่ำสุด) |
|
งบประมาณลิงก์ |
16dBm |
|
ไฟเบอร์โหมดเดียว |
|
|
ประเภทไฟเบอร์ |
8/125um, 9/125um |
|
ระยะการส่งข้อมูลสูงสุด |
40Km |
|
ระยะการส่งข้อมูล |
40Km @ 9 / 125um ไฟเบอร์โหมดเดียว การลดทอน (0.35dbm/km) |
|
ความยาวคลื่น |
1310nm |
|
กำลังส่ง |
-9dBm (ต่ำสุด) ~-8dBm (สูงสุด) |
|
ความไวของตัวรับ |
-27dBm (ต่ำสุด) |
|
งบประมาณลิงก์ |
18dBm |
|
อินเทอร์เฟซ E1 |
|
|
มาตรฐานอินเทอร์เฟซ |
เป็นไปตามโปรโตคอล G.703 |
|
อัตราอินเทอร์เฟซ |
n*64Kbps±50ppm |
|
รหัสอินเทอร์เฟซ |
HDB3 |
|
อิมพีแดนซ์ E1: |
75Ω (ไม่สมดุล), 120Ω (สมดุล) |
|
ความทนทานต่อการสั่น |
สอดคล้องกับโปรโตคอล G.742 และ G.823 |
|
การลดทอนที่อนุญาต |
0~6dBm |
|
EthernetInterface (10/100M) |
|
|
อัตราอินเทอร์เฟซ |
10/100 Mbps, half/full duplex auto-negotiation |
|
มาตรฐานอินเทอร์เฟซ |
เข้ากันได้กับ IEEE 802.3, IEEE 802.1Q (VLAN) |
|
ความสามารถของที่อยู่ MAC |
4096 |
|
ตัวเชื่อมต่อ |
RJ45, รองรับ Auto-MDIX |
|
พลังงาน |
|
|
แหล่งจ่ายไฟ |
AC180V ~ 260V；DC–48V；DC +24V |
|
การใช้พลังงาน |
≤10W |
|
ขนาด |
|
|
ขนาดผลิตภัณฑ์ |
19 นิ้ว 1U 485X138X44mm(WXDXH) |
|
บรรจุภัณฑ์อย่างง่าย |
522X198X82mm(WXDXH) |
|
น้ำหนักต่อชิ้น |
3KG |
|
สภาพแวดล้อมการทำงาน |
|
|
อุณหภูมิในการทำงาน |
-10°C ~ 50°C |
|
ความชื้นในการทำงาน |
5%~95 % (ไม่มีการควบแน่น) |
|
อุณหภูมิในการจัดเก็บ |
-40°C ~ 80°C |
|
ความชื้นในการจัดเก็บ |
5%~95 % (ไม่มีการควบแน่น) |
