รายละเอียดสินค้า
Place of Origin: China
ชื่อแบรนด์: E-link
ได้รับการรับรอง: CE
Model Number: LNK-GY4E1V1D
เอกสาร: E6U3OK~Z.PDF
เงื่อนไขการชําระเงินและการจัดส่ง
Minimum Order Quantity: 1pc
ราคา: US$299-US$2329/pc
Packaging Details: Industrial Ethernet Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 1000000PCS/Month
Gigabit Fiber Port (FC default): |
1 Ports |
10/100M Ethernet Port with physical isolation to share 100M speed: |
4 Ports |
Analog Video: |
1 Ports |
RS485 Return Data: |
1 Ports |
Input Voltage: |
24VDC(18-36VDC), Redundant dual inputs |
Operating Temperature: |
-40℃-85℃ |
Gigabit Fiber Port (FC default): |
1 Ports |
10/100M Ethernet Port with physical isolation to share 100M speed: |
4 Ports |
Analog Video: |
1 Ports |
RS485 Return Data: |
1 Ports |
Input Voltage: |
24VDC(18-36VDC), Redundant dual inputs |
Operating Temperature: |
-40℃-85℃ |

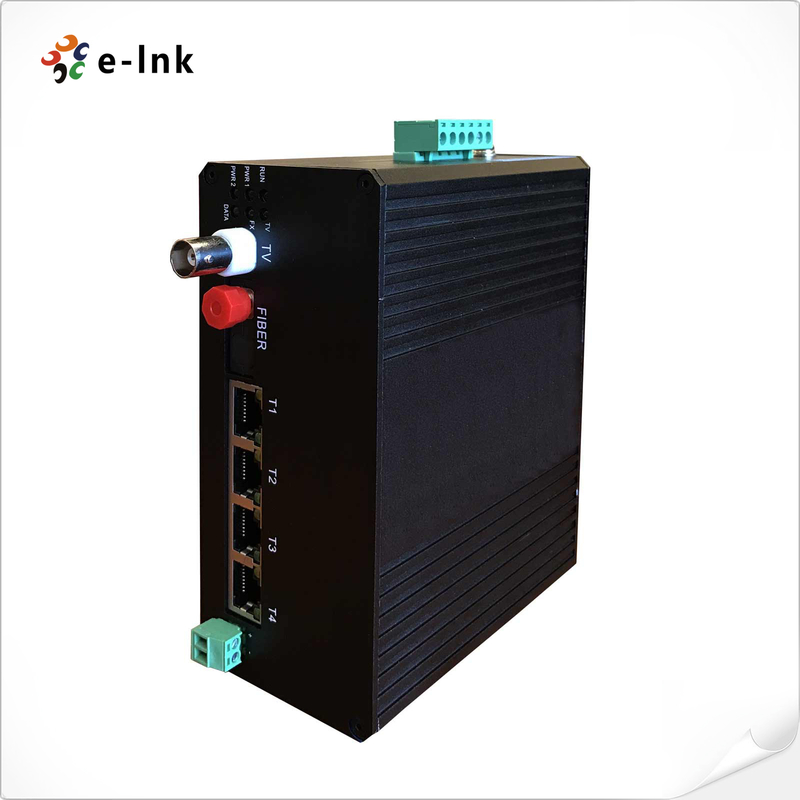

สวิตช์วีดีโอเอเธอร์เน็ตอุตสาหกรรม 4x100M เอเธอร์เน็ต 1 วิดีโอ 1 RS485 1 ไฟเบอร์กิกาบิต
รายการLNK-GY4E1V1D อินดัสเตอรเน็ตสวิตช์วีดีโออุตสาหกรรมคือแข็งแกร่ง หนาแน่นการแก้ไขเครือข่ายสภาพแวดล้อมอุตสาหกรรมที่รุนแรงมันรวมสายพาน Ethernet 4×10/100M,1 × อินเตอร์เฟซวีดีโอ,1 × RS485 สายพานข้อมูลลําดับและ1×Gigabit สายไฟเบอร์อัพลิงทําให้มันเหมาะสมสําหรับเครือข่ายอุตสาหกรรมหลายโปรโตคอล.
✅การเชื่อมต่ออุตสาหกรรมหลายโปรโตคอล
4 × การแยกแยกทางกายภาพ 10/100M Ethernet Port: รับประกันภาคเครือข่ายที่ปลอดภัยและอิสระสําหรับเครือข่ายภายในและสาธารณะ.
1× อินเตอร์เฟซวีดีโอ: การสนับสนุนการบูรณาการกล้อง CCTV/IPสําหรับเครือข่ายการตรวจสอบ.
1× RS485 Serial Port: เปิดให้ใช้การสื่อสารของอุปกรณ์ PLC/SCADA(MODBUS RTU, PROFIBUS)
1 × กิกะบิต ไฟเบอร์อัพลิงค์ (1000BASE-X): ขยายสายไฟเบอร์ระยะไกล(สูงสุด120 กิโลเมตร)
✅ความน่าเชื่อถือในระดับอุตสาหกรรม
เทคโนโลยีการแยกตัว: ป้องกันการรบกวนระหว่างเครือข่ายสําหรับระบบสําคัญต่อภารกิจ.
ระยะอุณหภูมิที่กว้าง (-40 °C ถึง 75 °C): ดําเนินการในสภาพภายนอก/อุตสาหกรรมที่รุนแรง.
IP40 โฮสติกโลหะ: ต้านทานฝุ่น, ความสั่นสะเทือน, และการแทรกแซง EMI.
✅การ รับใช้ ที่ ปรับปรุง
การขยายความกว้างแบนด์วิทของ DSLAM: การปรับปรุงเครือข่ายไฟเบอร์เก่าโดยไม่ใช้สายไฟใหม่
การแยกแยกหลายเครือข่าย: เหมาะสําหรับการรวมตัวกันของเครือข่าย OT/IT ที่ปลอดภัย.
การติดตั้งแบบ Plug-and-Play: ไม่จําเป็นต้องมีการปรับแต่งที่ซับซ้อน
การสนับสนุน 1536 ไบท์ Jumbo Frame: ปรับปรุงอัตราการผ่านสําหรับวิดีโอและแพคเกตข้อมูลขนาดใหญ่
1MB Buffer กรอบที่ติดตั้ง: ป้องกันการสูญเสียแพ็คเก็ตระหว่างการกระจายของรถยนต์ในสถานที่ที่มีการจราจรมาก
เลือกรูปแบบการสลับโดยอัตโนมัติ:การจัดเก็บและส่ง(ตรวจสอบความผิดพลาด) หรือตัดผ่าน(ความช้าต่ํา < 5μs)
4×10/100M สนามทางการเจรจาแบบอัตโนมัติ: การสนับสนุนFull/Half-Duplex และ Auto-MDI/MDIXสําหรับเครื่องเชื่อมต่อสายพาน plug-and-play
1024 ตารางที่อยู่ MAC: เปิดให้ใช้การเรียนรู้ / อัพเดทอัตโนมัติสําหรับเครือข่ายอุปกรณ์ขนาดใหญ่
อินเตอร์เฟซวีดีโอ: ติดต่อโดยตรงกล้อง CCTV/ANPRไม่มีเครื่องแปลงเสริม
การป้องกันสายฟ้า 6KV: การป้องกันการกระตุ้นแรงในอุปกรณ์ภายนอก
การเข้าพลังงานแบบสองแบบ 12-48VDC: รับประกันการทํางานตลอด 24 / 7ด้วยการสนับสนุน PSU ที่เหลือ
ระยะอุณหภูมิที่กว้าง (-40 °C ถึง 85 °C): ดําเนินการในสภาพแวดล้อมที่รุนแรง(โรงงาน, ถนนใต้ดิน, สถานีไฟฟ้า)
การขยายความกว้างแบนด์วิทของ DSLAM: การปรับปรุงเครือข่ายไฟเบอร์เก่าโดยไม่มีการเปลี่ยนเคเบิล
ตัวแสดงสถานะท่าเรือ LED: ติดตามในเวลาจริงสายเชื่อม/กิจกรรม/ความเร็วต่อท่าเรือ
DIN-Rail/Wall-Mount (IP40): พับตึงกล่องโลหะสําหรับตู้ที่มีพื้นที่จํากัด
สถานการณ์การใช้งาน
ระบบเฝ้าระวังอุตสาหกรรม
รวมกล้อง IP (พอร์ตวีดีโอ),อุปกรณ์ Ethernetและเครื่องตรวจจับ RS485ในเครือข่ายการติดตามแบบรวม
ทําให้วิเคราะห์วิดีโอในเวลาจริงด้วยการส่งข้อมูลความช้าต่ํา (< 5μs)
เหมาะสําหรับการรักษาความปลอดภัยในโรงงานที่ฉลาดและการติดตามพื้นที่อันตราย
โครงสร้างพื้นฐานการขนส่ง
อํานาจระบบสื่อสารทางรถไฟฟ้า/อุโมงค์ด้วยการป้องกันการแยกไฟฟ้า
เครื่องรวมกล้องวงจรปิด (วีดีโอ),เครื่องควบคุมสัญญาณ (RS485)และข้อมูล Ethernetในเครือข่ายที่สอดคล้องกับ EN 50155
ทนได้ความสั่นสะเทือนและอุณหภูมิสูงสุด (-40°C ถึง 85°C)ในการใช้งานรถยนต์
เครือข่ายพลังงานและอุปกรณ์สาธารณะ
ติดต่อระบบ SCADA สาทรผ่านRS485 MODBUSและการใช้ไฟเบอร์ออปติก
ให้การสื่อสารที่ป้องกันความแรงกระจายสูง (6kV)สําหรับอุปกรณ์เครือข่ายฉลาด
พบกันมาตรฐาน IEC 61850-3สําหรับระบบอัตโนมัติพลังงาน
การจัดตั้งเมืองฉลาด
สารประกอบกล้องจราจร (วีดีโอ),เครื่องตรวจจับ IoT (RS485)และอุปกรณ์ Ethernetในกล่องติดถนน
การสนับสนุนการขยายความกว้างแบนด์วิทของ DSLAMโดยไม่มีการเปลี่ยนสายไฟเบอร์
ระดับ IP40 สําหรับการติดตั้งคิโอสก์กลางแจ้งในสภาพอากาศที่รุนแรง
การดําเนินงานด้านน้ํามัน/ก๊าซ และเหมืองแร่
สร้างเครือข่ายกันระเบิดด้วยท่าเรือที่โดดเดี่ยวทางกายภาพ
ส่งวิดีโอเวิร์คเวอร์และการวัดระยะไกลอุปกรณ์ (RS485)ผ่านการเชื่อมต่อไฟเบอร์ที่ปลอดภัย
การเข้าพลังงานแบบคู่แบบ DCให้ความน่าเชื่อถือในสถานที่ที่อยู่ไกล
ความเด่นทางเทคนิค
ความโปร่งใสของโปรโตคอลสําหรับวิดีโอ (ONVIF), ข้อมูล (MODBUS) และเอเธิร์เน็ต (IEEE 802.3)
ความช้าที่กําหนดได้สําหรับโปรต็อกอลอุตสาหกรรมที่มีความรู้สึกต่อเวลา
การเคลือบแบบสอดคล้องป้องกันความชื้นและก๊าซที่กัดสนอง
อัตโนมัติ failoverผ่านความแรงเข้าที่เหลือ (12-48VDC)
อัตราการแสดงผลทางเทคนิค
| ปริมาตร | รายละเอียด |
| ลักษณะทางกายภาพ |
บ้าน: วัสดุเหล็กอัลลูมิเนียมที่มีการป้องกัน IP40 ขนาด: 138mm ((L) X 112mm ((W) X 60mm ((H) น้ําหนัก: 690 กรัม การติดตั้ง: การติดตั้ง Din-Rail การติดตั้งผนัง |
| อินเตอร์เฟซ |
4 ท่าทาง RJ45 สอดคล้องกับ IEEE8023, IEEE802.3u, 10/100Base-T ((X) 10/100Base-T(X) ความเร็วการเจรจาอัตโนมัติ โหมด Full/Half Duplex การเชื่อมต่อ MDI-MDI-X อัตโนมัติ ระยะทางส่ง Cat-5 สูงสุด 100M 1 BNC Port รูปแบบวีดีโอ PAL/NTSC/SECAM อุปทานวีดีโอ 75Ω 1 สายพานข้อมูล รูปแบบข้อมูล RS485 1 Port ไฟเบอร์ ติดตาม IEEE802.3u, 1000Base-FX อัตรา: 1000Mbps ความยาวคลื่น: 1310nm/1550nm ระยะทางการส่งส่งสูงสุด 500m กับหลายรูปแบบ ระยะทางการส่งส่งสูงสุด 20km,40km,60km,80km ด้วยโหมดเดียว อินเตอร์เฟซ SC/ST/FC ไม่จําเป็น |
| พลัง |
ความดันการเข้า: 24VDC ((18-36VDC) ปัจจุบันเข้า: <0.5A @ 24VDC การป้องกันกระแสอัพโหลด: การสนับสนุน การป้องกัน polarity: การสนับสนุน การคุ้มครองที่ไม่จําเป็น: การสนับสนุน การเชื่อมต่อ: บล็อกปลาย 6 ปิน |
| ขอบเขตสิ่งแวดล้อม |
อุณหภูมิการทํางาน: -40°C-85°C อุณหภูมิในการเก็บรักษา: -40°C - 85°C ความชื้นสัมพัทธ์ในสภาพแวดล้อม: 5% - 95% (ไม่หมัก) |
| การรับประกัน | 5 ปี |
