รายละเอียดสินค้า
Place of Origin: China
ชื่อแบรนด์: E-link
Model Number: LNK-E16F4-LCD Series
เอกสาร: E-link 16E1+4FE+LCD+SNMP PD....0.pdf
เงื่อนไขการชําระเงินและการจัดส่ง
Minimum Order Quantity: 1 pcs
ราคา: สามารถต่อรองได้
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X45mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X45mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
ข้อดี
· ให้การส่งผ่าน 16E1 แบบโปร่งใส
· พร้อมจอแสดงผล LCD 16*2 ตัวและ SNMP agent ภายใน
· มีอินเทอร์เฟซการจัดการคอนโซล (RS232)
· มีฟังก์ชันป้องกันไฟเบอร์ 2 ช่อง 1+1 และฟังก์ชัน ALS (Automatic Laser Shutdown/Reduction)
· มีช่อง Ethernet ความเร็วสาย 4*100M รองรับการเจรจาต่อรองร่วมกัน แบนด์วิดท์ Ethernet ถูกตั้งค่าตามทวีคูณของ 32K
· มีช่องฮอตไลน์หนึ่งช่องสำหรับตัวเลือก
· มีอินเทอร์เฟซไฟเบอร์สองช่อง หนึ่งช่องเป็นมาสเตอร์ อีกช่องเป็นสเลฟ เพื่อให้มั่นใจว่าการส่งผ่านบริการจะไม่ถูกขัดจังหวะ
· อัตราพอร์ตออปติคัลคือ 155Mbps ระยะการส่งข้อมูลสามารถเข้าถึง 25KM, 40KM, 60KM, 80KM หรือ 100KM
· รหัสอินเทอร์เฟซ E1 คือ HDB3 ลักษณะการสั่นสะเทือนของ E1 เป็นไปตาม ITU-T G.703, G.823 และ G.742
· พอร์ต Ethernet รองรับ full/half duplex, 10M/100M auto-ataptable
· พอร์ต Ethernet รองรับฟังก์ชัน VLAN และมีโหมดการแบ่ง 4 โหมดให้ผู้ใช้เลือก
· ขนาดแพ็คเกจ Ethernet รองรับ 1916 ไบต์ และสามารถตั้งค่าพอร์ต Ethernet 4 พอร์ตแยกกันได้
· มีฟังก์ชันการเตือนภัยที่สมบูรณ์และสามารถตรวจสอบสถานะอุปกรณ์ระยะไกลได้
· รองรับ Fiber Loop-back สองตัว และโหมด E1 loop-back สี่โหมด และจัดการอุปกรณ์ได้อย่างสะดวก
· ผู้ใช้สามารถกำหนดค่าการเตือนภัยหลักและการเตือนภัยรองได้ แสดงผลบน LCD และส่งเสียงเตือนที่ลำโพง
ภาพรวม
อุปกรณ์นี้มีการควบคุมคอนโซล,ให้การป้องกันเส้นทางไฟเบอร์ 1+1 การส่งข้อมูลแบบออปติคัลแบบจุดต่อจุด จอแสดงผล LCD บนพื้นฐานของการพัฒนาการส่งข้อมูลแบบออปติคัล PDH ของบริษัทของเรา ใช้ VLSI พิเศษและ SNMP NMS

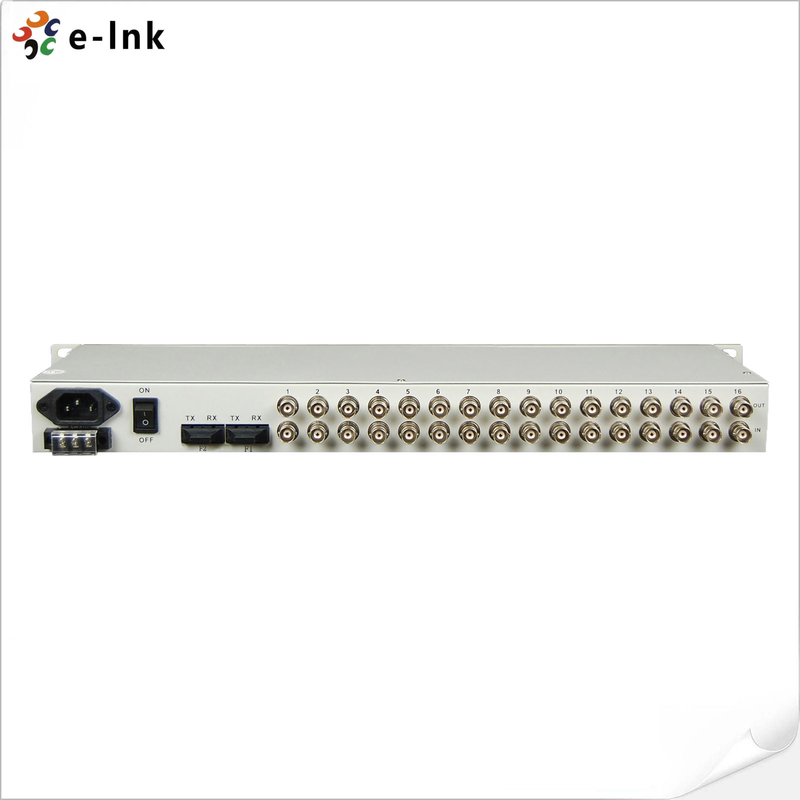

อุปกรณ์นี้เป็นอุปกรณ์ส่งข้อมูลแบบออปติคัลแบบจุดต่อจุด 16E1 พร้อมจอแสดงผล LCD ใช้ชิป FPGA และง่ายต่อการอัปเกรด เป็นโครงสร้างบอร์ดเดียวและความจุในการส่งข้อมูลที่ใหญ่ที่สุดคือ 16E1, ข้อมูล Ethernet ช่อง 4*100M และพอร์ต AUX 2 พอร์ต ซึ่งใช้สำหรับการส่งข้อมูลอื่นๆ เช่น RS232/RS485/RS422
ดัชนีทางเทคนิค
|
พารามิเตอร์ |
ข้อมูลจำเพาะ |
|
ไฟเบอร์แบบมัลติโหมด |
|
|
ชนิดไฟเบอร์ |
50/125um, 62.5/125um |
|
ระยะการส่งข้อมูลสูงสุด |
5Km @ 62.5 / 125um ไฟเบอร์โหมดเดียว การลดทอน (3dbm/km) ความยาวคลื่น: 820nm |
|
กำลังส่ง |
-12dBm (Min) ~-9dBm (Max) |
|
ความไวของตัวรับ |
-28dBm (Min) |
|
งบประมาณลิงก์ |
16dBm |
|
ไฟเบอร์โหมดเดียว |
|
|
ชนิดไฟเบอร์ |
8/125um, 9/125um |
|
ระยะการส่งข้อมูลสูงสุด |
10-120กม. |
|
ระยะการส่งข้อมูล |
40Km @ 9 / 125um ไฟเบอร์โหมดเดียว การลดทอน (0.35dbm/km) |
|
ความยาวคลื่น |
1310nm |
|
กำลังส่ง |
-9dBm (Min) ~-8dBm (Max) |
|
ความไวของตัวรับ |
-27dBm (Min) |
|
งบประมาณลิงก์ |
18dBm |
|
อินเทอร์เฟซไฟเบอร์ |
|
|
เชื่อมต่อ |
FC (ค่าเริ่มต้น), SC/SFP เป็นตัวเลือก |
|
จำนวนพอร์ต |
2 (1+1) |
|
ฟังก์ชันการจัดการ |
|
|
โปรโตคอล |
Telnet และ SNMP |
|
โปรโตคอล SNMP มาตรฐาน |
มีไฟล์ MIB สะดวกในการรวมเข้ากับ SNMP ของบุคคลที่สาม |
|
อินเทอร์เฟซ E1 |
|
|
เข้ากันได้กับ IEEE 802.3, IEEE 802.1Q (VLAN) |
เป็นไปตามโปรโตคอล G.703 |
|
อัตราอินเทอร์เฟซ |
n*64Kbps±50ppm |
|
รหัสอินเทอร์เฟซ |
HDB3 |
|
E1 Impedance: |
75Ω (ไม่สมดุล), 120Ω (สมดุล) |
|
ความทนทานต่อการสั่น |
สอดคล้องกับโปรโตคอล G.742 และ G.823 |
|
การลดทอนที่อนุญาต |
0~6dBm |
|
Ethernet อินเทอร์เฟซ (10/100MUTP )อัตราอินเทอร์เฟซ |
|
|
10/100Mbps, half/full duplex auto-negotiation |
มาตรฐานอินเทอร์เฟซ |
|
เข้ากันได้กับ IEEE 802.3, IEEE 802.1Q (VLAN) |
ความสามารถของที่อยู่ MAC |
|
1024 |
ตัวเชื่อมต่อ |
|
RJ45, รองรับ Auto-MDIX |
พลังงาน |
|
แหล่งจ่ายไฟ |
|
|
AC180V ~ 260V |
；DC +24V–48V；DC +24Vการใช้พลังงาน |
|
≤ |
10Wขนาด |
|
ขนาดผลิตภัณฑ์ |
|
|
19 นิ้ว 1U |
485X138X4 5มม.(กว้างxลึกxสูง)บรรจุภัณฑ์อย่างง่าย |
|
522X198X82mm(กว้างxลึกxสูง) |
น้ำหนักต่อชิ้น |
|
3KG |
สภาพแวดล้อมการทำงาน |
|
อุณหภูมิในการทำงาน |
|
|
-10°C ~ 50°C |
ความชื้นในการทำงาน |
|
5%~95 % (ไม่มีการควบแน่น) |
การประยุกต์ใช้งาน |
|
-40°C ~ 80°C |
ความชื้นในการจัดเก็บ |
|
5%~95 % (ไม่มีการควบแน่น) |
การประยุกต์ใช้งาน |
