รายละเอียดสินค้า
Place of Origin: China
ชื่อแบรนด์: E-link
Model Number: LNK-PDH-E4G4-2SFP Series
เอกสาร: E-link 4E1+4GE PDH Mux Data....0.pdf
เงื่อนไขการชําระเงินและการจัดส่ง
Minimum Order Quantity: 1 pcs
ราคา: สามารถต่อรองได้
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X44mm(WXDXH) |
Simple packaging: |
522X198X82mm(WXDXH) |
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X44mm(WXDXH) |
Simple packaging: |
522X198X82mm(WXDXH) |

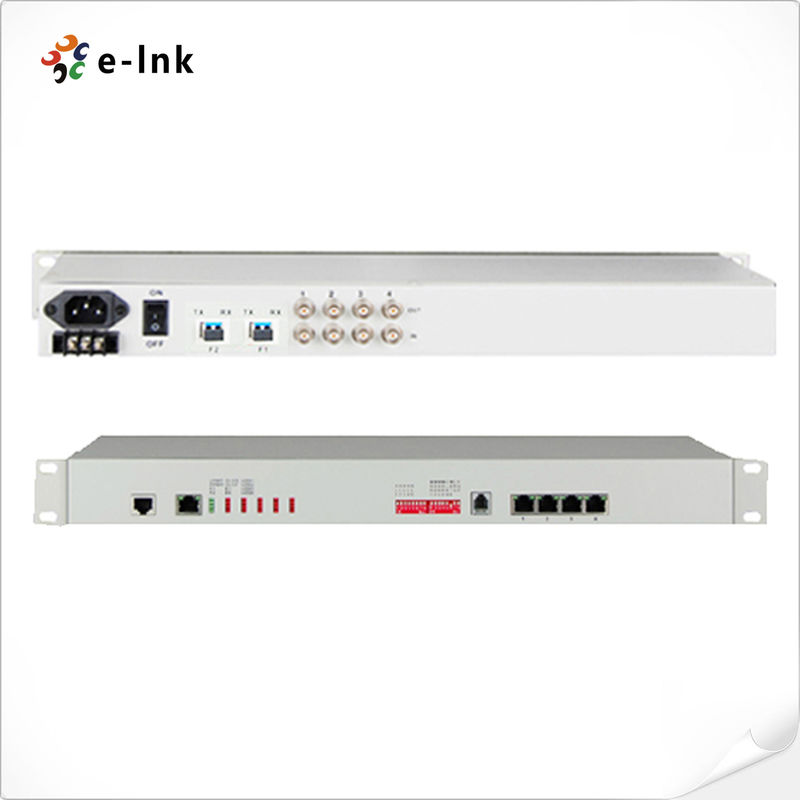

4E1 + 4GE 1+1 Fiber PDH Multiplexer
ข้อดี
· ใช้ IC ที่มีลิขสิทธิ์
· ตัวตรวจจับแสงแบบไดนามิกกว้างแบบโมดูลาร์
· อุปกรณ์มีอินเทอร์เฟซไฟเบอร์ออปติกหลักและอินเทอร์เฟซไฟเบอร์ออปติกสำรอง ฟังก์ชันสำรองพอร์ตออปติคัลคู่ช่วยให้มั่นใจได้ว่าจะไม่มีการทำงานขัดข้อง
· อัตราอินเทอร์เฟซอีเธอร์เน็ตคือ 10M/100/1000M, การเจรจาต่อรองอัตโนมัติแบบกึ่ง/ฟูลดูเพล็กซ์
· อินเทอร์เฟซอีเธอร์เน็ต 4 ช่องสัญญาณเป็นอินเทอร์เฟซสวิตช์ รองรับ VLAN สามารถตั้งค่าเป็นการแยกตรรกะ 4 ช่องสัญญาณ
· อินเทอร์เฟซ E1 เป็นไปตาม G.703 ใช้เทคโนโลยีการกู้คืนสัญญาณนาฬิกาดิจิทัลและการล็อคเฟสที่ราบรื่น
· โทรศัพท์ธุรกิจดิจิทัล PCM 1 ช่องสัญญาณ (อุปกรณ์เสริม)
· เมื่อสัญญาณแสงหายไป สามารถตรวจจับได้ว่าอุปกรณ์ระยะไกลปิดอยู่หรือไฟเบอร์ขาดการเชื่อมต่อ และระบุสัญญาณเตือนโดย LED
· อุปกรณ์ในพื้นที่จะสามารถดูสภาพการทำงานของอุปกรณ์ระยะไกลได้
· มีอินเทอร์เฟซขยาย 2 ช่องสัญญาณ คุณสามารถขยายข้อมูลอะซิงโครนัส 1~2 ช่องสัญญาณ เช่น RS232/RS485/RS422/รหัสแมนเชสเตอร์;
· เสียง 1~2 ช่องสัญญาณ, สวิตช์ 1~4 ช่องสัญญาณ หรือเสียงสอง/สี่สาย และอื่นๆ
· มีคำสั่ง Loop Back อินเทอร์เฟซระยะไกล เพื่อความสะดวกในการบำรุงรักษาสาย
· ระยะการส่งข้อมูลสูงสุด 2-120Km โดยไม่หยุดชะงัก
· AC 220V, DC-48V, DC24V สามารถเลือกได้
· ฟังก์ชันตรวจจับขั้วไฟฟ้าของแหล่งจ่ายไฟ DC-48V/DC24V, ไม่จำกัดขั้ว
ภาพรวม
อุปกรณ์นี้มีอินเทอร์เฟซ E1 1-4 ช่องสัญญาณ, อินเทอร์เฟซไฟเบอร์ออปติกหลักและอินเทอร์เฟซไฟเบอร์ออปติกสำรอง, อินเทอร์เฟซอีเธอร์เน็ต 1-4 ช่องสัญญาณ 10M/100/1000M (อัตราสาย 1000M) และอินเทอร์เฟซขยาย 2 ช่องสัญญาณ อินเทอร์เฟซอีเธอร์เน็ต 4 ช่องสัญญาณเป็นอินเทอร์เฟซสวิตช์ สามารถรองรับ VLAN ได้ อินเทอร์เฟซขยาย 2 ช่องสัญญาณสามารถใช้เป็นช่องสัญญาณการส่งข้อมูลของข้อมูลอะซิงโครนัส RS232/RS485/RS422, สัญญาณเสียง, สัญญาณเสียง E&M 2/4 สาย, สัญญาณสวิตช์, สัญญาณอีเธอร์เน็ต (แบนด์วิธ 2M) มีความยืดหยุ่นมาก มีฟังก์ชันการเตือนภัย การทำงานมีความน่าเชื่อถือ เสถียร และใช้พลังงานต่ำ บูรณาการสูง ขนาดเล็ก
ดัชนีทางเทคนิค
|
พารามิเตอร์ |
ข้อมูลจำเพาะ |
|
ไฟเบอร์ |
|
|
ไฟเบอร์มัลติโหมด |
|
|
ประเภทไฟเบอร์ |
50/125um, 62.5/125um |
|
ระยะการส่งข้อมูลสูงสุด |
5Km @ ไฟเบอร์โหมดเดี่ยว 62.5 / 125um, การลดทอน (3dbm/km) ความยาวคลื่น: 820nm |
|
กำลังส่ง |
-12dBm (Min) ~-9dBm (Max) |
|
ความไวของตัวรับ |
-28dBm (Min) |
|
งบประมาณลิงก์ |
16dBm |
|
ไฟเบอร์โหมดเดี่ยว |
|
|
ประเภทไฟเบอร์ |
8/125um, 9/125um |
|
ระยะการส่งข้อมูลสูงสุด |
40Km |
|
ระยะการส่งข้อมูล |
40Km @ ไฟเบอร์โหมดเดี่ยว 9 / 125um, การลดทอน (0.35dbm/km) |
|
ความยาวคลื่น |
1310nm |
|
กำลังส่ง |
-9dBm (Min) ~-8dBm (Max) |
|
ความไวของตัวรับ |
-27dBm (Min) |
|
งบประมาณลิงก์ |
18dBm |
|
อินเทอร์เฟซ E1 |
|
|
มาตรฐานอินเทอร์เฟซ |
เป็นไปตามโปรโตคอล G.703 |
|
อัตราอินเทอร์เฟซ |
n*64Kbps±50ppm |
|
รหัสอินเทอร์เฟซ |
HDB3 |
|
อิมพีแดนซ์ E1: |
75Ω (ไม่สมดุล), 120Ω (สมดุล) |
|
ความทนทานต่อการสั่น |
สอดคล้องกับโปรโตคอล G.742 และ G.823 |
|
การลดทอนที่อนุญาต |
0~6dBm |
|
อีเธอร์เน็ต Interface (10/100M) |
|
|
อัตราอินเทอร์เฟซ |
10/100/1000Mbps, การเจรจาต่อรองอัตโนมัติแบบกึ่ง/ฟูลดูเพล็กซ์ |
|
มาตรฐานอินเทอร์เฟซ |
เข้ากันได้กับ IEEE 802.3, IEEE 802.1Q (VLAN) |
|
ความสามารถของที่อยู่ MAC |
4096 |
|
ตัวเชื่อมต่อ |
RJ45, รองรับ Auto-MDIX |
|
พลังงาน |
|
|
แหล่งจ่ายไฟ |
AC180V ~ 260V；DC –48V；DC +24V |
|
การใช้พลังงาน |
≤10W |
|
ขนาด |
|
|
ขนาดผลิตภัณฑ์ |
19 นิ้ว 1U 485X138X44mm(WXDXH) |
|
บรรจุภัณฑ์อย่างง่าย |
522X198X82mm(WXDXH) |
|
น้ำหนักต่อชิ้น |
3KG |
|
สภาพแวดล้อมการทำงาน |
|
|
อุณหภูมิในการทำงาน |
-10°C ~ 50°C |
|
ความชื้นในการทำงาน |
5%~95 % (ไม่มีการควบแน่น) |
|
อุณหภูมิในการจัดเก็บ |
-40°C ~ 80°C |
|
ความชื้นในการจัดเก็บ |
5%~95 % (ไม่มีการควบแน่น) |
แอปพลิเคชัน
