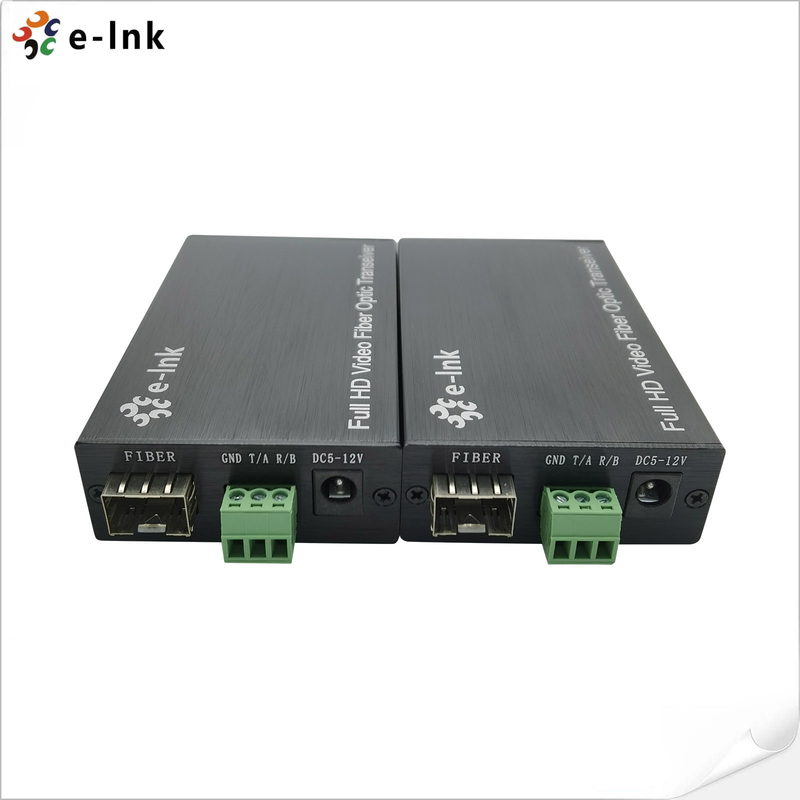

ตัวขยายสัญญาณไฟเบอร์ออปติก 20 กม. 1 ช่อง HDMI + 1 ช่องสัญญาณเสียงสเตอริโอแบบสองทิศทาง + 1 ช่อง RS232

1Ch HDMI + 1Ch สเตรีโอสองทิศ + 1Ch RS232 ผ่านไฟเบอร์ออปติก เอ็กซ์เทนเดอร์ 20 กม.

ภาพรวมสินค้า
รายการเครื่องขยายไฟเบอร์ออปติกซีรีส์ LNK-HF100DAส่งการส่งสัญญาณสามสัญญาณ(HDMI + เสียงสเตเรีย + การควบคุม RS232)สายเคเบิลไฟเบอร์ออปติกเดียวโดยให้การขยาย AV ระยะไกลด้วยการทําลายสัญญาณ 0เครื่องขยายขนาดมืออาชีพนี้รองรับความละเอียดเต็ม HD 1920x1200@60Hzขณะที่ยังคงความสอดคล้องกับ HDCP 1.4และความเหมาะสม HDMI 1.4b/3Dทําให้มันเหมาะสมสําหรับอุปกรณ์ AV ที่มีความสําคัญต่อภารกิจที่ความสมบูรณ์แบบของสัญญาณเป็นสิ่งสําคัญที่สุด

คุณลักษณะและประโยชน์สําคัญ

✅การส่งสัญญาณไฟเบอร์ออปติกหลายสัญญาณ

• วิดีโอ HDMI 1.4bด้วยการสนับสนุน 3 มิติ

• เสียงสเตียโรยสองทิศ(2.0CH)

• ช่องควบคุมลําดับ RS232

• สารละลายเส้นใยเดียวลดความวุ่นวายของสายไฟฟ้า

✅ผลงานวีดีโอระดับพรีเมี่ยม

• 1920x1200@60Hzความละเอียดสูงสุด

• การสนับสนุนสีลึก(24/30/36-bit)

• การจัดการ EDID อัตโนมัติสําหรับความเหมาะสมของจอ

• สอดคล้องกับ HDCP 1.4สําหรับเนื้อหาที่คุ้มครอง

✅ความ น่า เชื่อถือ ใน ระยะไกล

• การส่งสัญญาณไฟเบอร์ออปติกกําจัดการแทรกแซง EMI/RFI

• รองรับไฟเบอร์แบบเดียว(สูงสุด 20km+)

• การฟื้นฟูสัญญาณสําหรับการต่ออายุโดยไม่เสียค่าใช้จ่าย

✅การใช้งานทางอาชีพ
✔สตูดิโอถ่ายทอด✔เครือข่ายป้ายดิจิตอล
✔ศูนย์บัญชาการและควบคุม✔การผลิตรายการสด
✔ระบบถ่ายภาพทางการแพทย์✔ระบบ AV อุตสาหกรรม

การปฏิบัติตามทางเทคนิค

• สอดคล้องกับ HDMI 1.4b

• รองรับ HDCP 1.4

• รับรอง CE/FCC/RoHS

• ความปลอดภัยของไฟเบอร์ออปติก: IEC 60825-1

รายละเอียดเทคนิค

1. การส่งสัญญาณหลายสายไฟเบอร์ออปติก

• HDMI + สเตรีโอออดิโอ + RS232หมดแล้วสายไฟฟ้าเส้นเดียว

• การขยายระยะไกล: สูงสุด20 กิโลเมตร(ไฟเบอร์แบบเดียว)

• เงินลดความช้า ไม่ถูกลดการส่งสัญญาณ

2การสนับสนุนวีดีโอที่มีประสิทธิภาพสูง

• ความละเอียดสูงสุด: 1920×1200@60Hz

• การสนับสนุนเฉพาะ: 1600×1200@60Hz สําหรับจอมืออาชีพ

• สอดคล้องกับ HDMI 1.4bด้วยการสนับสนุน 3D และ HDCP 1.2

• สีลึก & การผ่าน HDR(ไม่จํากัด)

3ออดิโอและการควบคุมระดับมืออาชีพ

• เสียงสเตเรียสองทิศทาง (2.0CH)สําหรับ AV เรียบเรียง

• การควบคุมลําดับ RS232สําหรับการจัดการอุปกรณ์ทางไกล

• การจัดการ EDIDสําหรับการตรงกันแบบอัตโนมัติระหว่างแหล่งและจอ

4. อุปтимаิศสัญญาณที่ฉลาด

• ระบบปรับอัตโนมัติสําหรับวิดีโอที่เรียบร้อยและมั่นคง

• การป้องกัน ESD(8KV+) สําหรับความต้านทานการกระตุ้น

• การตั้งค่า Plug-and-play(ไม่จําเป็นต้องมีคนขับ)

5ความน่าเชื่อถือในระดับอุตสาหกรรม

• ความคุ้มกันจากไฟเบอร์ออปติกถึงการแทรกแซง EMI/RFI

• ระยะอุณหภูมิการทํางานที่กว้างสําหรับสภาพแวดล้อมที่รุนแรง

• การออกแบบที่สามารถติดตั้งใน rackสําหรับ racks AV & ห้องควบคุม

สถานการณ์การใช้งานทางอาชีพ

1. ระบบ AV การออกอากาศและอาชีพ

• สถานที่ผลิตสตูดิโอที่ต้องการการกระจายสัญญาณ 3G-SDI/HDMI ที่ไม่ถูกกด

• ระบบทาง OB vanสําหรับการผลิตรายการสด

• ระบบฉายภาพยนตร์ดิจิตอลมีสายไฟเบอร์ระยะไกล

• ซิวต์หลังการผลิตต้องการการติดตามที่แม่นยํา

2. สถานที่บัญชาการและควบคุม

• หอคอยควบคุมการบินพร้อมจอแสดงผลงานสําคัญ

• ศูนย์บัญชาการทหารที่ต้องการการส่งสัญญาณที่ปลอดภัย

• การติดตามเครือข่ายบริการระบบที่มีการบูรณาการ SCADA

• ศูนย์ปฏิบัติการฉุกเฉินด้วย AV routing ที่ไม่จําเป็น

3. การถ่ายภาพทางการแพทย์และวิทยาศาสตร์

• เครื่องแสดงผลการวินิจฉัยที่สอดคล้องกับ DICOMสําหรับวิทยุ

• การจินตนาการห้องผ่าตัดระบบ

• การติดตามด้วยกล้องจุลินทรีย์อิเล็กตรอนด้วยการกําหนดเวลาอย่างแม่นยํา

• อุปกรณ์ปฏิบัติการการถ่ายวิดีโอ

4โครงสร้างพื้นฐานการขนส่ง

• การแสดงข้อมูลการบินสนามบิน

• ห้องควบคุมสัญญาณทางรถไฟ(สอดคล้องกับ EN 50155)

• การบริหารการจราจรแบบฉลาดศูนย์

• ระบบการจราจรของเรือท่าเรือ

5อัตโนมัติอุตสาหกรรม

• การมองเห็นการควบคุมกระบวนการในโรงงานปิโตรเคมี

• การติดตามการประกันคุณภาพสําหรับการผลิต

• การควบคุมเซลล์ด้วยหุ่นยนต์ด้วยการตอบสนองในเวลาจริง

• การขยาย HMIในพื้นที่ที่ระบุความลับ

ข้อดีทางเทคนิค
✔การส่งสัญญาณสามตัว: วิดีโอ+เสียง+การควบคุมผ่านไฟเบอร์เดียว
✔ความน่าเชื่อถือในระดับทหาร: 20km SMF Reach กับการเพิ่มอัตราแสง
✔การกําหนดเวลาอย่างแม่นยํา: < 100ns skew สําหรับระบบ genlocked
✔การส่งสัญญาณที่ปลอดภัย: อุปทานต่อภัยคุกคาม TEMPEST ด้วยไฟเบอร์ออปติก

รายการเทคนิค

ข้อมูลการสั่งซื้อ
