รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: E-link
ได้รับการรับรอง: iso9001

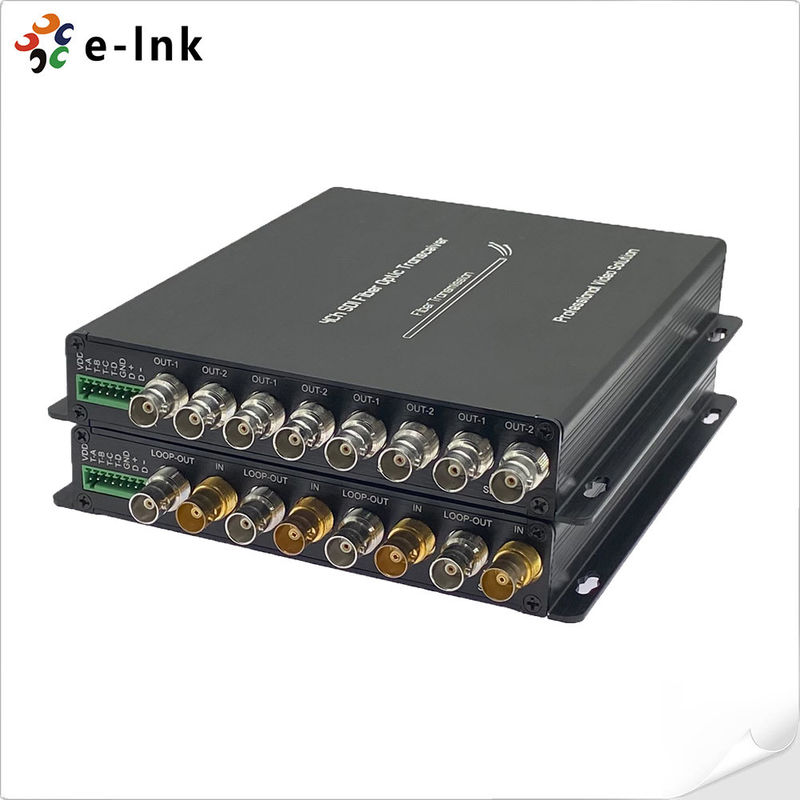

Model Number: LNK-3GSDI-4V1DT
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1pcs
ราคา: $25-369
รายละเอียดการบรรจุ: บรรจุภัณฑ์กล่องมาตรฐาน SDI Fiber Extender
Delivery Time: 3-5 working days
Payment Terms: T/T, Western Union, MoneyGram, PayPal
Supply Ability: 1000/Month
แบบ: LNK-3GSDI-4V1DT
ลักษณะ
การถ่ายทอดวีดีโอ 3G/HD-SDI 4 ช่องทางผ่านไฟเบอร์ออปติก
✓ การปรับค่าเคเบิลอัตโนมัติ เพื่อให้สัญญาณมีความสมบูรณ์แบบ
✅ การลดความเร็วอัตโนมัติ 270Mbit/s - 1.48Gbit/s-3Gbit/s
รองรับระบบกล้อง 3G / HD-SDI และสนับสนุนการออก 4Ch Loop
✅ ระยะทางส่งยาวถึง 20 กิโลเมตร (12.5 ไมล์) (ระยะทางอื่นๆ เป็นตัวเลือก)
รองรับ 4Ch Tally
การถ่ายทอดระดับการออกอากาศแบบดิจิทัลแบบเต็มที่ ไม่ผ่านการบด
รองรับ 1Ch ย้อนหลัง RS485 และ 4Ch Tally
ระยะอุณหภูมิการทํางาน (-10 °C ~ + 55 °C)
อัตราการแสดงผลทางเทคนิค
| การเข้า SDI | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI และโทรคมนาคม / Datacom |
| 270Mbit/s - 1.48Gbit/s 3Gbit/s | |
| จํานวน input: 4 | |
| ความสูญเสียการสะท้อน: > 15DB | |
| ความสมดุล: 0-150m @ 3Gb/s | |
| เครื่องเชื่อม: BNC | |
| ออตติก | ช่อง: 1 |
| ประเภท: แบบเดียว | |
| ระยะทางการส่ง: 20km (ระยะทางอื่น ๆ เป็นตัวเลือก) | |
| ความเสียของการสะท้อน: > 15dB | |
| การป้องกัน: < 0.2UI | |
| เครื่องเชื่อม: FC/UPC (SC, LC, ST เป็นตัวเลือก) | |
| SDI Output | เลขออก:4 |
| ระดับสัญญาณ: 800mV | |
| เวลาขึ้น/ตก: 200ps การแสดง | |
| การเกินความเข้มข้น: < 10% | |
| ความเสียของการสะท้อน: > 15dB | |
| การป้องกัน: < 0.2UI | |
| เครื่องเชื่อม: 75Ω BNC | |
| ข้อมูล | 1Ch RS-485 (ครบ / ครึ่ง duplex) และรองรับ NRZ, RZI และ Manchester |
| สูงสุด 57600bps สําหรับ RS485 | |
| เครื่องเชื่อม: ปลายสกรูแบบประจําอุตสาหกรรม | |
| 4ch จํานวน: A, B, C, D | |
| การแสดงพลังงานและสภาพแวดล้อม | อุณหภูมิการทํางาน: -10°C+55°C |
| ความแรง input: 1A@12VDC | |
| EMI/RFI: ตอบสนองมาตรฐาน FCC Part 15 Class A, EU EMC | |
| ระยะเวลาเฉลี่ยที่ไม่มีปัญหา: >100000 ชั่วโมง | |
| รองรับรูปแบบวีดีโอ SDI |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p5994; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/5994; |
การใช้งาน
ข้อมูลการสั่งซื้อ
| LNK-HDSDI-4V1D4T | วิดีโอ HD-SDI 4-Ch พร้อมการออก Loop + 1Ch กลับ RS485 + 4Ch Tally, SM 20km, FC, รวมถึง 1 เครื่องส่งและ 1 เครื่องรับ, ใช้เป็นคู่ |
| LNK-3GSDI-4V1D4T | 4-Ch 3G-SDI Video with Loop output + backward RS485 + 4Ch Tally, SM 20km, FC รวม 1 เครื่องส่งและ 1 เครื่องรับ |
