รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: E-link
ได้รับการรับรอง: ISO9001, CE, ROHS, FCC
หมายเลขรุ่น: ซีรี่ย์ LNK-3G-1V4H
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 คู่
ราคา: $25-369
Packaging Details: SDI Fiber Extender Standard Carton Packaging
Delivery Time: 3-5 working days
เงื่อนไขการชำระเงิน: T / T, Western Union, MoneyGram, เพย์พาล
สามารถในการผลิต: 1,000/เดือน
ระยะการส่ง: |
550m-20Km |
อินพุตวิดีโอ/ออกใส่แรงดันไฟฟ้า: |
แบบ:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
Connector: |
Female HDMI type A |
Casing: |
Aluminum Case |
อุณหภูมิการจัดเก็บ: |
-40℃～+80℃ |
Dimensions (LxWxH): |
Transmitter: 72 x 42 x 22 mm Receiver: 164 x 72 x 38 mm |
ระยะการส่ง: |
550m-20Km |
อินพุตวิดีโอ/ออกใส่แรงดันไฟฟ้า: |
แบบ:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
Connector: |
Female HDMI type A |
Casing: |
Aluminum Case |
อุณหภูมิการจัดเก็บ: |
-40℃～+80℃ |
Dimensions (LxWxH): |
Transmitter: 72 x 42 x 22 mm Receiver: 164 x 72 x 38 mm |

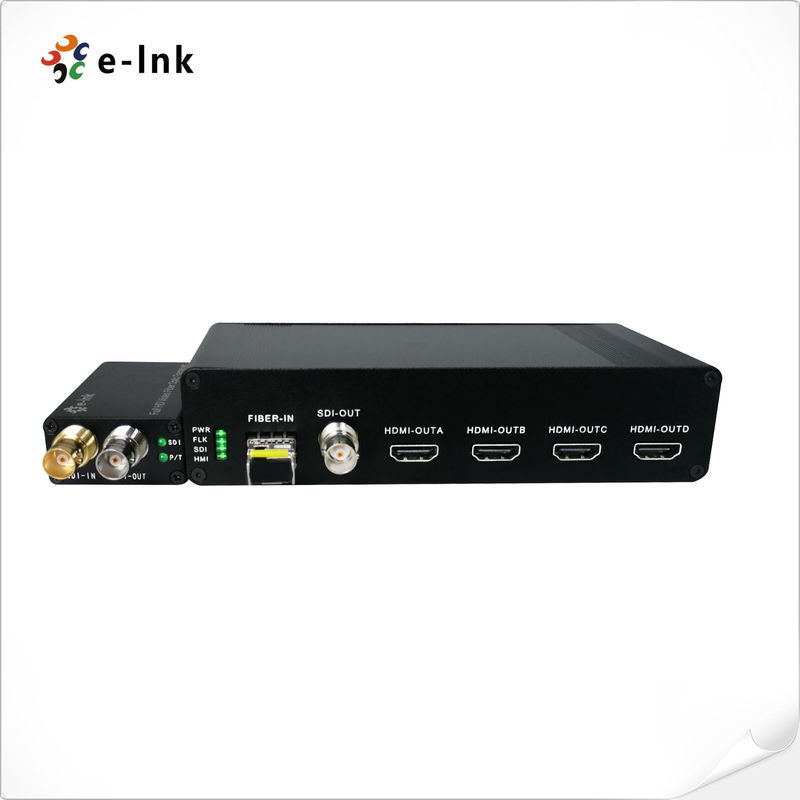

1 ช่อง3G-SDI ไฟเบอร์ตัวขยายพร้อมเอาต์พุต HDMI 4 ช่อง
รุ่น: LNK-3G-1V4H Series
ภาพรวม
LNK-3G-1V4H Series 3G-SDI Fiber Extender รองรับวิดีโอ 3G-SDI 1 ช่อง (ฝังเสียง) ส่งผ่านไฟเบอร์
สายเคเบิลใยแก้วนำแสง และตรวจสอบสัญญาณในพื้นที่ผ่านเอาต์พุตลูป 3G-SDI E-link 3G-SDI Video over Fiber Converters ประกอบด้วย
เครื่องส่งสัญญาณหนึ่งเครื่องพร้อมเอาต์พุตลูปและเครื่องรับสัญญาณหนึ่งเครื่องพร้อมเอาต์พุต 3G-SDI 1 ช่องและเอาต์พุต HDMI 4 ช่อง
คุณสมบัติ
► เครื่องส่งสัญญาณพร้อมอินพุต 3G-SDI 1 ช่องและเอาต์พุตลูป
► เครื่องรับสัญญาณพร้อมเอาต์พุต 3G-SDI 1 ช่องและเอาต์พุต HDMI 4 ช่อง
► การปรับสัญญาณใหม่โดยอัตโนมัติ 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► เข้ากันได้โดยตรงกับระบบกล้อง 3G-SDI
► ความสามารถในการส่งข้อมูลระยะไกลอย่างน้อย 10 กม. (6.2 ไมล์) สูงสุด 80 กม.
► อินพุตไฟขั้วต่อบล็อก; สลับเปลี่ยนได้และเสียบได้
► การส่งสัญญาณระดับการออกอากาศแบบดิจิทัลที่ไม่บีบอัดเต็มรูปแบบ
► ช่วงไดนามิกออปติกที่ยอดเยี่ยมและไม่ต้องปรับ
► เทคนิค WDM/CWDM/DWDM ไฟเบอร์ออปติก
►ช่วงอุณหภูมิที่กว้างเป็นพิเศษในระดับอุตสาหกรรม (-40℃~+85℃) ปรับให้เข้ากับสภาพแวดล้อมต่างๆ ได้
ดัชนีทางเทคนิค
| อินเทอร์เฟซไฟเบอร์ออปติก | |
| อินเทอร์เฟซไฟเบอร์ | Simplex LC |
| ระยะการส่งข้อมูล | 550m-20Km |
| ความยาวคลื่น | 1310nm/1550nm |
| วิดีโอ - SDI | |
| อินเทอร์เฟซวิดีโอ | BNC |
| อินพุต/เอาต์พุตวิดีโออิมพีแดนซ์ | 75Ω |
| แรงดันไฟฟ้าอินพุต/เอาต์พุตวิดีโอ | ทั่วไป:1Vpp, ขั้นต่ำ 0.5Vpp, สูงสุด 1.5Vpp |
| อัตราบิตวิดีโอ | สูงสุด 3.2Gb/s |
| อัตราขยายผลต่าง (10%～90% APL) | <1% |
| มาตรฐาน SDI วิดีโอ | 270Mbps(SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M3Gb/s Mapping(3G-SDI) | |
| SMPTE424M 3Gb/s serial interface(3G-SDI) | |
| วิดีโอ - HDMI | |
| ตัวเชื่อมต่อ | ตัวเมีย HDMI type A |
| อิมพีแดนซ์ | 100Ω |
| ความละเอียด | สูงสุด 1920*1200@60Hz |
| ช่วงสาย HDMI | <5 เมตร |
| ไฟฟ้า | |
| อะแดปเตอร์แปลงไฟ | DC 5V |
| การใช้พลังงาน | <5W |
| ไฟ LED | |
| PWR | แหล่งจ่ายไฟ |
| FLK | ลิงก์ไฟเบอร์ |
| SDI | วิดีโอ SDI |
| HMI | วิดีโอ HDMI |
| ทางกล | |
| ขนาด (ยาวxกว้างxสูง) | เครื่องส่งสัญญาณ: 72 x 42 x 22 มม. |
| เครื่องรับ: 164 x 72 x 38 มม. | |
| น้ำหนัก | 1.5KG/คู่ |
| ตัวเรือน | เคสอะลูมิเนียม |
| ตัวเลือกการติดตั้ง | เดสก์ท็อป |
| สิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -20℃～+70℃ |
| อุณหภูมิในการจัดเก็บ | -40℃～+80℃ |
| ความชื้นในการทำงาน | 0~95% |
| MTBF | ≥100000 ชั่วโมง |
แอปพลิเคชัน
ข้อมูลการสั่งซื้อ
| รุ่น | คำอธิบาย |
| LNK-3G-1V4H | 3G-SDI Fiber Extender, เครื่องส่งสัญญาณพร้อมอินพุต 3G-SDI และเอาต์พุตลูป, เครื่องรับสัญญาณพร้อมเอาต์พุต 3G-SDI 1 ช่องและเอาต์พุต HDMI 4 ช่อง, SMF, ตัวเชื่อมต่อไฟเบอร์ LC 20KM, ใช้เป็นคู่ |
