รายละเอียดสินค้า
Place of Origin: China
ชื่อแบรนด์: E-link
ได้รับการรับรอง: ISO9001, CE, ROHS, FCC
หมายเลขรุ่น: ชุด LNK-3GSDI-4BV
เงื่อนไขการชําระเงินและการจัดส่ง
Minimum Order Quantity: 1 pair
ราคา: $25-369
Packaging Details: SDI Fiber Extender Standard Carton Packaging
Delivery Time: 3-5 working days
เงื่อนไขการชำระเงิน: T / T, Western Union, MoneyGram, เพย์พาล
สามารถในการผลิต: 1,000/เดือน
ระยะการส่ง: |
550m-20Km |
Video input/output voltage: |
Typical:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
การใช้พลังงาน: |
<15W |
อะแดปเตอร์ไฟฟ้า: |
ไฟฟ้ากระแสสลับ 110~220V |
Storage Temperature: |
-40℃～+80℃ |
Dimensions (LxWxH): |
19inch 1U (483 x 220 x 44.45mm ) |
ระยะการส่ง: |
550m-20Km |
Video input/output voltage: |
Typical:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
การใช้พลังงาน: |
<15W |
อะแดปเตอร์ไฟฟ้า: |
ไฟฟ้ากระแสสลับ 110~220V |
Storage Temperature: |
-40℃～+80℃ |
Dimensions (LxWxH): |
19inch 1U (483 x 220 x 44.45mm ) |

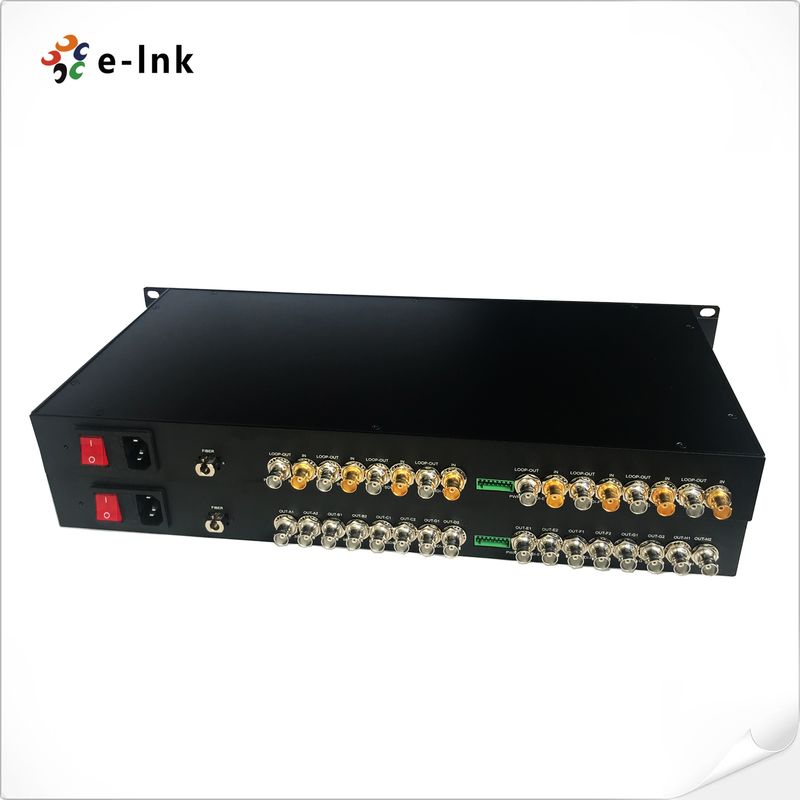

4- ช่องสัญญาณ Bidirectional 3ตัวแปลงไฟเบอร์ G-SDI
รุ่น: LNK-3GSDI-4BV Series
ภาพรวม
LNK-3GSDI-4BV Series รองรับการส่งสัญญาณวิดีโอความละเอียดสูงมาตรฐาน 3G-SDI แบบ 4 ช่องสัญญาณ
ผ่านสายเคเบิลใยแก้วนำแสงเส้นเดียว และตรวจสอบสัญญาณในพื้นที่ผ่านเอาต์พุตลูป 3G/HD-SDI E-link 3G-SDI Video over
Fiber Converters ประกอบด้วยเครื่องส่งสัญญาณหนึ่งเครื่องและเครื่องรับสัญญาณหนึ่งเครื่องสำหรับสัญญาณ 1080P 3G-SDI E-link 3G-SDI Fiber Converters
สามารถส่งสัญญาณวิดีโอ 3G-SDI แบบ 4 ช่องสัญญาณ, ข้อมูล RS-485 แบบย้อนกลับ 1 ช่องสัญญาณ ผ่านสาย
ใยแก้วนำแสงคุณภาพของวิดีโอสูงถึงมาตรฐานการออกอากาศ คุณภาพเสียงสูงถึงระดับ CD รองรับข้อมูล RS-485 แบบย้อนกลับ
รูปแบบการสื่อสาร
คุณสมบัติ
► การส่งสัญญาณวิดีโอ 3G-SDI แบบ 4 ช่องสัญญาณผ่านใยแก้วนำแสง
► การปรับสมดุลสายเคเบิลอัตโนมัติเพื่อให้แน่ใจว่าสัญญาณมีความสมบูรณ์
► การปรับสัญญาณใหม่โดยอัตโนมัติ 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► เข้ากันได้โดยตรงกับระบบกล้อง 3G-SDI และรองรับโปรโตคอลข้อมูล RS-485 แบบย้อนกลับ
► ความสามารถในการส่งสัญญาณระยะไกลอย่างน้อย 10 กม. (6.2 ไมล์) สูงสุด 120 กม.
► อินพุตไฟขั้วต่อสำหรับใช้งานในอุตสาหกรรม
► รองรับการสลับเปลี่ยนและเสียบปลั๊กแบบ hot swapping
► การส่งสัญญาณระดับการออกอากาศแบบดิจิทัลเต็มรูปแบบที่ไม่บีบอัด
► ช่วงไดนามิกออปติกที่ยอดเยี่ยมและไม่ต้องปรับก่อนใช้งาน
► เทคนิคไฟเบอร์ออปติก WDM/CWDM/DWDM
► ช่วงอุณหภูมิที่กว้างเป็นพิเศษในระดับอุตสาหกรรม (-40℃~+85℃) ปรับให้เข้ากับสภาพแวดล้อมต่างๆ ได้
ดัชนีทางเทคนิค
| อินเทอร์เฟซไฟเบอร์ออปติก | |
| อินเทอร์เฟซไฟเบอร์ | Simplex LC |
| ระยะการส่ง | 550m-20Km |
| ความยาวคลื่น | 1310nm/1550nm |
| วิดีโอ | |
| อินเทอร์เฟซวิดีโอ | BNC |
| อิมพีแดนซ์อินพุต/เอาต์พุตวิดีโอ | 75Ω |
| แรงดันไฟฟ้าอินพุต/เอาต์พุตวิดีโอ | ทั่วไป:1Vpp, ขั้นต่ำ 0.5Vpp, สูงสุด 1.5Vpp |
| อัตราบิตวิดีโอ | สูงสุด 3.2Gb/s |
| อัตราขยายดิฟเฟอเรนเชียล (10%～90% APL) | <1% |
| การรองรับรูปแบบ SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| มาตรฐาน SDI วิดีโอ | 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M3Gb/s Mapping(3G-SDI) | |
| SMPTE424M 3Gb/s serial interface(3G-SDI) | |
| ข้อมูล | |
| อินเทอร์เฟซทางกายภาพ | ขั้วต่อสกรูมาตรฐานอุตสาหกรรม |
| ประเภทข้อมูล | Reverse RS485 |
| การรองรับความถี่/อัตรา | สูงสุด 57600bps สำหรับ RS485 |
| BER | <10ˉ9 |
| ไฟฟ้า | |
| อะแดปเตอร์แปลงไฟ | AC 110~220V |
| การใช้พลังงาน | <15W |
| ไฟ LED | |
| SDI A/B/C/D/E/F/G/H | วิดีโอ SDI |
| PWR | แหล่งจ่ายไฟ |
| ทางกล | |
| ขนาด (ยาวxกว้างxสูง) | 19 นิ้ว 1U (483 x 220 x 44.45 มม.) |
| น้ำหนัก | 7KG/คู่ |
| ตัวเรือน | เคสอะลูมิเนียม |
| ตัวเลือกการติดตั้ง | ติดตั้งบนแร็ค |
| สิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -20℃～+70℃ |
| อุณหภูมิในการจัดเก็บ | -40℃～+80℃ |
| ความชื้นในการทำงาน | 0~95% |
| MTBF | ≥100000 ชั่วโมง |
ข้อมูลการสั่งซื้อ
| รุ่น | คำอธิบาย |
| LNK-3GSDI-4BV | วิดีโอ 3G-SDI แบบ 4 ช่องสัญญาณพร้อม loop-out, 20km, SM, FC, รวมถึงเครื่องส่งสัญญาณ 1 เครื่องและเครื่องรับสัญญาณ 1 เครื่อง ใช้เป็นคู่ |
| LNK-3GSDI-4BV1R | วิดีโอ SDI แบบ 4 ช่องสัญญาณพร้อม loop-out + ข้อมูลย้อนกลับ RS485 1 ช่องสัญญาณ, 20km, SM, FC, รวมถึงเครื่องส่งสัญญาณ 1 เครื่องและเครื่องรับสัญญาณ 1 เครื่อง ใช้เป็นคู่ |
