รายละเอียดสินค้า
Place of Origin: China
ชื่อแบรนด์: E-link
ได้รับการรับรอง: iso9001
Model Number: LNK-HDSDI-4V1D4T
เงื่อนไขการชําระเงินและการจัดส่ง
Minimum Order Quantity: 1pcs
ราคา: $25-369
Packaging Details: SDI Fiber Extender Standard Carton Packaging
เวลาการส่งมอบ: 3-5 วันทำการ
เงื่อนไขการชำระเงิน: T / T, Western Union, MoneyGram, เพย์พาล
สามารถในการผลิต: 1,000/เดือน
ระดับสัญญาณ: |
ระดับสัญญาณ: 800mV |
เวลาขึ้น/ตก:: |
สัญญาณ 200ps |
การใช้พลังงาน: |
6 วัตต์ (สูงสุด) |
กำลังไฟฟ้าเข้า:: |
1A@12VDC |
ระดับสัญญาณ: |
ระดับสัญญาณ: 800mV |
เวลาขึ้น/ตก:: |
สัญญาณ 200ps |
การใช้พลังงาน: |
6 วัตต์ (สูงสุด) |
กำลังไฟฟ้าเข้า:: |
1A@12VDC |

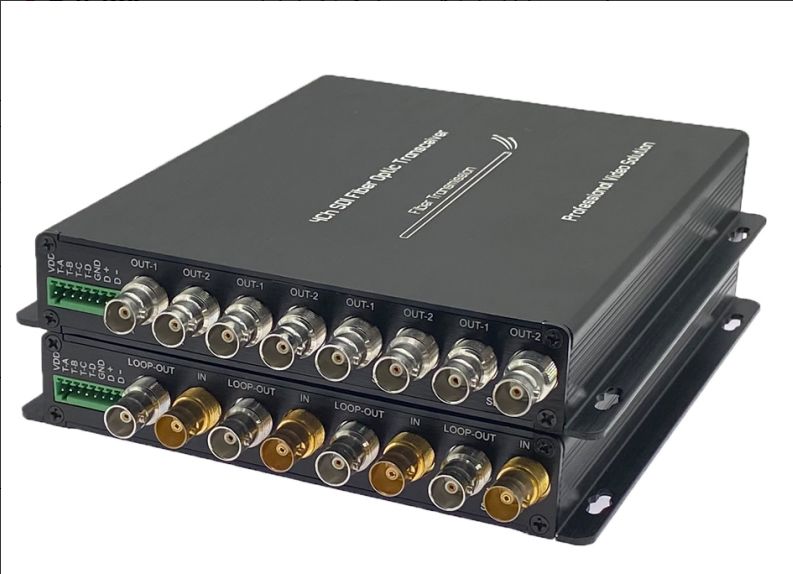

รุ่น:SDI ตัวขยายไฟเบอร์
คุณสมบัติ
► การส่งสัญญาณวิดีโอ 3G/HD-SDI 4 ช่องผ่านใยแก้วนำแสง
► การปรับสมดุลสายเคเบิลอัตโนมัติเพื่อความสมบูรณ์ของสัญญาณ
► การปรับสัญญาณใหม่โดยอัตโนมัติ 270Mbit/s - 1.48Gbit/s-3Gbit/s
► เข้ากันได้โดยตรงกับระบบกล้อง 3G/HD-SDI และรองรับเอาต์พุต Loop 4 ช่อง
► การส่งสัญญาณระยะไกลสูงสุด 20 กม. (12.5 ไมล์) (ระยะทางอื่นเป็นตัวเลือก)
► รองรับ Tally 4 ช่อง
► การส่งสัญญาณระดับการออกอากาศแบบดิจิทัลที่ไม่บีบอัดเต็มรูปแบบ
► รองรับ RS485 ย้อนกลับ 1 ช่องและ Tally 4 ช่อง
► ช่วงอุณหภูมิในการทำงาน (-10℃~+55℃)
ดัชนีทางเทคนิค
| อินพุต SDI | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI และ Telecom/Datacom |
| 270Mbit/s - 1.48Gbit/s – 3Gbit/s | |
| จำนวนอินพุต: 4 | |
| การสูญเสียการสะท้อนกลับ: >15DB | |
| สมดุล: 0-150m @3Gb/s | |
| ขั้วต่อ: BNC | |
| ออปติก | ช่อง: 1 |
| ประเภท: โหมดเดี่ยว | |
| ระยะการส่งสัญญาณ: 20 กม. (ระยะทางอื่นเป็นตัวเลือก) | |
| การสูญเสียการสะท้อนกลับ: > 15dB | |
| การสั่น: < 0.2UI | |
| ขั้วต่อ: FC/UPC (SC, LC, ST เป็นตัวเลือก) | |
| เอาต์พุต SDI | จำนวนเอาต์พุต: 4 |
| ระดับสัญญาณ: 800mV เล็กน้อย | |
| เวลาขึ้น/ลง: ตัวบ่งชี้ 200ps | |
| การล้ำหน้า: < 10% แอมพลิจูด | |
| การสูญเสียการสะท้อนกลับ: >15dB | |
| การสั่น: < 0.2UI | |
| ขั้วต่อ: 75Ω BNC | |
| ข้อมูล | 1Ch RS-485 (ฟูล/ฮาล์ฟดูเพล็กซ์) และรองรับ NRZ, RZI และ Manchester |
| สูงสุด 57600bps สำหรับ RS485 | |
| ขั้วต่อ: ขั้วต่อสกรูมาตรฐานอุตสาหกรรม | |
| 4Ch Tally: A, B, C, D | |
| ไฟและตัวบ่งชี้สิ่งแวดล้อม | อุณหภูมิในการทำงาน: -10℃～＋55℃ |
| อินพุตไฟ: 1A@12VDC | |
| EMI/RFI: เป็นไปตามมาตรฐาน FCC Part 15 Class A, EU EMC | |
| เวลาโดยเฉลี่ยที่ปราศจากปัญหา: >100000 ชั่วโมง | |
| รูปแบบวิดีโอ SDI รองรับ |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
แอปพลิเคชัน
ข้อมูลการสั่งซื้อ
| LNK-HDSDI-4V1D4T | วิดีโอ HD-SDI 4 ช่องพร้อมเอาต์พุต Loop + RS485 ย้อนกลับ 1 ช่อง + Tally 4 ช่อง, SM 20 กม., FC, รวมถึงเครื่องส่งสัญญาณ 1 เครื่องและเครื่องรับ 1 เครื่อง, ใช้เป็นคู่ |
| LNK-3GSDI-4V1D4T | วิดีโอ 3G-SDI 4 ช่องพร้อมเอาต์พุต Loop + RS485 ย้อนกลับ + Tally 4 ช่อง, SM 20 กม., FC, รวมถึงเครื่องส่งสัญญาณ 1 เครื่องและเครื่องรับ 1 เครื่อง, ใช้เป็นคู่ |
