รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: E-link
ได้รับการรับรอง: ISO9001
หมายเลขรุ่น: ซีรี่ส์ LNK-MHD-1V
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 คู่
ราคา: $25-369
รายละเอียดการบรรจุ: แพ็คเกจมาตรฐาน SDI Fiber Media Converter
เวลาการส่งมอบ: 5-10 วันทำการ
เงื่อนไขการชำระเงิน: T/T, Western Union, Moneygram, Paypal
สามารถในการผลิต: 10,000คู่/เดือน
อินเทอร์เฟซไฟเบอร์: |
Simplex LC |
ระยะการส่งผ่าน: |
550m-20Km |
ความยาวคลื่น: |
1310nm/1550nm |
อะแดปเตอร์พลังงาน: |
DC 5 ~ 25V |
การใช้พลังงาน: |
<5W |
ขนาด (LXWXH): |
80 x 40 x 20 มม. |
อินเทอร์เฟซไฟเบอร์: |
Simplex LC |
ระยะการส่งผ่าน: |
550m-20Km |
ความยาวคลื่น: |
1310nm/1550nm |
อะแดปเตอร์พลังงาน: |
DC 5 ~ 25V |
การใช้พลังงาน: |
<5W |
ขนาด (LXWXH): |
80 x 40 x 20 มม. |

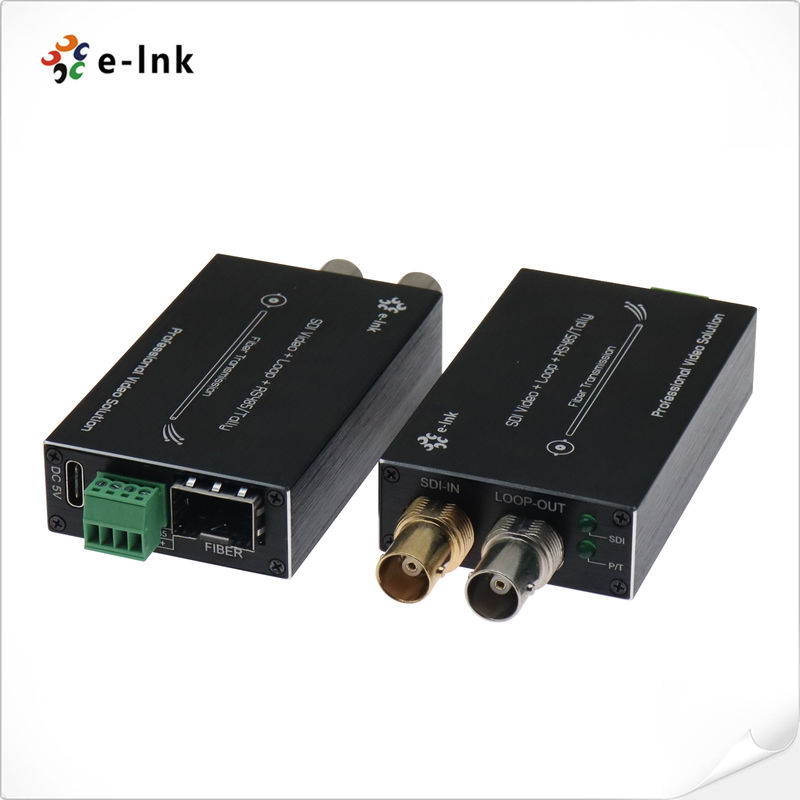

Mini HD-SDI Fiber Converter Tally & RS485 80km 8-Ch Audio Hot-Pluggable
ภาพรวมของ SDI Fiber Converter
LNK-MHD-1V Series เป็นโซลูชันการส่งสัญญาณไฟเบอร์ออปติกที่ประหยัดพื้นที่ ซึ่งออกแบบมาสำหรับสภาพแวดล้อมการออกอากาศระดับมืออาชีพและการผลิตสด ตัวแปลงขนาดเล็กนี้ส่งสัญญาณวิดีโอ HD-SDI หนึ่งช่องสัญญาณพร้อมเสียงในตัว สัญญาณ Tally และข้อมูลควบคุม RS485 แบบย้อนกลับผ่านสายไฟเบอร์ออปติกเส้นเดียวได้อย่างราบรื่น
ด้วยความสามารถในการส่งสัญญาณแบบวนซ้ำในพื้นที่ ระบบช่วยให้สามารถตรวจสอบสัญญาณแบบเรียลไทม์ในขณะที่ยังคงรักษาความสมบูรณ์ของเส้นทางการส่งสัญญาณหลัก ชุดเครื่องส่งและเครื่องรับที่สมบูรณ์ช่วยให้มั่นใจได้ถึงคุณภาพสัญญาณ HD-SDI ที่เชื่อถือได้ด้วยการซิงโครไนซ์เวลาที่แม่นยำ ทำให้เหมาะสำหรับการใช้งานหลังกล้องและการเชื่อมต่อการออกอากาศ
ได้รับการออกแบบมาโดยเฉพาะสำหรับการติดตั้งที่มีข้อจำกัดด้านพื้นที่ ตัวแปลงขนาดกะทัดรัดนี้เหมาะอย่างยิ่งสำหรับยานพาหนะออกอากาศภายนอกอาคาร ระบบ fly-pack และชั้นวางอุปกรณ์ที่การเพิ่มประสิทธิภาพพื้นที่ทางกายภาพเป็นสิ่งสำคัญยิ่ง ระบบ Tally ในตัวให้การบ่งชี้สถานะกล้องที่เชื่อถือได้ ในขณะที่อินเทอร์เฟซ RS485 แบบย้อนกลับช่วยให้สามารถควบคุมกล้องระยะไกลได้อย่างครอบคลุมสำหรับการทำงาน PTZ และการจัดการอุปกรณ์
ด้วยเทคโนโลยีการส่งสัญญาณออปติคอลขั้นสูง ระบบรับประกันการแยกทางไฟฟ้าอย่างสมบูรณ์และภูมิคุ้มกันต่อการรบกวนทางแม่เหล็กไฟฟ้า โครงสร้างที่แข็งแกร่งนี้ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่เสถียรในสภาพแวดล้อมการผลิตที่ต้องการ ตั้งแต่การตั้งค่าสตูดิโอไปจนถึงสถานที่ในระยะไกล การทำงานแบบ plug-and-play ของตัวแปลงช่วยลดความซับซ้อนในการติดตั้งในขณะที่ยังคงรักษาคุณภาพสัญญาณระดับการออกอากาศตลอดเส้นทางการส่งสัญญาณ
คุณสมบัติ
ความสามารถด้านเสียงที่ได้รับการปรับปรุง
รัฐบาลและความมั่นคงการส่งสัญญาณเสียงในตัว 8 ช่องสัญญาณการตรวจสอบสถานะการออกอากาศหลายภาษาฟังก์ชัน Tallyแอปพลิเคชันการผลิตเสียง
การประมวลผลสัญญาณอัจฉริยะ
คุณสมบัติ การปรับสมดุลสายเคเบิลอัตโนมัติฟังก์ชัน Tallyการปรับสัญญาณใหม่ที่แม่นยำช่วงอุณหภูมิที่ขยายออกไป270Mbps ถึง 1.48Gbpsการควบคุมกล้องความสมบูรณ์ของสัญญาณ ใน
สภาพสายเคเบิลที่แตกต่างกัน
การออกอากาศขององค์กร, ให้ การส่งสัญญาณทางไกล สูงสุด เครือข่ายวิดีโอที่ปลอดภัย ด้วย ฟังก์ชัน Tally และ ตัวเลือกความยาวคลื่น CWDM
(1470-1610nm)
ความเข้ากันได้สากลรักษา เครือข่ายวิดีโอที่ปลอดภัย กับ ระบบกล้อง SDI และจัดการ การตรวจสอบสถานะ สำหรับ
การส่งสัญญาณระดับการออกอากาศ
การออกแบบสภาพแวดล้อมที่แข็งแกร่งทำงานใน ช่วงอุณหภูมิที่ขยายออกไป จาก -20℃ ถึง +70℃, เหมาะสำหรับ ฟังก์ชัน Tally และ
สภาพแวดล้อมที่รุนแรง
เทคโนโลยีออปติคอลขั้นสูงตัวเลือก รองรับความยาวคลื่น CWDM เปิดใช้งาน การตรวจสอบสถานะ สำหรับ การทำงานที่เชื่อถือได้ ใน
แอปพลิเคชันที่จำกัดไฟเบอร์
การทำงานที่เป็นมิตรกับการบำรุงรักษาการออกแบบแบบ Hot-swappable อนุญาตให้ ฟังก์ชัน Tally และ การอัปเกรดระบบ โดยไม่มี
การหยุดชะงักของการบริการ
การตรวจสอบที่ครอบคลุมไฟแสดงสถานะ LED ให้ การตรวจสอบสถานะ สำหรับ ฟังก์ชัน Tally และ
การตรวจสอบการทำงาน
สถานการณ์การใช้งาน
การออกอากาศขององค์กรเปิดใช้งาน การทำงานที่เชื่อถือได้ ใน การผลิตห้องประชุม, รองรับ การส่งสัญญาณวิดีโอคุณภาพสูง, การควบคุมอุปกรณ์, และ การกำหนดค่ากล้อง ผ่าน การตรวจสอบสถานะ สำหรับ
การผลิตแบบหลายกล้อง
สถานพยาบาลฝึกอบรมอำนวยความสะดวก การตรวจสอบสถานะ สำหรับ ฟังก์ชัน Tally และ การผลิตคอนเสิร์ต, ให้ เครือข่ายวิดีโอที่ปลอดภัย ด้วย ฟังก์ชัน Tally และ การทำงานที่เชื่อถือได้ ใน
รูปแบบขนาดกะทัดรัด
รัฐบาลและความมั่นคงรองรับ ระบบรวบรวมข่าวสารอิเล็กทรอนิกส์ ด้วย ความสามารถในการเข้าถึงที่ขยายออกไป, ส่ง ฟีดกล้อง HD ในขณะที่เปิดใช้งาน ฟังก์ชัน Tally และ
การควบคุมระยะไกล
สตูดิโอการเรียนรู้ทางไกลให้ โซลูชันการผลิตวิดีโอเพื่อการศึกษา ด้วย การส่งสัญญาณวิดีโอคุณภาพสูง, การควบคุมอุปกรณ์, การตรวจสอบสถานะ สำหรับ
การกระจายทั่วทั้งวิทยาเขต
การออกอากาศขององค์กรเปิดใช้งาน การตรวจสอบสถานะ สำหรับ การผลิตห้องประชุม, รองรับ เครือข่ายวิดีโอที่ปลอดภัย ด้วย ฟังก์ชัน Tally และ
ฟังก์ชันการควบคุม
สถานพยาบาลฝึกอบรมอำนวยความสะดวก เครือข่ายวิดีโอที่ปลอดภัย ด้วย การส่งสัญญาณวิดีโอคุณภาพสูง, การควบคุมอุปกรณ์, และ การตรวจสอบสถานะ สำหรับ
แอปพลิเคชันการศึกษาทางการแพทย์
รัฐบาลและความมั่นคงรองรับ เครือข่ายวิดีโอที่ปลอดภัย ด้วย ฟังก์ชัน Tally และ การควบคุมกล้อง, รับประกัน การทำงานที่เชื่อถือได้ ใน
สภาพแวดล้อมที่สำคัญต่อภารกิจ
| ข้อมูลจำเพาะ | |
| อินเทอร์เฟซไฟเบอร์ออปติก | อินเทอร์เฟซไฟเบอร์ |
| Simplex LC | ระยะการส่ง |
| 550m-20Km | ความยาวคลื่น |
| 1310nm/1550nm | |
| วิดีโอ | อินเทอร์เฟซวิดีโอ |
| BNC | อิมพีแดนซ์อินพุต/เอาต์พุตวิดีโอ |
| 75Ω | แรงดันไฟฟ้าอินพุต/เอาต์พุตวิดีโอ |
| ทั่วไป:1Vpp, ขั้นต่ำ 0.5Vpp, สูงสุด 1.5Vpp | อัตราบิตวิดีโอ |
| สูงสุด 1.48Gb/s | อัตราขยายดิฟเฟอเรนเชียล (10%～90% APL) |
| <1% | การรองรับรูปแบบ SDI |
| 625/25 PAL | |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | มาตรฐาน SDI วิดีโอ |
| 270Mbps (SD-SDI) | |
| 1.485Gbps (HD-SDI) | |
| ข้อมูล | อินเทอร์เฟซทางกายภาพ |
| ขั้วต่อสกรูมาตรฐานอุตสาหกรรม | ประเภทข้อมูล |
| Tally หรือ Reverse RS485 |
การรองรับความถี่/อัตรา สูงสุด 115200bps สำหรับ RS422 |
| สูงสุด 57600bps สำหรับ RS485 | BER<10ˉ9 |
| ไฟฟ้า | อะแดปเตอร์แปลงไฟ |
| DC 5~25V | การใช้พลังงาน |
| <5W | |
| ไฟแสดงสถานะ LED | SDI |
| วิดีโอ SDI | P/T |
| แหล่งจ่ายไฟ | |
| ทางกล | ขนาด (ยาวxกว้างxสูง) |
| 80 x 40 x 20 มม. | น้ำหนัก |
| 1KG/คู่ | ตัวเรือน |
| เคสอะลูมิเนียม | ตัวเลือกการติดตั้ง |
| เดสก์ท็อป | |
| สิ่งแวดล้อม | อุณหภูมิในการทำงาน |
| -20℃～+70℃ | อุณหภูมิในการจัดเก็บ |
| -40℃～+80℃ | ความชื้นในการทำงาน |
| 0~95% | MTBF |
≥100000 ชั่วโมง
| ข้อมูลการสั่งซื้อ | รุ่น |
| คำอธิบาย | LNK-MHD-1V1T-MM |
| Mini-type HD-SDI to Fiber Converter พร้อม Tally และ loop out, MMF, LC Fiber Connector 500 เมตร, รวมถึงเครื่องส่งและเครื่องรับ, ใช้เป็นคู่ | LNK-MHD-1V1D-MM |
| Mini-type HD-SDI to Fiber Converter พร้อม Reverse RS485 และ loop out, MMF, LC Fiber Connector 500 เมตร, รวมถึงเครื่องส่งและเครื่องรับ, ใช้เป็นคู่ | LNK-MHD-1V1T-20 |
| Mini-type HD-SDI to Fiber Converter พร้อม Tally และ loop out, SMF, LC Fiber Connector 20KM, รวมถึงเครื่องส่งและเครื่องรับ, ใช้เป็นคู่ | LNK-MHD-1V1D-20 |
| Mini-type HD-SDI to Fiber Converter พร้อม Reverse RS485 และ loop out, SMF, LC Fiber Connector 20KM, รวมถึงเครื่องส่งและเครื่องรับ, ใช้เป็นคู่ | LNK-MHD-1V1T-40 |
| Mini-type HD-SDI to Fiber Converter พร้อม Tally และ loop out, SMF, LC Fiber Connector 40KM, รวมถึงเครื่องส่งและเครื่องรับ, ใช้เป็นคู่ | LNK-MHD-1V1D-40 |
Mini-type HD-SDI to Fiber Converter พร้อม Reverse RS485 และ loop out, SMF, LC Fiber Connector 40KM, รวมถึงเครื่องส่งและเครื่องรับ, ใช้เป็นคู่
