รายละเอียดสินค้า
Place of Origin: China
ชื่อแบรนด์: E-link
ได้รับการรับรอง: CE,FCC,RoHs
Model Number: LNK-MHD Series
เงื่อนไขการชําระเงินและการจัดส่ง
Minimum Order Quantity: 1pair
ราคา: US$29/pair
Packaging Details: SDI Fiber Converter standard export package
Delivery Time: 3-6working days
Payment Terms: T/T, Western Union, D/P
Supply Ability: 5000pairs per month
Fiber interface: |
Simplex LC |
Transmission distance: |
550m-20Km |
Wavelength: |
1310nm/1550nm |
Video Interface: |
BNC |
Differential gain (10%～90% APL)distance:: |
<1% |
Operating temperature:: |
-20℃～+70℃ |
MTBF: |
≥100000 hours |
Fiber interface: |
Simplex LC |
Transmission distance: |
550m-20Km |
Wavelength: |
1310nm/1550nm |
Video Interface: |
BNC |
Differential gain (10%～90% APL)distance:: |
<1% |
Operating temperature:: |
-20℃～+70℃ |
MTBF: |
≥100000 hours |

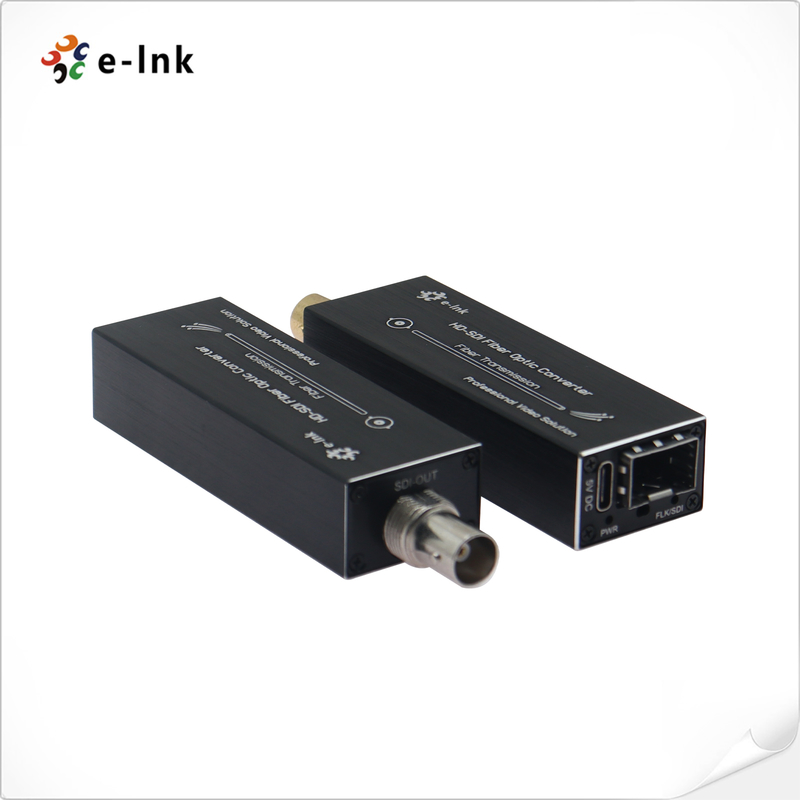

มินิ HD-SDI ผ่าน Fiber Extender ด้วย Hot Swap และ Hot Plug
มินิ HD-SDIหมดแล้วเครื่องขยายเส้นใยข้อดี
ทุกช่องมีเสียง 8 ช่อง
✓ การปรับค่าเคเบิลอัตโนมัติ เพื่อให้สัญญาณมีความสมบูรณ์แบบ
อัตโนมัติรีคล็อค 270Mbit/s - 1.48Gbit/s
✅ สามารถใช้กับระบบกล้อง HD-SDI ได้โดยตรง
ความสามารถในการส่งยาวสูงถึง 80 กิโลเมตร
√ การใส่พลังงานในตู้ปลาย; การสลับร้อนและปุ่มร้อน
การถ่ายทอดระดับการออกอากาศแบบดิจิทัลแบบเต็มที่ ไม่ผ่านการบด
✅ ระยะความไดนามิกแบบซูเปอร์ออปติก และไม่มีการปรับ
เทคนิค WDM/CWDM/DWDM สายไฟเบอร์ออปติก
- ระดับอุตสาหกรรม ระยะอุณหภูมิที่กว้างมาก (-20 °C ~ + 70 °C) สามารถปรับตัวต่อสภาพแวดล้อมต่างๆได้
ภาพรวม
LNK-MHD Series Mini HD-SDI Fiber Extender รองรับสัญญาณ 1 ช่องHD-SDI Video (เสียงที่ติดตั้ง)
ส่งผ่านสายไฟเบอร์ออปติก E-link HD-SDI Video over Fiber Converters ประกอบด้วยตัวส่งหนึ่งตัว และ
เครื่องรับสัญญาณ HD-SDI มีขนาดเล็ก สามารถนําไปใช้กับอุปกรณ์อื่นได้ง่าย
ในพื้นที่การเฝ้าระวังและการออกอากาศ
การใช้งาน
อัตราการแสดงผลทางเทคนิค
| อินเตอร์เฟซไฟเบอร์ออปติก | |
| อินเตอร์เฟซไฟเบอร์ | ซิมเพล็กซ์ LC |
| ระยะทางส่ง | 550m-20Km |
| ความยาวคลื่น | 1310nm/1550nm |
| วิดีโอ | |
| อินเตอร์เฟซวีดีโอ | BNC |
| อุปสรรคทางเข้า/ทางออกของวิดีโอ | 75Ω |
| ความดัน input/output ของวิดีโอ | แบบ:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| อัตราบิตวิดีโอ | สูงสุด 1.48Gb/s |
| กําไรที่แตกต่างกัน (APL 10%~90%) | < 1% |
| การสนับสนุนรูปแบบ SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p5994 | |
| 1080i 23/24/30/50/5994 | |
| มาตรฐาน Video SDI | 270Mbps (SD-SDI) |
| 1.485Gbps (HD-SDI) | |
| เครื่องไฟฟ้า | |
| เครื่องปรับพลังงาน | 5V DC อินเตอร์เฟซประเภท C |
| การบริโภคพลังงาน | <3W |
| ตัวชี้วัด LED | |
| SDI | วิดีโอ SDI |
| P/T | พลังงาน |
| เครื่องจักรกล | |
| ขนาด (LxWxH) | 79 x 27 x 18 มิลลิเมตร |
| น้ําหนัก | 0.5 กิโลกรัม/คู่ |
| กล่อง | กล่องอลูมิเนียม |
| ตัวเลือกการติดตั้ง | เครื่องทํางาน |
| สังคม | |
| อุณหภูมิการทํางาน | -20°C+70°C |
| อุณหภูมิในการเก็บ | -40°C+80°C |
| ความชื้นในการทํางาน | 5% ~ 90% ไม่หมัก |
| ความชื้นในการเก็บ | 5% ~ 90% ไม่หมัก |
| MTBF | ≥100000 ชั่วโมง |
ข้อมูลการสั่งซื้อ
| รุ่น | คําอธิบาย |
| LNK-MHD-MM | มินิ HD-SDI เป็นเครื่องแปลงไฟเบอร์ MMF, LC Fiber Connector 500 เมตร รวมทั้งเครื่องส่งและเครื่องรับ ใช้คู่กัน |
| LNK-MHD-20 | มินิ HD-SDI เป็นเครื่องแปลงไฟเบอร์ SMF, LC Fiber Connector 20KM รวมทั้งเครื่องส่งและเครื่องรับ ใช้คู่กัน |
