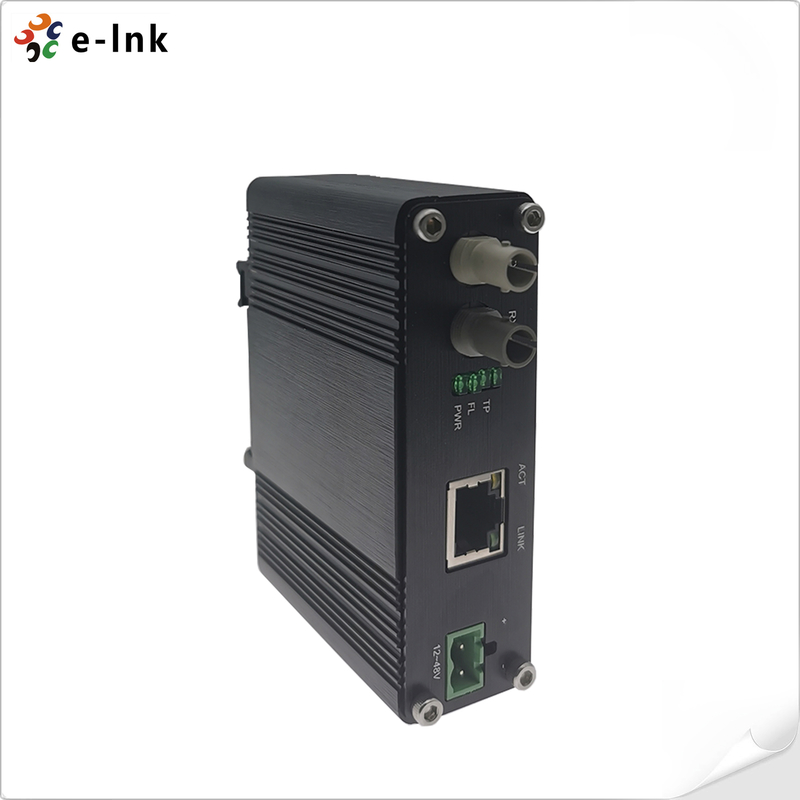

Mini Industrial 10BASE-T ถึง 10BASE-FL Ethernet Media Converter

อีเธอร์เน็ต

มาตรฐาน:

IEEE 802.3

10 Base-T

10 Base-FL

IEEE 802.3az Energy Efficient Ethernet (EEE)

IEEE802.3x Full duplex และการควบคุมการไหล

วิธีการแปลง:

โหมด Store and Forward หรือโหมด Cut-Through

อัตราการกรองไปข้างหน้า:

14,880pps (10Mbps)

Wavelength:

850nm

พื้นที่บัฟเฟอร์:

มี RAM 128Kb ในตัวสำหรับบัฟเฟอร์ข้อมูล

การควบคุมการไหล:

Full duplex: การควบคุมการไหล;

Half duplex: แรงดันย้อนกลับ

Cความยาวสายเคเบิล:

สายใยแก้วนำแสงแบบดูเพล็กซ์มัลติโหมด 50/125um หรือ 62.5/125um สำหรับ 10Base-FL

สูงสุด 100 เมตรสำหรับ UTP

สูงสุด 2000 เมตรสำหรับไฟเบอร์ออปติกมัลติโหมด

ประเภทการส่ง:

แบนด์เบส

สวิตช์เชื่อมต่อ:

สวิตช์ 10Base-T แบบ 2 ตำแหน่งบนด้าน RJ-45 (ฮับหรือ W/S)

อินเทอร์เฟซ

ตัวเชื่อมต่อ:

1x RJ45 10Base-T

พอร์ตออปติคัล:

1 x ST 10Base-FL

ไฟฟ้าและกลไก

กำลังไฟเข้า:

12~48VDC, ขั้วต่อแบบ 2 พิน

การใช้พลังงาน:

สูงสุด 5W

ไฟ LED แสดงสถานะ:

PWR:

สถานะพลังงาน

ACT:

สถานะการเชื่อมโยงข้อมูล

TP:

สถานะอีเธอร์เน็ต

FL:

ไฟเบอร์ LINK สถานะ

ขนาด (กว้างxลึกxสูง):

95 x 70 x 30 มม.

น้ำหนัก:

0.25 กก.

ตัวเรือน:

อะลูมิเนียม เคส

ตัวเลือกการติดตั้ง:

DIN-Rail / ติดผนัง

สิ่งแวดล้อม

อุณหภูมิในการทำงาน:

-40°C ถึง 75°C (-40°F ถึง 167°F)

อุณหภูมิในการจัดเก็บ:

-40°C ถึง 85°C (-40°F ถึง 185°F)

ความชื้นสัมพัทธ์:

5% ถึง 95% ไม่มีการควบแน่น

MTBF

> 200,000 ชม.

การอนุมัติตามกฎข้อบังคับ

ISO9001, CE, FCC, RoHS

EMI:

EN55022:2010+AC: 2011, Class A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024: 2010

EMS:

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (Surge)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)

รุ่น

คำอธิบาย

LNK-IMC10FST-MM

Mini Industrial 10BASE-T เป็น 10BASE-FL Ethernet Media Converter, มัลติโหมด, 2km, 850nm, ST

ตัวเลือกการติดตั้ง

► ติดตั้งขายึด DIN-Rail เริ่มต้น; รวมขายึดติดผนัง

ตัวเลือกพลังงาน

► 24W/1A 24แหล่งจ่ายไฟ VDC เปิดสายไฟสำหรับขั้วต่อ

► ต้องซื้อแหล่งจ่ายไฟแยกต่างหาก
