รายละเอียดสินค้า
Place of Origin: China
ชื่อแบรนด์: E-link
ได้รับการรับรอง: CE
Model Number: LNK-3GSDI-4V1DT
เอกสาร: E-link LNK-SDI-4V 4CH 3G-SD....0.pdf
เงื่อนไขการชําระเงินและการจัดส่ง
Minimum Order Quantity: 1pcs
ราคา: สามารถต่อรองได้
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 100000PCS/Month
Operating Temperature: |
-10℃～＋55℃ |
Power Input: |
1A@12VDC |
SDI video format supports: |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
Operating Temperature: |
-10℃～＋55℃ |
Power Input: |
1A@12VDC |
SDI video format supports: |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
ข้อดีของสินค้า
รางวัลช่อง 43G/การส่งวีดีโอ HD-SDI ผ่านไฟเบอร์ออปติก
รางวัลอัตโนมัติการปรับเทียบเคเบิลเพื่อรับรองความสมบูรณ์ของสัญญาณ
รางวัลอัตโนมัติรีคล็อค 270Mbit/s 1.48Gbit/s-3Gbit/s
รางวัลสอดคล้องตรงกับ3G/ระบบกล้อง HD-SDI และสนับสนุน 4Ch Loop output
รางวัลการส่งยาวสูงสุด 20 กม (12.5ไมล์)(ระยะทางอื่น ๆ ไม่จําเป็น)
รางวัลการสนับสนุน4 Ch จํานวน
รางวัลการถ่ายทอดระดับการออกอากาศแบบดิจิทัลแบบเต็มแบบ ไม่ผ่านการบด
อัตราการแสดงผลทางเทคนิค
|
การเข้า SDI |
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI และโทรคมนาคม / Datacom |
|
270Mbit/s - 1.48Gbit/s รางวัล 3Gbit/s |
|
|
จํานวน input: 4 |
|
|
ความสูญเสียการสะท้อน: > 15DB |
|
|
ความสมดุล: 0-150m3Gb/s |
|
|
เครื่องเชื่อมBNC |
|
|
ออตติก |
ช่อง: 1 |
|
ประเภท: แบบเดียว |
|
|
ระยะทางส่ง: 20km (ระยะทางอื่น ๆ ไม่จําเป็น) |
|
|
ความเสียของการสะท้อน: > 15dB |
|
|
การป้องกัน: < 0.2UI |
|
|
เครื่องเชื่อมFC/ยูPC (SC), LC, ST ไม่จําเป็น) |
|
|
SDI Output |
เลขออก:4 |
|
ระดับสัญญาณ: 800mV |
|
|
เวลาขึ้น/ตก: 200ps การแสดง |
|
|
การเกินความเข้มข้น: < 10% |
|
|
ความเสียของการสะท้อน: > 15dB |
|
|
การป้องกัน: < 0.2UI |
|
|
เครื่องเชื่อม: 75Ω BNC |
|
|
ข้อมูล |
1ChRS-485 (ครบ/ครึ่ง duplex) และสนับสนุน NRZ, RZI และ Manchester |
|
สูงสุด 57600bps สําหรับ RS485 |
|
|
เครื่องเชื่อม: ปลายสกรูแบบประจําอุตสาหกรรม |
|
|
4ch จํานวน: A, B, C, D |
|
|
การแสดงพลังงานและสภาพแวดล้อม |
อุณหภูมิการทํางาน: -10°C+55°C |
|
ไฟฟ้าเข้า: 1A@12VDC |
|
|
EMI/RFI: ตอบสนองมาตรฐาน FCC Part 15 Class A, EU EMC |
|
|
ระยะเวลาเฉลี่ยที่ไม่มีปัญหา: >100000 ชั่วโมง |
|
|
รองรับรูปแบบวีดีโอ SDI |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p5994; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/5994; |
ภาพรวม

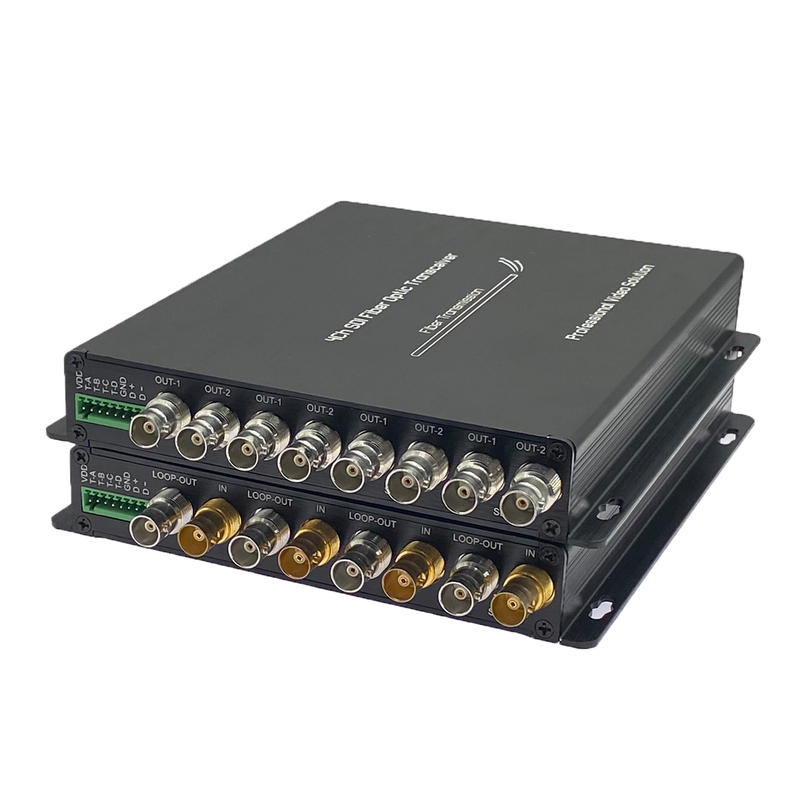

LNK-3GSDI-4V1DT ซีรี่ย์หนุน4 ช่อง HD/3G-SDIสภาพความละเอียดสูงมาตรฐาน สัญญาณวีดีโอและ RS485 และ Tally สัญญาณส่งผ่านคนเดียวสายไฟเบอร์ออปติก3G-SDIVideo over Fiber Converters ประกอบด้วยตัวส่งหนึ่งตัวและตัวรับหนึ่งตัวสําหรับ 1080P3G-SDIสัญญาณ E-link3G-SDIเครื่องแปลงไฟเบอร์สามารถส่ง4- ช3G-SDIสัญญาณวีดีโอผ่านไฟเบอร์ออปติกเดียว, และมันสนับสนุนการออก Loop, 4Ch Tally และย้อนหลังS485คุณภาพวิดีโอไม่ถูกกดการออกอากาศระดับรางวัลใช้อย่างแพร่หลายในการออกอากาศ สนาม
การใช้งาน
ข้อมูลการสั่งซื้อ
|
LNK-โรค HDSDI-4V1D4T |
4- คลิป HD-SDI กับการออก Loop +1Ch ย้อนหลังRS485 + 4Chรายการ, SM 20 กิโลเมตร,FCรวม 1 เครื่องส่งและ 1 เครื่องรับ ใช้คู่กัน |
|
LNK-3GSDI-4V1D4T |
4- Ch 3G-SDI วิดีโอ ด้วยการออก Loop+ ย้อนหลังRS485 + 4Chรายการ, SM 20 กิโลเมตร,FCรวม 1 เครื่องส่งและ 1 เครื่องรับ ใช้คู่กัน |
วิดีโอ
