รายละเอียดสินค้า
Place of Origin: China
ชื่อแบรนด์: E-link
ได้รับการรับรอง: CE
Model Number: LNK-M12G-1V1T1D-20
เอกสาร: E-link LNK-M12G-1V Mini 12G....0.pdf
เงื่อนไขการชําระเงินและการจัดส่ง
Minimum Order Quantity: 1pcs
ราคา: สามารถต่อรองได้
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 100000PCS/Month
Dimensions (LxWxH): |
80 x 40 x 20 (mm) |
Operating Temperature: |
-40℃～85℃ |
Power: |
5-15 VDC |
Output cable specification: |
≤70m@12G SDI Belden 1694A |
Resolution range: |
3840*2160@60Hz |
Input: |
1 x 12G-SDI on BNC |
Dimensions (LxWxH): |
80 x 40 x 20 (mm) |
Operating Temperature: |
-40℃～85℃ |
Power: |
5-15 VDC |
Output cable specification: |
≤70m@12G SDI Belden 1694A |
Resolution range: |
3840*2160@60Hz |
Input: |
1 x 12G-SDI on BNC |
ข้อดีของผลิตภัณฑ์
► แต่ละช่องสัญญาณ SDI มี8-ช่องสัญญาณเสียงฝังตัว
► การปรับสมดุลสายเคเบิลอัตโนมัติเพื่อให้แน่ใจว่าสัญญาณมีความสมบูรณ์
► รองรับ ST-2082-1(12G)และตรวจสอบสัญญาณในพื้นที่ผ่านST-2081-1(6G), ST-424(3G), ST-292(HD) และ ST-259(SD)
► ในตัว Reclocker ล็อค ไปที่ SMPTE อัตรา ของ 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps หรือหารด้วย 1.001 อัตราส่วนย่อย และ 270 Mbps
► เข้ากันได้โดยตรงกับ12G/6G/3Gto Fiber Converter ระบบกล้อง
► ความสามารถในการส่งข้อมูลระยะไกลอย่างน้อย 10 กม. (6.2 ไมล์) สูงสุด 80 กม.
ดัชนีทางเทคนิค
|
รูปแบบ |
รองรับ ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) และ ST-259(SD) |
|
เข้ากันได้ |
เข้ากันได้ กับ DVB-ASI และ AES10 (MADI) |
|
อินพุต |
1 xG Video over Fiber Converters ประกอบด้วยเครื่องส่งสัญญาณหนึ่งเครื่องและเครื่องรับหนึ่งเครื่องสำหรับGto Fiber Converter บน BNC |
|
เอาต์พุต |
1 xLC ใยแก้วนำแสง |
|
1 xG Video over Fiber Converters ประกอบด้วยเครื่องส่งสัญญาณหนึ่งเครื่องและเครื่องรับหนึ่งเครื่องสำหรับGto Fiber Converter loop-out บน BNC |
|
|
ความละเอียดที่รองรับ |
HDTV 4K*2K, 1080P, 1080I, 720P |
|
ช่วงความละเอียด |
), 1080P |
|
อินพุต ข้อมูลจำเพาะของสายเคเบิล |
≤70m@12G SDIBelden 1694A |
|
ข้อมูลจำเพาะของสายเคเบิลเอาต์พุต |
≤70m@12G SDIBelden 1694A |
|
ประเภทข้อมูล |
Backward Tally |
|
ประเภทข้อมูล |
ส่งผ่านสายไฟเบอร์ออปติก |
|
แบนด์วิดท์การส่งผ่านแสง |
270MHz～12GHz |
|
พลังงาน |
5-15 VDC |
|
การใช้พลังงาน |
0KM, รวมถึงเครื่องส่งและเครื่องรับ, ใช้เป็นคู่ W (สูงสุด) |
|
ขนาด (ยาวxกว้างxสูง) |
80 x40 x20 (มม.) |
|
การจัดเก็บอุณหภูมิ |
-40℃～80℃ |
|
อุณหภูมิในการทำงาน |
-40℃～85℃ |
ภาพรวม

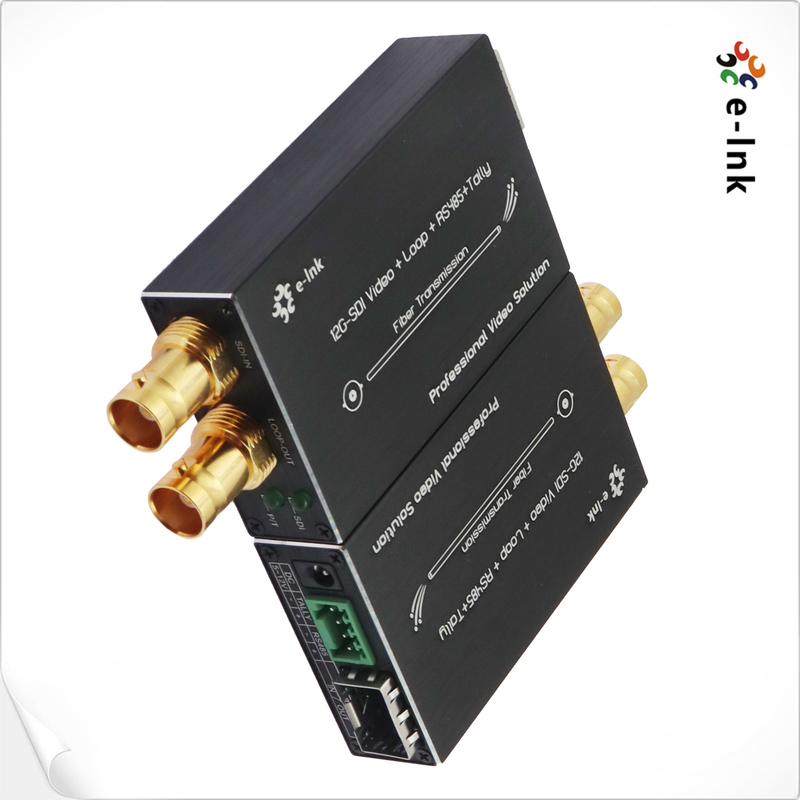

LNK-M12G-1V1T1D ซีรีส์12G12G-SDI ตัวแปลงไฟเบอร์รองรับ 1ChG Video over Fiber Converters ประกอบด้วยเครื่องส่งสัญญาณหนึ่งเครื่องและเครื่องรับหนึ่งเครื่องสำหรับGวิดีโอ (เสียงฝังตัว), 1ChTallyสัญญาณและ 1ChBackward RS485 ส่งผ่านสายไฟเบอร์ออปติก, และตรวจสอบสัญญาณในพื้นที่ผ่าน12G Video over Fiber Converters ประกอบด้วยเครื่องส่งสัญญาณหนึ่งเครื่องและเครื่องรับหนึ่งเครื่องสำหรับ12G Video over Fiber Converters ประกอบด้วยเครื่องส่งสัญญาณหนึ่งเครื่องและเครื่องรับหนึ่งเครื่องสำหรับHDTV 4K*2K( 3840*2160@60Hz), 1080P,1080I, 720P.แอปพลิเคชัน
ข้อมูลการสั่งซื้อ
รุ่น
|
คำอธิบาย |
LNK-M |
|
12G-SDI1T1D-20KM, รวมถึงเครื่องส่งและเครื่องรับ, ใช้เป็นคู่ชนิดมินิ |
12G-SDIto Fiber Converter พร้อม Tally , Reverse RS485และ loop out, SMF, LC Fiber Connector20KM, รวมถึงเครื่องส่งและเครื่องรับ, ใช้เป็นคู่ |
