รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: E-link
ได้รับการรับรอง: ISO9001 / CE / RoHS / FCC
หมายเลขรุ่น: อีลิงค์ SFP-BIDI
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 คู่
ราคา: Negotiate
รายละเอียดการบรรจุ: อุปกรณ์ไฟเบอร์ออปติกบรรจุภัณฑ์กล่องมาตรฐาน
เวลาการส่งมอบ: 1-3วันทำการ
เงื่อนไขการชำระเงิน: L/C, T/T, Western Union, MoneyGram, เพย์พาล
สามารถในการผลิต: 1000000pcs/เดือน
อัตราข้อมูล: |
กิกะบิตอีเทอร์เน็ต1.25G |
กระแสอคติ: |
0 ถึง 100mA |
อุณหภูมิการทํางาน: |
0 ถึง +70 |
รัศมีความโค้ง: |
≥40มม |
ทีเอ็กซ์พาวเวอร์: |
-5 ถึง 0dBm |
rx พาวเวอร์: |
-23 ถึง -3dBm |
อัตราข้อมูล: |
กิกะบิตอีเทอร์เน็ต1.25G |
กระแสอคติ: |
0 ถึง 100mA |
อุณหภูมิการทํางาน: |
0 ถึง +70 |
รัศมีความโค้ง: |
≥40มม |
ทีเอ็กซ์พาวเวอร์: |
-5 ถึง 0dBm |
rx พาวเวอร์: |
-23 ถึง -3dBm |

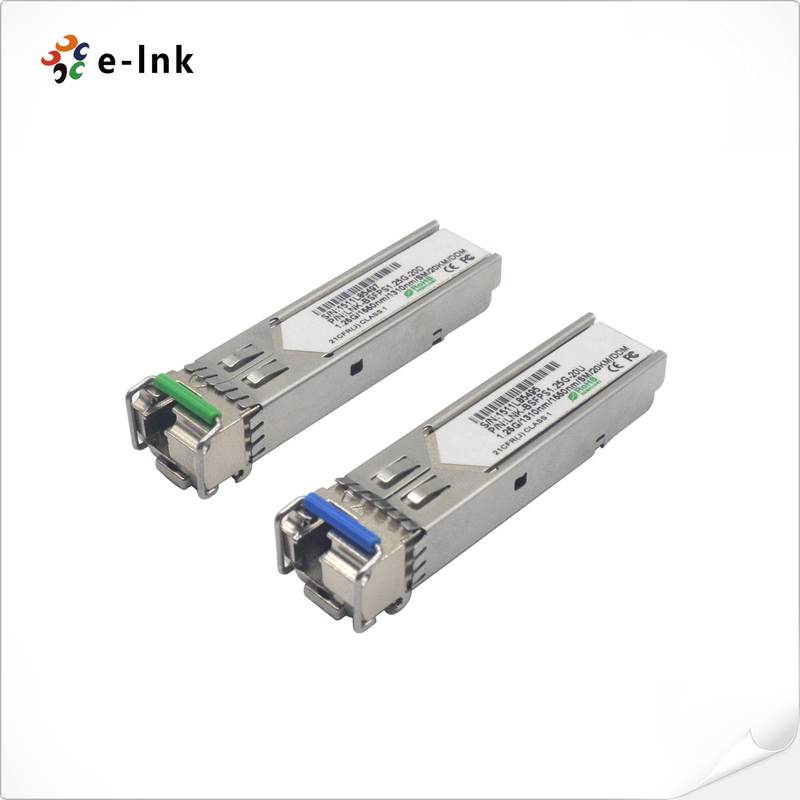

1.25Gbps SFP Bi-Directional Transceiver ระยะทาง 20 กิโลเมตร
อุปกรณ์เสริมไฟเบอร์ออปติกข้อดี:
เครื่องรับสัญญาณ SFP-BIDI เป็นโมดูลที่มีประสิทธิภาพสูงและมีค่าใช้จ่ายที่คุ้มค่า รองรับอัตราการส่งข้อมูลแบบสองแบบ
ของ 1.25Gbps/1.0625Gbps และระยะทางการถ่ายทอด 20 กิโลเมตรด้วย SMF
เครื่องรับสัญญาณประกอบด้วยสามส่วน: เครื่องส่งเลเซอร์ DFB, โฟตดิโอเดส PIN ที่บูรณาการ
ด้วยเครื่องเสริมเสียงแบบแพร่ต่ออัด (TIA) และหน่วยควบคุม MCU หน่วยทั้งหมดตอบสนองลาเซอร์ชั้น I
ความต้องการความปลอดภัย
เครื่องรับและรับสัญญาณมีความสอดคล้องกับ SFP Multi-Source Agreement (MSA) และ SFF-8472
ข้อมูล โปรดดู SFP MSA
แผนกบล็อกโมดูล
การใช้งาน
ปริมาตรเทคนิค
| ปริมาตร | สัญลักษณ์ | นาที | แบบปกติ | แม็กซ์ | หน่วย | หมายเหตุ | ||
| เครื่องส่งสัญญาณ | ||||||||
| ความยาวคลื่นกลาง | λc | 1290 | 1310 | 1330 | nm | |||
| ความกว้างของสายสี (-20dB) | ∆λ | 1 | nm | |||||
| อัตราการยับยั้งแบบด้านข้าง | SMSR | 30 | dB | |||||
| พลังงานออกเฉลี่ย | ปูท | - 5 | 0 | dBm | 1 | |||
| อัตราการสูญหาย | รพ.ด่วน | 9 | dB | |||||
| เวลาขึ้น/ตกทางแสง (20% ~ 80%) | tr/tf | 0.26 | ns | |||||
| อนุพันธ์สวิงอินเทอร์ข้อมูล | VIN | 400 | 1800 | mV | 2 | |||
| ความขัดแย้งความแตกต่างทางเข้า | ZIN | 90 | 100 | 110 | Ω | |||
| ปิด TX | ปิดการทํางาน | 2.0 | Vcc | V | ||||
| เปิด | 0 | 0.8 | V | |||||
| ความผิดพลาด TX | ความผิด | 2.0 | Vcc | V | ||||
| ปกติ | 0 | 0.8 | V | |||||
| เครื่องรับ | ||||||||
| ความยาวคลื่นกลาง | λc | 1470 | 1490 | 1510 | nm | |||
| ความรู้สึกของตัวรับ | - 23 | dBm | 3 | |||||
| เครื่องรับอากาศเกิน | -3 | dBm | 3 | |||||
| รายละเอียดของรายละเอียด | LOSD | - 24 | dBm | |||||
| รายละเอียด | LOSA | - 35 | dBm | |||||
| LOS Hysteresis | 1 | 4 | dB | |||||
| ข้อมูลผลิต Swing Differential | โวท | 400 | 1800 | mV | 4 | |||
| LOS | สูง | 2.0 | Vcc | V | ||||
| ต่ํา | 0.8 | V | ||||||
เวลาและไฟฟ้า
| ปริมาตร | สัญลักษณ์ | นาที | แบบปกติ | แม็กซ์ | หน่วย |
| Tx ปิดเวลาลบ | t_on | 1 | ms | ||
| Tx Disable แอสเซิร์ตเวลา | t_off | 10 | μs | ||
| เวลาในการเริ่มต้น รวมถึงการรีเซ็ตความผิด Tx | t_init | 300 | ms | ||
| Tx fault assert time เวลาในการยืนยันความผิด | t_fault | 100 | μs | ||
| Tx ปิดการตั้งค่าใหม่ | t_reset | 10 | μs | ||
| LOS การประกาศเวลา | t_loss_on | 100 | μs | ||
| LOS เวลาในการถอน | t_loss_off | 100 | μs | ||
| อัตราการระดับเวลาของตัวประกอบการ | f_serial_clock | 400 | KHz | ||
| MOD_DEF (0:2) - สูง | VH | 2 | Vcc | V | |
| MOD_DEF (0:2) - ต่ํา | VL | 0.8 | V |
รายละเอียดการตรวจสอบ
| ปริมาตร | ระยะทาง | หน่วย | ความถูกต้อง | การปรับระดับ |
| อุณหภูมิ | 0 ถึง +70 | °C | ± 3°C | ภายใน / ภายนอก |
| -40 ถึง +85 | ||||
| โวลเตชั่น | 30.0 ต่อ 36 | V | ± 3% | ภายใน / ภายนอก |
| ปัจจุบัน Bias | 0 ถึง 100 | mA | ± 10% | ภายใน / ภายนอก |
| TX พลังงาน | - 5 ต่อ 0 | dBm | ± 3dB | ภายใน / ภายนอก |
| RX พลังงาน | - 23 ต่อ -3 | dBm | ± 3dB | ภายใน / ภายนอก |
