รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: E-link
ได้รับการรับรอง: ISO9001, CE, ROHS, FCC
หมายเลขรุ่น: LNK-MHD-1V
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 คู่
ราคา: negotiate
รายละเอียดการบรรจุ: แพ็คเกจมาตรฐาน
เวลาการส่งมอบ: 5-10 วันทำการ
เงื่อนไขการชำระเงิน: T / T, Western Union, MoneyGram, เพย์พาล
สามารถในการผลิต: 1,000คู่/เดือน
โหมดการเข้าถึง: |
อีเธอร์เน็ตกิกะบิต 10/100/1000Mbps |
แถบคลื่น: |
850นาโนเมตร/1310นาโนเมตร/1550นาโนเมตร |
ไฟฟ้า: |
ไฟฟ้ากระแสตรง 5~15V |
ขนาด: |
78 x 27 x 18 มม |
อุณหภูมิการทํางาน: |
0 ~ 45oC |
พอร์ตออปติคัล: |
SFP - ปรับได้ 100/1000M |
โหมดการเข้าถึง: |
อีเธอร์เน็ตกิกะบิต 10/100/1000Mbps |
แถบคลื่น: |
850นาโนเมตร/1310นาโนเมตร/1550นาโนเมตร |
ไฟฟ้า: |
ไฟฟ้ากระแสตรง 5~15V |
ขนาด: |
78 x 27 x 18 มม |
อุณหภูมิการทํางาน: |
0 ~ 45oC |
พอร์ตออปติคัล: |
SFP - ปรับได้ 100/1000M |
รูปแบบ:LNK-MHD-1V
ภาพรวม

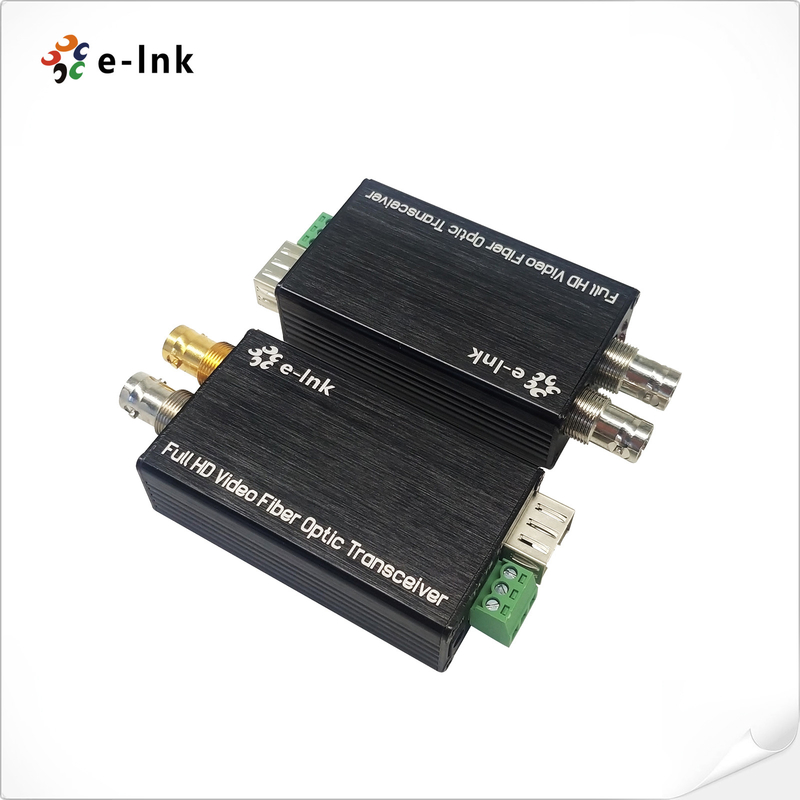

LNK-MHD-1V Series Mini HD-SDI Fiber Converter รองรับการส่งวีดีโอ HD-SDI 1 ช่อง
(พร้อมเสียงที่ฝัง) และสัญญาณ Tally หรือ RS485 กลับข้ามสายไฟเบอร์ออปติก
ผ่านการออกวงจร HD-SDI
E-link's HD-SDI Video over Fiber Converters ระบบประกอบด้วยตัวส่งและผู้รับออกแบบมาเพื่อ
ส่งสัญญาณ HD-SDI ได้อย่างมีประสิทธิภาพในระยะทางไกล โดยใช้เทคโนโลยีไฟเบอร์ออปติก
ลักษณะ
ช่องทุกช่องรวมเสียง 8 ช่องที่ฝังไว้
✓ การปรับค่าเคเบิลอัตโนมัติ ใช้สําหรับอัตราการใช้งานทุกอัตราต่ํากว่า 1.5 Gb/s (Belden 1694A)
อัตโนมัติรีคล็อค 270Mbit/s - 1.48Gbit/s
✅ สามารถใช้กับระบบกล้อง HD-SDI ได้โดยตรง
ความสามารถในการส่งยาวสูงถึง 80 กิโลเมตร
∙ การแลกเปลี่ยนแบบร้อนและปั๊กร้อน
- รับมือทุกรูปแบบทางโรค การถ่ายทอดระดับการถ่ายทอดแบบดิจิตอลโดยไม่สับสน
✓ LED State Indication เพื่อติดตามสภาพการทํางาน
✅ ระยะความไดนามิกแบบซูเปอร์ออปติก และไม่มีการปรับ
✅ ความยาวคลื่น CWDM 1470 ~ 1610nm เป็นตัวเลือก
อัตราการแสดงผลทางเทคนิค
|
อินเตอร์เฟซไฟเบอร์ออปติก |
|
|
อินเตอร์เฟซไฟเบอร์ |
ซิมเพล็กซ์ LC |
|
ระยะทางส่ง |
550m-20Km |
|
ความยาวคลื่น |
1310nm/1550nm |
|
วิดีโอ |
|
|
อินเตอร์เฟซวีดีโอ |
BNC |
|
อุปสรรคทางเข้า/ทางออกของวิดีโอ |
75Ω |
|
ความดัน input/output ของวิดีโอ |
แบบ:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
|
อัตราบิตวิดีโอ |
สูงสุด 1.48Gb/s |
|
กําไรที่แตกต่างกัน (APL 10%~90%) |
< 1% |
|
การสนับสนุนรูปแบบ SDI |
625/25 PAL |
|
525/29.97 NTSC, 525/23.98 NTSC |
|
|
720p50, 720p5994 |
|
|
1080i 23/24/30/50/5994 |
|
|
มาตรฐาน Video SDI |
270Mbps (SD-SDI) |
|
1.485Gbps (HD-SDI) |
|
|
ข้อมูล |
|
|
อินเตอร์เฟซทางกายภาพ |
สายปลายสกรูสแตนดาร์ทอุตสาหกรรม |
|
ประเภทข้อมูล |
การนับหรือรีเวอร์ RS485 |
|
การสนับสนุนความถี่/อัตรา |
สูงสุด 115200bps สําหรับ RS422 สูงสุด 57600bps สําหรับ RS485 |
|
BER |
<10 ราคา9 |
|
เครื่องไฟฟ้า |
|
|
เครื่องปรับพลังงาน |
DC 5 ~ 25V |
|
การบริโภคพลังงาน |
< 5W |
|
ตัวชี้วัด LED |
|
|
SDI |
วิดีโอ SDI |
|
P/T |
พลังงาน |
|
เครื่องจักรกล |
|
|
ขนาด (LxWxH) |
80 x 40 x 20 มิลลิเมตร |
|
น้ําหนัก |
1 กิโลกรัม/คู่ |
|
กล่อง |
กล่องอลูมิเนียม |
|
ตัวเลือกการติดตั้ง |
เครื่องทํางาน |
|
สังคม |
|
|
อุณหภูมิการทํางาน |
-20°C+70°C |
|
อุณหภูมิในการเก็บ |
-40°C+80°C |
|
ความชื้นในการทํางาน |
0~95% |
|
MTBF |
≥100000 ชั่วโมง |
การใช้งาน
ข้อมูลการสั่งซื้อ
|
รุ่น |
คําอธิบาย |
|
LNK-MHD-1V1T-MM |
เครื่องแปลงไฟเบอร์แบบ HD-SDI แบบเล็ก พร้อม Tally และลุปออก MMF, LC Fiber Connector 500 เมตร รวมทั้งเครื่องส่งและเครื่องรับ ใช้คู่กัน |
|
LNK-MHD-1V1D-MM |
เครื่องแปลงไฟเบอร์แบบ HD-SDI แบบเล็ก พร้อม RS485 กลับและลุปออก, MMF, LC Fiber Connector 500 เมตร รวมทั้งเครื่องส่งและเครื่องรับ ใช้เป็นคู่ |
|
LNK-MHD-1V1T-20 |
เครื่องแปลงไฟเบอร์แบบ HD-SDI แบบเล็ก พร้อม Tally และลุปออก, SMF, LC Fiber Connector 20KM รวมทั้งเครื่องส่งและเครื่องรับ |
|
LNK-MHD-1V1D-20 |
เครื่องแปลงไฟเบอร์แบบ HD-SDI แบบเล็ก พร้อม RS485 กลับและลุปออก, SMF, LC Fiber Connector 20KM รวมทั้งตัวส่งและตัวรับ |
|
LNK-MHD-1V1T-40 |
เครื่องแปลงไฟเบอร์แบบ HD-SDI แบบเล็ก พร้อม Tally และลุปออก, SMF, LC Fiber Connector 40KM รวมทั้งตัวส่งและตัวรับที่ใช้คู่กัน |
|
LNK-MHD-1V1D-40 |
เครื่องแปลงไฟเบอร์แบบ HD-SDI แบบเล็ก พร้อม RS485 กลับและลุปออก, SMF, LC Fiber Connector 40KM รวมทั้งตัวส่งและตัวรับ |
