รายละเอียดสินค้า
Place of Origin: China
ชื่อแบรนด์: E-link
ได้รับการรับรอง: CE, RoHS, FCC
หมายเลขรุ่น: LNK-AA7DM3-10
เงื่อนไขการชําระเงินและการจัดส่ง
Minimum Order Quantity: 1PCS
ราคา: negotiable
Packaging Details: Active Optical Cable Standard Export Package
Delivery Time: 3~5 working days
Payment Terms: Paypal, TT, Western Union, MoneyGram, Alipay
Supply Ability: 5000 pcs per month
ชื่อสินค้า: |
สายเคเบิลออปติคอลที่ใช้งานอยู่ 100G |
อัตราข้อมูล: |
10/25/40/100G |
ประเภทสายเคเบิล: |
สาย AOC |
สีของสายเคเบิล: |
สีเขียว |
ประเภทตัวเชื่อมต่อ: |
QSFP28 ถึง QSFP28 |
ความยาวสายเคเบิล: |
10 เมตร |
วัสดุแจ็คเก็ตเคเบิล: |
PVC |
อุณหภูมิการทํางาน: |
-5 ~ 75 °C |
ชื่อสินค้า: |
สายเคเบิลออปติคอลที่ใช้งานอยู่ 100G |
อัตราข้อมูล: |
10/25/40/100G |
ประเภทสายเคเบิล: |
สาย AOC |
สีของสายเคเบิล: |
สีเขียว |
ประเภทตัวเชื่อมต่อ: |
QSFP28 ถึง QSFP28 |
ความยาวสายเคเบิล: |
10 เมตร |
วัสดุแจ็คเก็ตเคเบิล: |
PVC |
อุณหภูมิการทํางาน: |
-5 ~ 75 °C |

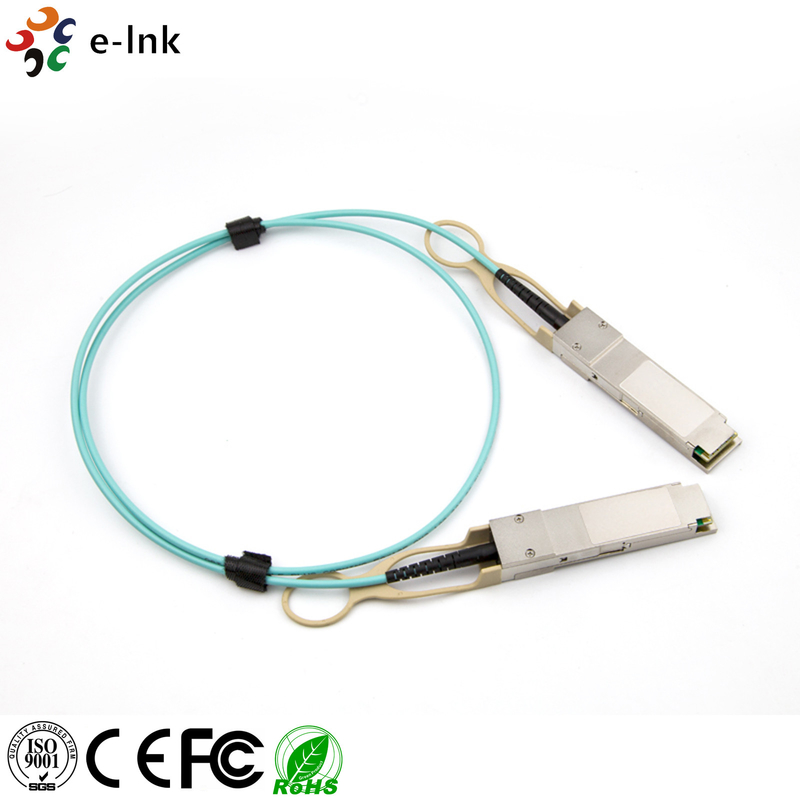

E-link’s LNK-AA7DM3-XXX series are active optical cables (AOC) that allows bi-directional 100Gbps transmission suitable for high performance computing (HPC) clustering and other high-throughput data network, มีข้อดี เช่น ความเร็วสูง ความหนาแน่นสูง ความช้าต่ํา การบริโภคพลังงานต่ํา และน้ําหนักเบา
Quad Small Form-factor Pluggable (QSFP) เป็นชนิดของเครื่องเชื่อมไฟฟ้าที่มีโปรไฟล์ต่ําและการบริโภคพลังงานต่ํา. มันสอดคล้องกับ 40GBASE-SR4, QDR,DDR,SDR (Infiniband).มันสนับสนุนการเชื่อมโยงคู่กันในสองทิศทาง.3125Gb / s ต่อเลน, x4 ช่องทาง และเชื่อมต่อนี้สามารถไปถึง 100m. มันยังมาพร้อมกับผังไฟเบอร์หลายรูปแบบ,PIN diode 4 array และอินเตอร์เฟสการจัดการ I2C, ทํางานจากอุณหภูมิห้อง 0 ถึง 70 องศา และต้องการความกระชับกําลังไฟฟ้า 3.3Vมันถูกออกแบบให้เป็นเครื่องเชื่อมไฟฟ้า 38 ปิน เพื่อให้ความสะดวกสบายและความยืดหยุ่นในการเชื่อมต่อการใช้งาน.
ค่าเหล่านี้แสดงถึงขั้นต่ําความเสียหายของโมดูลความเครียดที่เกินค่าเฉพาะเฉพาะเฉพาะสูงสุด สามารถทําให้เกิดความเสียหายที่หายนะทันทีต่อโมดูล แม้ว่าปริมาตรอื่น ๆ ทั้งหมดจะอยู่ในสภาพการทํางานที่แนะนํา.
ตารางที่ 1 ความสามารถสูงสุดโดยเฉพาะ
| ปริมาตร | เงื่อนไข | นาที | แม็กซ์ | หน่วย |
| ความดันไฟฟ้า 3.3V | - 05 | 3.75 | V | |
| ความตึงเครียดบนพัด I/O | - 05 | VDD + 05 | V | |
| การสวิงอินทุ้นความแตกต่าง | 1.5 | Vpp | ||
| อุณหภูมิการเก็บรักษา | เครื่องประปา | - 40 | 85 | เซลเซียส |
| ระยะอุณหภูมิของกระเป๋าที่ใช้พลังงาน | เครื่องประปา | - 5 | 70 | เซลเซียส |
| ความชุ่มชื้น | 5 | 85 | % | |
| ความดันการปล่อยสแตติกบนปินความเร็วสูง | รูปแบบร่างกายมนุษย์ | 500 | V | |
| โลตติกการออกกําลังอัดสติกบนปินอื่น ๆ | รูปแบบร่างกายมนุษย์ | 2000 | V | |
| การปล่อยอากาศสู่กรอบ QSFP | การทดสอบตามเกณฑ์ B EN61000-4-2 | 15 | kV | |
| การออกอัดติดต่อกับกรอบ QSFP | การทดสอบตามเกณฑ์ B EN61000-4-2 | 8 | kV |
ตารางที่ 2 สภาพการทํางานที่แนะนํา
| ปริมาตร | เงื่อนไข | นาที | แบบว่า | แม็กซ์ | หน่วย |
| อัตราข้อมูลต่อเส้นทาง | 8B/10BC รหัส 64B/66B รหัส | 1 | 26 | Gbps | |
| 3.3V โฟลเตจไฟฟ้าน้ํา | 3.13 | 3.3 | 3.47 | V | |
| เสียงไฟฟ้า รวมถึงเสียงคลื่น | 1kHz ถึงความถี่การทํางานที่วัดใน VCC_HOST | 50 | mVpp | ||
| อุณหภูมิกระเป๋า | 0 | 35 | 70 | เซลเซียส |
โต๊ะ5 รายละเอียดอัตราข้อมูล
| สัญลักษณ์ | ปริมาตร | นาที | แบบปกติ | แม็กซ์ | หน่วย | หมายเหตุ |
| BR | อัตราบิตต่อ Lane | 10 | 25.781 | 28 | Gbps | การทํางาน BER ที่ต่ํากว่าที่ 28Gbps |
| BER | อัตราความผิดพลาดของบิต | 10รางวัล12 | 1.2.3 |
1.Bit Error Rate ถูกทดสอบด้วยรูปแบบ PRBS 231-1 ที่ 25.781Gbit/s
2.100G QSFP28 AOC ต้องการเครื่องเชื่อมไฟฟ้าที่สอดคล้องกับ SFF-8662 หรือ SFF-8672 ซึ่งใช้ในบอร์ดโฮสต์ เพื่อรับประกันความจําแนกของอินเตอร์เฟซไฟฟ้า
เราให้การสนับสนุนทางเทคนิคและบริการที่ครบวงจร สําหรับสินค้า Fiber Optic Accessories ของเราทั้งหมดพนักงานเทคนิคที่มีประสบการณ์ของเราพร้อมที่จะช่วยคุณกับคําถามหรือความกังวลของคุณเราให้การสนับสนุนทั้งทางออนไลน์และทางโทรศัพท์ เพื่อให้คุณสามารถได้รับความช่วยเหลือที่ต้องการได้ตลอดเวลา เมื่อคุณต้องการ
เรามุ่งมั่นที่จะให้การสนับสนุนทางเทคนิคและบริการที่มีคุณภาพสูงสุดในอุตสาหกรรมทีมงานที่มีความรู้ของเราพร้อมที่จะตอบคําถามใด ๆ ของคุณและให้ข้อมูลรายละเอียดเกี่ยวกับสินค้าและบริการของเราเรามุ่งมั่นที่จะช่วยให้คุณได้รับผลประโยชน์สูงสุดจากสินค้า Fiber Optic Accessories ของคุณ
หากคุณเคยพบปัญหาใด ๆ กับผลิตภัณฑ์ Fiber Optic Accessories ของคุณ, กรุณาอย่าลังเลที่จะติดต่อเรา. เราจะทําความดีของเราเพื่อแก้ปัญหาของคุณอย่างรวดเร็วและมีประสิทธิภาพ.เรามักจะคอยช่วยคุณให้แน่ใจว่า สินค้า Fiber Optic Accessories ของคุณทํางานได้อย่างถูกต้อง และคุณจะได้ประโยชน์สูงสุดจากมัน.
อุปกรณ์เสริมไฟเบอร์ออปติกถูกบรรจุด้วยแผ่นพับในกล่อง ที่ถูกออกแบบให้ทนทานและเบาและติดป้ายด้วยที่อยู่ที่เหมาะสมและข้อมูลการจัดส่งขึ้นอยู่กับขนาดและน้ําหนักของผลิตภัณฑ์ สินค้าอาจถูกส่งผ่านการขนส่งทางบก การขนส่งทางอากาศ หรือทางทะเล
|
เลขส่วน |
อัตราข้อมูล |
ความยาว |
ประเภทเครื่องเชื่อม |
ประเภทสาย |
ระยะความร้อน |
เสื้อสาย |
|
LNK-AA7DM3-1 |
สูงสุด 100G |
1 เมตร |
QSFP28 ถึง QSFP28 |
สาย AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-2 |
สูงสุด 100G |
2 เมตร |
QSFP28 ถึง QSFP28 |
สาย AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-3 |
สูงสุด 100G |
3 เมตร |
QSFP28 ถึง QSFP28 |
สาย AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-5 |
สูงสุด 100G |
5 เมตร |
QSFP28 ถึง QSFP28 |
สาย AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-7 |
สูงสุด 100G |
7 เมตร |
QSFP28 ถึง QSFP28 |
สาย AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-10 |
สูงสุด 100G |
10 เมตร |
QSFP28 ถึง QSFP28 |
สาย AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-15 |
สูงสุด 100G |
15 เมตร |
QSFP28 ถึง QSFP28 |
สาย AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-20 |
สูงสุด 100G |
20 เมตร |
QSFP28 ถึง QSFP28 |
สาย AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-25 |
สูงสุด 100G |
25 เมตร |
QSFP28 ถึง QSFP28 |
สาย AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-30 |
สูงสุด 100G |
30 เมตร |
QSFP28 ถึง QSFP28 |
สาย AOC |
0-70°C |
PVC |
หมายเหตุ:
1. 100GBASE QSFP28 ถึง QSFP28 AOC ถูกทดสอบเป็นตัวอย่างกับอุปกรณ์ที่ตรงกัน เช่น Cisco, Arista, Juniper, Dell, Brocade และแบรนด์อื่นๆและผ่านการติดตามของระบบควบคุมคุณภาพสมัคร E-link.
2. AOCs 100GBASE QSFP28 ถึง QSFP28 ที่กําหนดเองมีให้เลือกในความยาวต่างๆ
