รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: E-link
ได้รับการรับรอง: CE
หมายเลขรุ่น: LN K-MIDI
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: negotiable
รายละเอียดการบรรจุ: อุตสาหกรรมหลายช่องสัญญาณ RS-232/422/485 ตัวแปลงอนุกรมเป็นไฟเบอร์ บรรจุภัณฑ์กล่องมาตรฐาน
เวลาการส่งมอบ: 7-10 วันทำการ
เงื่อนไขการชำระเงิน: L/C, T/T, Western Union, MoneyGram, เพย์พาล
สามารถในการผลิต: 1000000 ชิ้น/เดือน
อุณหภูมิในการจัดเก็บ: |
-40°C ถึง 85°C |
ขนาด (กxยxส): |
172 มม. * 167 มม. * 45 มม. (ยาว x กว้าง x สูง) |
น้ำหนัก: |
4กก |
อุณหภูมิในการทำงาน: |
-10°C ถึง +75°C |
อุณหภูมิในการจัดเก็บ: |
-40°C ถึง 85°C |
ขนาด (กxยxส): |
172 มม. * 167 มม. * 45 มม. (ยาว x กว้าง x สูง) |
น้ำหนัก: |
4กก |
อุณหภูมิในการทำงาน: |
-10°C ถึง +75°C |

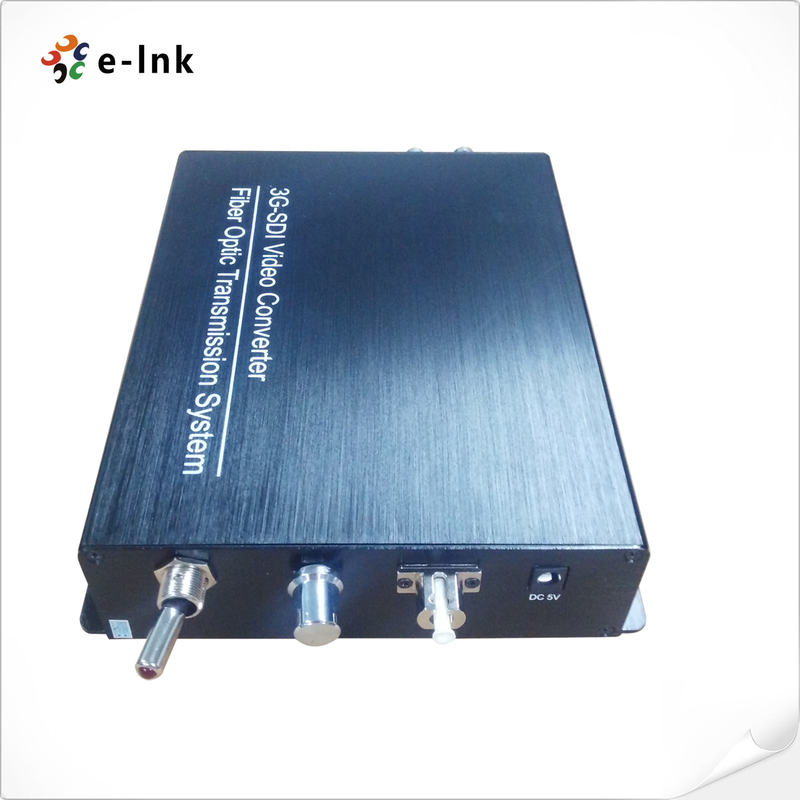

3G SD SDI Fiber Extender RS232 RS422 RS485 Audio Ethernet Tally อินเตอร์คอม
3G/HD/SD-SDI, RS422, เสียง, อีเธอร์เน็ต, Tally, อินเตอร์คอม & ส่งวิดีโอกลับผ่าน Fiber Multiplexer
ข้อดี:
► รองรับอัตราข้อมูล SMPTE 3G, HD และ SD-SDI
► จัดการกับรูปแบบทางพยาธิวิทยาทั้งหมด
► การปรับสมดุลสายเคเบิลอัตโนมัติเพื่อให้มั่นใจถึงความสมบูรณ์ของสัญญาณ
►ด้วย Remote & Tally & Audio (Intercom) & Return video
► 10/100 อีเธอร์เน็ต
► การปรับสมดุลสายเคเบิลอัตโนมัติเพื่อให้มั่นใจถึงความสมบูรณ์ของสัญญาณ
► ล็อคซ้ำอัตโนมัติ 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► ประเภทสัญญาณที่รองรับ: 270Mbit/s ถึง 3Gbit/s ตามมาตรฐาน SMPTE 424M, SMPTE 292M และ SMPTE 259M, DVB-ASI
► เข้ากันได้โดยตรงกับระบบกล้อง 3G/HD/SD-SDI และรองรับโปรโตคอลข้อมูล RS-232, RS-422 และ RS-485
► 10+Km บนไฟเบอร์โหมดเดียวหรือ 300m บนไฟเบอร์โหมดหลายโหมด
► กำลังไฟเข้าของเทอร์มินอลบล็อค การสลับร้อน และการเสียบปลั๊กร้อน
► อุณหภูมิในการทำงานระดับอุตสาหกรรมตั้งแต่ -10 ℃ ถึง 75 ℃ ซึ่งใช้กับสภาพแวดล้อมการทำงานที่แตกต่างกัน
ดัชนีทางเทคนิค
| ข้อมูลจำเพาะทั่วไป | |
| อุณหภูมิในการทำงาน | -10°C ถึง +75°C |
| อุณหภูมิในการจัดเก็บ | -40°C ถึง 85°C |
| ความชื้น | 0 ~ 95% (ไม่ควบแน่น) |
| กำลังไฟฟ้าเข้า | DC5V 3A |
| การใช้พลังงาน | 15W |
| น้ำหนักสุทธิ | 4กก |
| ขนาดรูปลักษณ์ | 172 มม. * 167 มม. * 45 มม. (ยาว x กว้าง x สูง) |
| ใยแก้วนำแสง | |
| ความยาวคลื่น | 1310nm / 1550nm / CWDM |
| กำลังขับ | -6~-1dBm |
| ความไว Rx | <-18dBm |
| ระยะการส่ง | SM ไฟเบอร์ 10+km , MM ไฟเบอร์ 300m |
| ขั้วต่อออปติคัล | Dal LC /FC/ST/SC/MX/ Lemo / Neutrino (ทางเลือก) |
| อินพุต/เอาต์พุต SDI | |
| รูปแบบสัญญาณ | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| อัตราข้อมูล | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| การทำให้เท่าเทียมกันของสายเคเบิล | สายเคเบิลอัตโนมัติ EQ (สายเคเบิล Bel den 1694A) |
| 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s | |
| อินเทอร์เฟซ SDI | BNC 75 โอห์ม |
| อินเตอร์คอม | |
| อะแดปเตอร์กล้องออปติก | |
| อินเตอร์เฟซ | XLR 4 พิน (ตัวผู้) / XLR 5 พิน (ตัวเมีย) / แจ็คหูฟัง 3.5 มม |
| ไมโครโฟน | อินพุตไมโครโฟนพร้อมปิดเสียงและปิดเสียงล่วงหน้า |
| หูฟัง | พร้อมเพิ่มหรือลดระดับเสียง |
| เครื่องเสียง | ระดับสมดุลหรือไม่สมดุล |
| นับ | |
| อะแดปเตอร์กล้องออปติก | |
| อินเตอร์เฟซ | หัวลม 4 พินหรือมินิ XLR 3 พิน |
| เอาต์พุต | การปิดหน้าสัมผัสแบบแห้งหรือแบบเปียก +12V |
| เปิด: สั้นหรือ +12V | |
| ปิด: เปิดหรือ 0V | |
| รีโมท | |
| อินเตอร์เฟซ | เทอร์มินอลบล็อคมาตรฐานอุตสาหกรรม |
| ข้อมูล | RS422/RS232/RS485 |
| อีเธอร์เน็ต | |
| ท่าเรือ | ขั้วต่อ 10/100 Base-T, RJ-45 |
| โหมดการทำงาน | ฟูลดูเพล็กซ์/ฮาล์ฟดูเพล็กซ์ |
| อัตราข้อมูล | อีเธอร์เน็ต 10 M bps & 100 M bps (ปรับอัตโนมัติ) |
ภาพรวม
ซีรี่ส์ LN K-MIDI ช่วยให้คุณสามารถส่ง 3G, HD หรือ SD-SDI ตาม SMPTE 424M-2006, 292 และ 259 พร้อมความสามารถในการส่ง 10/100 Base-T Ethernet RS422, Audio, Ethernet, Tally, Intercom & Return วิดีโอผ่านไฟเบอร์โหมดเดียวหรือหลายโหมดช่องข้อมูลทั้งหมดพร้อมใช้งานพร้อมกันระบบจะส่งสัญญาณ 3G/HD-SDI จากกล้องไปยังสถานีฐานและวิดีโอส่งคืน (3G/HD-SDI), ข้อมูลการควบคุมระยะไกล, เจนล็อค, อินเตอร์คอม, นับ, เสียงและอีเธอร์เน็ต 10/100Mระบบนำสัญญาณทั้งหมดที่จำเป็นสำหรับการผลิต 3G/HD-SDI จากกล้องหลายตัวไปยังสายเคเบิลไฟเบอร์ไฮบริดทางยุทธวิธี SM/MM หรือ SMPTE เพื่อให้มั่นใจถึงการเชื่อมต่อที่แข็งแกร่งและปราศจากปัญหาในสตูดิโอหรือการผลิตระยะไกล
