รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: E-link
ได้รับการรับรอง: CE
หมายเลขรุ่น: LNK-3GSDI-4BV
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: สามารถต่อรองได้
รายละเอียดการบรรจุ: อุตสาหกรรมหลายช่องสัญญาณ RS-232/422/485 ตัวแปลงอนุกรมเป็นไฟเบอร์ บรรจุภัณฑ์กล่องมาตรฐาน
เวลาการส่งมอบ: 7-10 วันทำการ
เงื่อนไขการชำระเงิน: L/C, T/T, Western Union, MoneyGram, เพย์พาล
สามารถในการผลิต: 1000000 ชิ้น/เดือน
อินเตอร์เฟสไฟเบอร์: |
Simplex LC |
พว: |
แหล่งจ่ายไฟ |
ขนาด (กxยxส): |
19 นิ้ว 1U (483 x 220 x 44.45 มม.) |
น้ำหนัก: |
7กก./คู่ |
เอ็มทีบีเอฟ: |
≥100,000 ชั่วโมง |
อุณหภูมิในการทำงาน: |
-20℃～+70℃ |
อินเตอร์เฟสไฟเบอร์: |
Simplex LC |
พว: |
แหล่งจ่ายไฟ |
ขนาด (กxยxส): |
19 นิ้ว 1U (483 x 220 x 44.45 มม.) |
น้ำหนัก: |
7กก./คู่ |
เอ็มทีบีเอฟ: |
≥100,000 ชั่วโมง |
อุณหภูมิในการทำงาน: |
-20℃～+70℃ |
4 Channel Bidirectional 3G SDI ผ่าน Fiber Converter Simplex LC Interface
ตัวแปลงไฟเบอร์ 3G-SDI สองทิศทาง 4 แชนเนล
ข้อดี:
► การส่งสัญญาณวิดีโอ 3G-SDI แบบสองทิศทาง 4 ช่องผ่านใยแก้วนำแสง
► การปรับสมดุลสายเคเบิลอัตโนมัติเพื่อให้มั่นใจถึงความสมบูรณ์ของสัญญาณ
► โอเวอร์คล็อกอัตโนมัติ 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► เข้ากันได้โดยตรงกับระบบกล้อง 3G-SDI และรองรับโปรโตคอลข้อมูล Reverse RS-485
► สามารถส่งสัญญาณได้ไกลอย่างน้อย 10 กม. (6.2 ไมล์) สูงสุด 120 กม
► กำลังไฟเข้าของเทอร์มินอลบล็อคสำหรับงานอุตสาหกรรม
► รองรับการแลกเปลี่ยนความร้อนและการเสียบปลั๊กร้อน
► การส่งสัญญาณระดับการออกอากาศแบบไม่บีบอัดแบบดิจิทัลเต็มรูปแบบ
►ช่วงไดนามิก super optic และไม่ต้องปรับก่อนใช้งาน
► เทคนิคใยแก้วนำแสง WDM/CWDM/DWDM
► ช่วงอุณหภูมิที่กว้างเป็นพิเศษในระดับอุตสาหกรรม (-40 ℃ ~ + 85 ℃) ปรับให้เข้ากับสภาพแวดล้อมต่างๆ
ดัชนีทางเทคนิค
| อินเทอร์เฟซไฟเบอร์ออปติก | |
| อินเตอร์เฟสไฟเบอร์ | Simplex LC |
| ระยะการส่ง | 550m-20Km |
| ความยาวคลื่น | 1310นาโนเมตร/1550นาโนเมตร |
| วิดีโอ | |
| อินเทอร์เฟซวิดีโอ | บีเอ็นซี |
| อิมพีแดนซ์อินพุต/เอาต์พุตวิดีโอ | 75โอห์ม |
| แรงดันไฟฟ้าอินพุต / เอาท์พุตวิดีโอ | ทั่วไป:1Vpp, ต่ำสุด 0.5Vpp, สูงสุด 1.5Vpp |
| อัตราบิตของวิดีโอ | สูงสุด 3.2Gb/s |
| อัตรากำไรส่วนต่าง (10% ~ 90% APL) | <1% |
| รองรับรูปแบบ SDI | 625/25 ภล |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| วิดีโอมาตรฐาน SDI | 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| การทำแผนที่ SMPTE425M3Gb/s (3G-SDI) | |
| SMPTE424M อินเทอร์เฟซแบบอนุกรม 3Gb/s (3G-SDI) | |
| ข้อมูล | |
| อินเทอร์เฟซทางกายภาพ | ขั้วเกลียวมาตราฐานอุตสาหกรรม |
| ประเภทข้อมูล | ย้อนกลับ RS485 |
| รองรับความถี่/อัตรา | สูงสุด57600bps สำหรับ RS485 |
| เบอร์ | <10ˉ9 |
| ไฟฟ้า | |
| อะแดปเตอร์ไฟฟ้า | ไฟฟ้ากระแสสลับ 110~220V |
| การใช้พลังงาน | <15W |
| ตัวบ่งชี้ที่นำ | |
| SDI A/B/C/D/E/F/G/H | วิดีโอ SDI |
| พว | พาวเวอร์ซัพพลาย |
| เครื่องกล | |
| ขนาด (กxยxส) | 19 นิ้ว 1U (483 x 220 x 44.45 มม.) |
| น้ำหนัก | 7กก./คู่ |
| ปลอก | เคสอลูมิเนียม |
| ตัวเลือกการติดตั้ง | ติดแร็ค |
| ด้านสิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -20℃～+70℃ |
| อุณหภูมิในการจัดเก็บ | -40℃～+80℃ |
| ความชื้นในการทำงาน | 0~95% |
| เอ็มทีบีเอฟ | ≥100,000 ชั่วโมง |
ภาพรวม

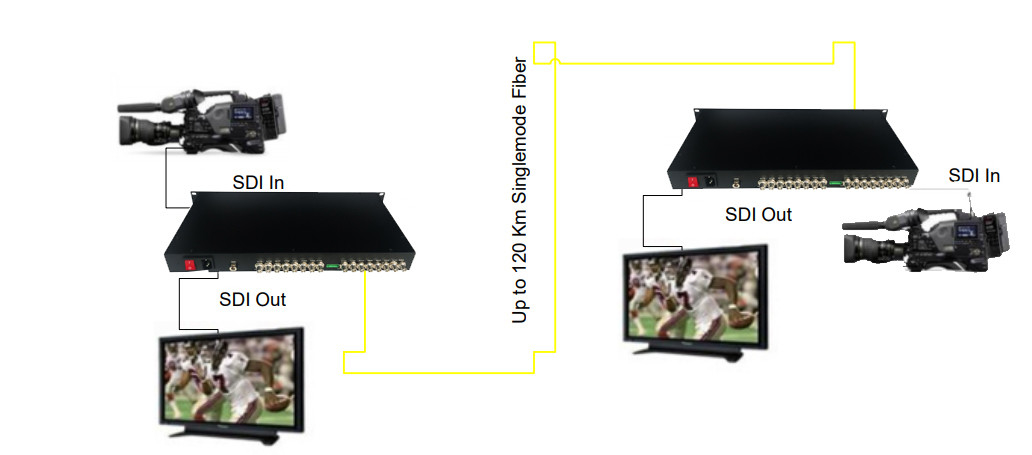

LNK-3GSDI-4BV ซีรี่ส์รองรับสัญญาณวิดีโอความละเอียดสูงมาตรฐาน 3G-SDI แบบสองทิศทาง 4 ช่องสัญญาณที่ส่งผ่านสายเคเบิลใยแก้วนำแสงเส้นเดียว และตรวจสอบสัญญาณภายในเครื่องผ่านเอาต์พุตลูป 3G/HD-SDIE-link 3G-SDI Video over Fiber Converters ประกอบด้วยตัวส่งหนึ่งตัวและตัวรับสัญญาณหนึ่งตัวสำหรับสัญญาณ 1080P 3G-SDIE-link 3G-SDI Fiber Converters สามารถส่งวิดีโอ 3G-SDI แบบสองทิศทาง 4-Ch, ข้อมูล RS-485 แบบย้อนกลับ 1-Ch, ส่งสัญญาณผ่านใยแก้วนำแสงเส้นเดียวคุณภาพวิดีโอสูงถึงมาตรฐานการออกอากาศ คุณภาพเสียงสูงถึงระดับ CD รองรับรูปแบบการสื่อสารข้อมูล Reverse RS-485
ข้อมูลการสั่งซื้อ
| แบบอย่าง | คำอธิบาย |
| LNK-3GSDI-4BV | วิดีโอ 3G-SDI แบบสองทิศทาง 4 ช่องพร้อมลูปเอาต์ 20 กม. SM FC รวมถึงตัวส่ง 1 ตัวและตัวรับ 1 ตัวใช้เป็นคู่ |
| LNK-3GSDI-4BV1R | วิดีโอ SDI แบบสองทิศทาง 4 ช่องพร้อมลูปเอาต์ + ข้อมูลย้อนกลับ RS485 1 ช่อง, 20 กม., SM, FC รวมถึงตัวส่ง 1 ตัวและตัวรับ 1 ตัว ใช้เป็นคู่ |
