รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: E-link
ได้รับการรับรอง: ROHS,FCC,CE
หมายเลขรุ่น: LNK-HD-110
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 คู่
ราคา: สามารถต่อรองได้
รายละเอียดการบรรจุ: แพ็คเกจส่งออกมาตรฐาน SDI Fiber Converter
เวลาการส่งมอบ: 5-12 วันทำการ
เงื่อนไขการชำระเงิน: L/C, T/T, Western Union, MoneyGram, เพย์พาล
สามารถในการผลิต: 1,000 คู่/เดือน
เอ็มทีบีเอฟ: |
≥100,000 ชั่วโมง |
ตัวเลือกการติดตั้ง: |
ติดผนัง |
ปลอก: |
เคสอลูมิเนียม |
น้ำหนัก: |
0.43กก./คู่ |
เอ็มทีบีเอฟ: |
≥100,000 ชั่วโมง |
ตัวเลือกการติดตั้ง: |
ติดผนัง |
ปลอก: |
เคสอลูมิเนียม |
น้ำหนัก: |
0.43กก./คู่ |
ตัวแปลงไฟเบอร์ SDI แบบติดผนัง 270Mbit 1.48Gbit 3Gbit พร้อมเคสอะลูมิเนียม
ตัวแปลง 3G/HD-SDI เป็นไฟเบอร์
ข้อดีของตัวแปลงไฟเบอร์ออปติก SDI
► แต่ละช่องประกอบด้วยเสียง 8 ช่องที่ฝังอยู่
► การปรับสมดุลสายเคเบิลอัตโนมัติเพื่อให้มั่นใจถึงความสมบูรณ์ของสัญญาณ
► ล็อคใหม่อัตโนมัติ 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► เข้ากันได้โดยตรงกับระบบกล้อง HD-SDI
► สามารถส่งสัญญาณได้ไกลอย่างน้อย 10 กม. (6.2 ไมล์) สูงสุด 80 กม
► กำลังไฟเข้าของเทอร์มินอลบล็อค;การแลกเปลี่ยนความร้อนและปลั๊กร้อน;
► การส่งสัญญาณระดับการออกอากาศแบบไม่บีบอัดแบบดิจิทัลเต็มรูปแบบ
►ช่วงไดนามิก super optic และไม่ต้องปรับ
► เทคนิคไฟเบอร์ออปติก WDM/CWDM/DWDM
► การส่งผ่านใยแก้วนำแสง 1000M ง่ายต่อการอัปเดต
► ช่วงอุณหภูมิที่กว้างเป็นพิเศษในระดับอุตสาหกรรม (-40 ℃ ~ + 85 ℃) ปรับให้เข้ากับสภาพแวดล้อมต่างๆ
ดัชนีทางเทคนิค
| อินเทอร์เฟซไฟเบอร์ออปติก | |
| อินเตอร์เฟสไฟเบอร์ | ซิมเพล็กซ์ เอฟซี |
| ระยะการส่ง | 550m-20Km |
| ความยาวคลื่น | 1310นาโนเมตร/1550นาโนเมตร |
| วิดีโอ | |
| อินเทอร์เฟซวิดีโอ | บีเอ็นซี |
| อิมพีแดนซ์อินพุต/เอาต์พุตวิดีโอ | 75โอห์ม |
| แรงดันไฟฟ้าอินพุต / เอาท์พุตวิดีโอ | ทั่วไป:1Vpp, ต่ำสุด 0.5Vpp, สูงสุด 1.5Vpp |
| อัตราบิตของวิดีโอ | สูงสุด 3.2Gb/s |
| อัตรากำไรส่วนต่าง (10% ~ 90% APL) | <1% |
| วิดีโอมาตรฐาน SDI | 270Mbps(SD-SDI), 1.485Gbps/M(HD-SDI) |
| การทำแผนที่ SMPTE425M3Gb/s (3G-SDI) | |
| SMPTE424M อินเทอร์เฟซแบบอนุกรม 3Gb/s (3G-SDI) | |
| ข้อมูล | |
| อินเทอร์เฟซทางกายภาพ | ขั้วเกลียวมาตราฐานอุตสาหกรรม |
| ประเภทข้อมูล | ทิศทางย้อนกลับ RS422/RS485 |
| รองรับความถี่/อัตรา |
สูงสุด115200bps สำหรับ RS422 สูงสุด57600bps สำหรับ RS485 |
| เบอร์ | <10ˉ9 |
| ไฟฟ้า | |
| อะแดปเตอร์ไฟฟ้า | ไฟฟ้ากระแสตรง 5~25V |
| การใช้พลังงาน | <5W |
| ตัวบ่งชี้ที่นำ | |
| พี/เอส | พาวเวอร์ซัพพลาย |
| กพท | ข้อมูล |
| เครื่องกล | |

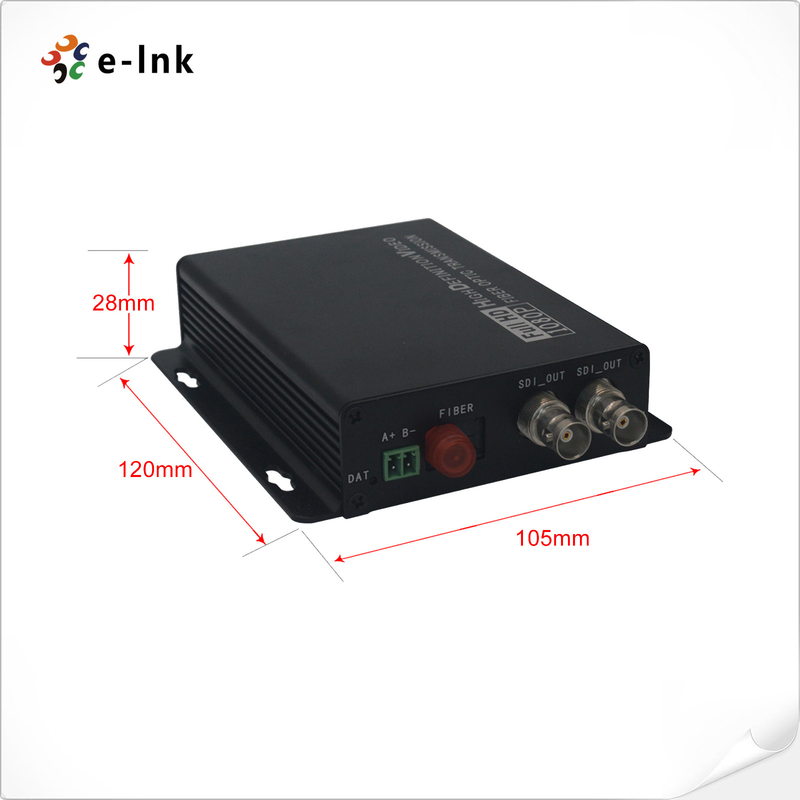

| ขนาด (กxยxส) | 120 x 105 x 28 มม |
| น้ำหนัก | 0.43กก./คู่ |
| ปลอก | เคสอลูมิเนียม |
| ตัวเลือกการติดตั้ง | ติดผนัง |
| ด้านสิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -20℃～+70℃ |
| อุณหภูมิในการจัดเก็บ | -40℃～+80℃ |
| ความชื้นในการทำงาน | 0~95% |
| เอ็มทีบีเอฟ | ≥100,000 ชั่วโมง |
ภาพรวม
LNK-HD-110 & LNK-3G-110 Series 3G/HD-SDI Fiber Converter รองรับ 1-channel 3G/HD-SDI Video (ฝังเสียง) & ย้อนกลับสัญญาณข้อมูล RS422/485 ที่ส่งผ่านสายเคเบิลใยแก้วนำแสง และตรวจสอบสัญญาณ ภายในเครื่องผ่านเอาต์พุตลูป 3G/HD-SDIE-link 3G/HD-SDI Video over Fiber Converters ประกอบด้วยเครื่องส่งสัญญาณหนึ่งเครื่องและเครื่องรับสัญญาณหนึ่งเครื่องสำหรับสัญญาณ 1080P 3G/HD-SDI
ข้อมูลการสั่งซื้อ
| แบบอย่าง | คำอธิบาย |
| LNK-HD-110-20 | ตัวแปลง HD-SDI เป็นไฟเบอร์ด้วยข้อมูลย้อนกลับ RS422 และวนซ้ำ, SMF, FC Fiber Connector 20KM, รวมทั้งตัวส่งและตัวรับ, ใช้เป็นคู่ |
| LNK-3G-110-20 | ตัวแปลง 3G-SDI เป็นไฟเบอร์พร้อมข้อมูลย้อนกลับ RS422 และลูปเอาท์, SMF, FC Fiber Connector 20KM รวมถึงตัวส่งและตัวรับที่ใช้โดยคู่ |
