รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: E-link
ได้รับการรับรอง: ROHS,FCC,CE
หมายเลขรุ่น: ซีรีส์ LNK-3GSDI-4V1DT
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 คู่
ราคา: สามารถต่อรองได้
รายละเอียดการบรรจุ: แพ็คเกจส่งออกมาตรฐาน SDI Fiber Converter
เวลาการส่งมอบ: 5-12 วันทำการ
เงื่อนไขการชำระเงิน: L/C, T/T, Western Union, MoneyGram, เพย์พาล
สามารถในการผลิต: 1,000 คู่/เดือน
พิมพ์: |
สถานะโสด |
การสูญเสียการสะท้อนแสง: |
> 15dB |
กลืนไม่เข้าคายไม่ออก: |
< 0.2UI |
น้ำหนัก: |
3กก./คู่ |
พิมพ์: |
สถานะโสด |
การสูญเสียการสะท้อนแสง: |
> 15dB |
กลืนไม่เข้าคายไม่ออก: |
< 0.2UI |
น้ำหนัก: |
3กก./คู่ |
โหมดเดี่ยว 3G SDIตัวแปลง 4 แชนเนลบนไฟเบอร์พร้อม RS485 Tally
ตัวแปลงไฟเบอร์ 3G-SDI 4 แชนแนลพร้อม RS485 & Tally
ข้อดีของตัวแปลงไฟเบอร์ออปติก SDI
► 4 ช่องสัญญาณวิดีโอ 3G / HD-SDI ผ่านใยแก้วนำแสง
► การปรับสมดุลสายเคเบิลอัตโนมัติเพื่อให้มั่นใจถึงความสมบูรณ์ของสัญญาณ
► การรีคล็อกอัตโนมัติ 270Mbit/s - 1.48Gbit/s-3Gbit/s
► เข้ากันได้โดยตรงกับระบบกล้อง 3G/HD-SDI และรองรับเอาต์พุต 4Ch Loop
► การส่งสัญญาณระยะไกลสูงสุด 20 กม. (12.5 ไมล์) (ระยะทางอื่น ๆ ที่เลือกได้)
►รองรับ 4Ch Tally
► การส่งสัญญาณระดับการออกอากาศแบบไม่บีบอัดแบบดิจิทัลเต็มรูปแบบ
►รองรับ 1Ch ย้อนหลัง RS485 และ 4Ch Tally;
► ช่วงอุณหภูมิการทำงาน (-10℃~+55℃)
ดัชนีทางเทคนิค
| อินพุต SDI | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI และโทรคมนาคม/ดาต้าคอม |
| 270Mbit/s - 1.48Gbit/s – 3Gbit/s | |
| หมายเลขอินพุต: 4 | |
| การสูญเสียการสะท้อน: >15DB | |
| ความสมดุล: 0-150m @3Gb/s | |
| ตัวเชื่อมต่อ: BNC | |
| เลนส์ | ช่อง: 1 |
| ประเภท: โหมดเดียว | |
| ระยะการส่ง: 20 กม. (ระยะทางอื่น ๆ ที่เลือกได้) | |
| การสูญเสียการสะท้อน: > 15dB | |
| Dithering: < 0.2UI | |
| ตัวเชื่อมต่อ: FC/UPC (SC, LC, ST ตัวเลือก) | |
| เอาต์พุต SDI | หมายเลขเอาต์พุต:4 |
| ระดับสัญญาณ: ระบุ 800mV | |
| เวลาขึ้น/ลง: ตัวบ่งชี้ 200ps | |
| โอเวอร์ชูต: แอมพลิจูด < 10% | |
| การสูญเสียการสะท้อน: > 15dB | |
| Dithering: < 0.2UI | |
| ตัวเชื่อมต่อ: 75Ω BNC | |
| ข้อมูล | 1Ch RS-485 (full/half duplex) และรองรับ NRZ, RZI และ Manchester |
| สูงสุด57600bps สำหรับ RS485 | |
| ขั้วต่อ: ขั้วต่อสกรูมาตรฐานอุตสาหกรรม | |
| 4Ch Tally: A, B, C, D | |
| ตัวบ่งชี้พลังงานและสิ่งแวดล้อม | อุณหภูมิในการทำงาน: -10℃～＋55℃ |
| กำลังไฟฟ้าเข้า: 1A@12VDC | |
| EMI/RFI: ตรงตามมาตรฐาน FCC Part 15 Class A, EU EMC | |
| เวลาที่ปราศจากปัญหาโดยเฉลี่ย: >100,000 ชั่วโมง | |
| รองรับรูปแบบวิดีโอ SDI |
625/25PAL;525/29.97NTSC;525/23.98NTSC;720p50;720p59.94; 1080P23.98/24/30/50/60;1080i 23/24/30/50/59.94; |
ภาพรวม

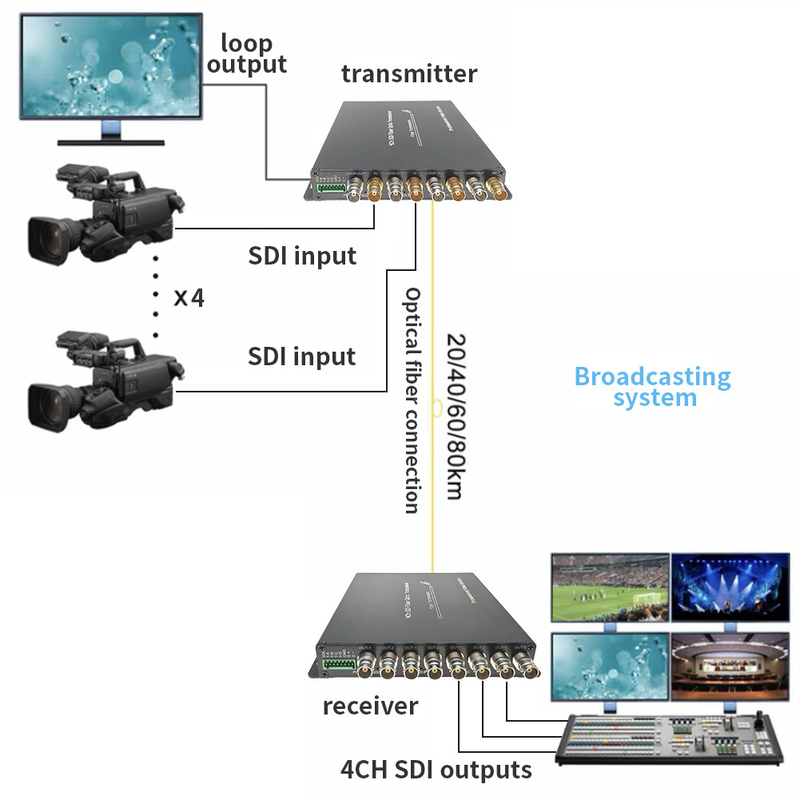

LNK-3GSDI-4V1DT ซีรี่ส์รองรับสัญญาณวิดีโอความละเอียดสูงมาตรฐาน HD/3G-SDI 4 แชนเนล และสัญญาณ RS485 และ Tally ที่ส่งผ่านสายเคเบิลไฟเบอร์ออปติกเส้นเดียวE-link 3G-SDI Video over Fiber Converters ประกอบด้วยตัวส่งหนึ่งตัวและตัวรับสัญญาณหนึ่งตัวสำหรับสัญญาณ 1080P 3G-SDIE-link 3G-SDI Fiber Converters สามารถส่งสัญญาณวิดีโอ 4-Ch 3G-SDI ผ่านใยแก้วนำแสงเส้นเดียว และรองรับเอาต์พุตแบบวนรอบ, 4Ch Tally และย้อนกลับ RS485คุณภาพวิดีโอเป็นระดับการออกอากาศที่ไม่บีบอัดมีการใช้กันอย่างแพร่หลายในด้านออกอากาศ
ข้อมูลการสั่งซื้อ
| LNK-HDSDI-4V1D4T | วิดีโอ HD-SDI 4-Ch พร้อมเอาต์พุตแบบวนซ้ำ + RS485 ย้อนกลับ 1Ch + 4Ch Tally, SM 20km, FC รวมถึงเครื่องส่งสัญญาณ 1 เครื่องและเครื่องรับ 1 เครื่องที่ใช้โดยคู่ |
| LNK-3GSDI-4V1D4T | วิดีโอ 4-Ch 3G-SDI พร้อมเอาต์พุตแบบวนซ้ำ + RS485 ย้อนกลับ + 4Ch Tally, SM 20km, FC รวมถึงตัวส่ง 1 ตัวและตัวรับ 1 ตัวที่ใช้โดยคู่ |
